【世田谷区】マンション 三菱電機製 油圧式エレベーターリニューアル
2026/03/25
設置から３０年が経過していたTビル様（世田谷区）の乗用油圧式エレベーター（９名/６００kg、１F-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ
①設置から３０年経過し、制御盤や油圧パワーユニット等の老朽化が進んでいた事
■リニューアルにあたっての課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が１ヶ月超と長期であること。
→「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「見た目もせっかくなので綺麗にしたい。」
③「挟まれ防止の対策もしたい。」
上記の課題を踏まえ、使える部品は極力流用した制御盤・油圧パワーユニット等の制御リニューアルに加え、床マット・保護マット交換、マルチビームドアセンサーの追加をご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置・停電時自動着床装置の追加、制御盤等の転倒防止対策）
③床マット・保護マット交換、マルチビームドアセンサーの追加
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材（耐久材）
■工程について
部品製作のために測量調査行い、約６か月後に着工いたしました。
・８日間はエレベーターを２４時間完全停止
旧：油圧パワーユニット

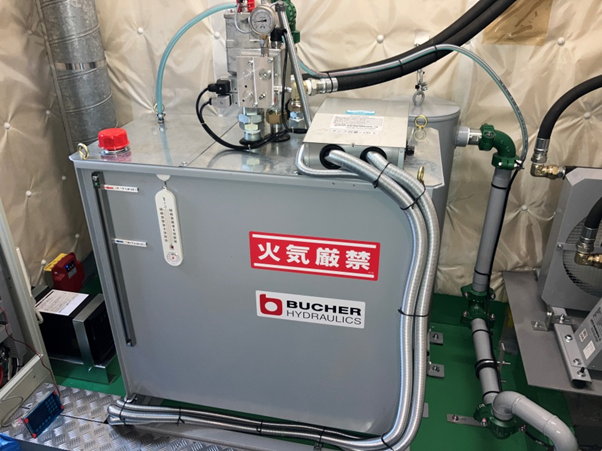

新：油圧パワーユニット

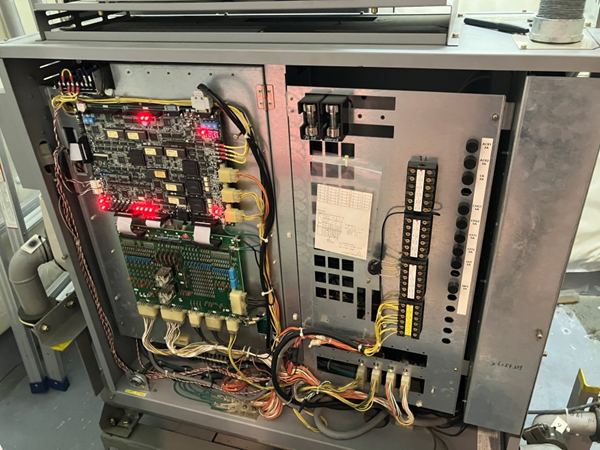

旧：制御盤

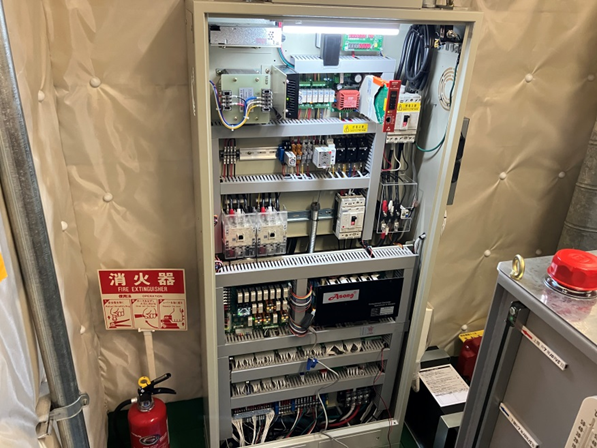

新：制御盤

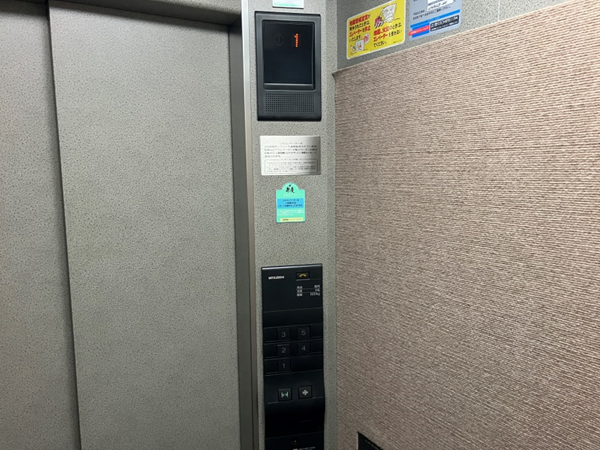

旧：カゴ内操作盤
新：カゴ内操作盤

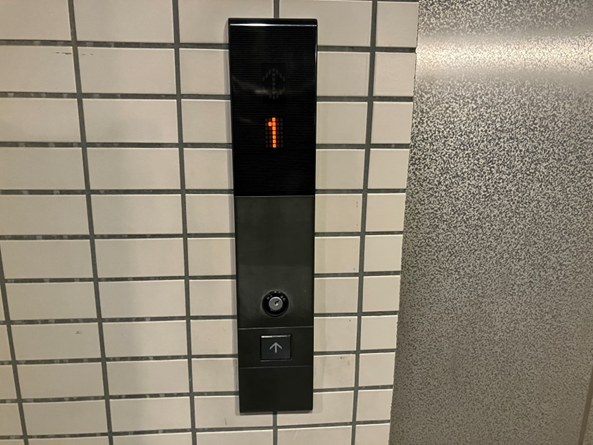

旧：乗場操作盤

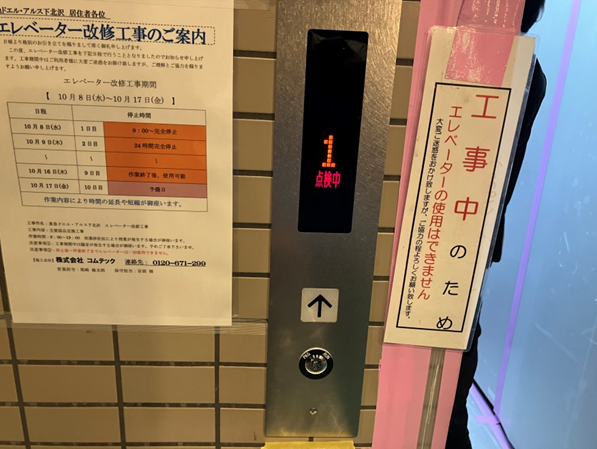

新：乗場操作盤

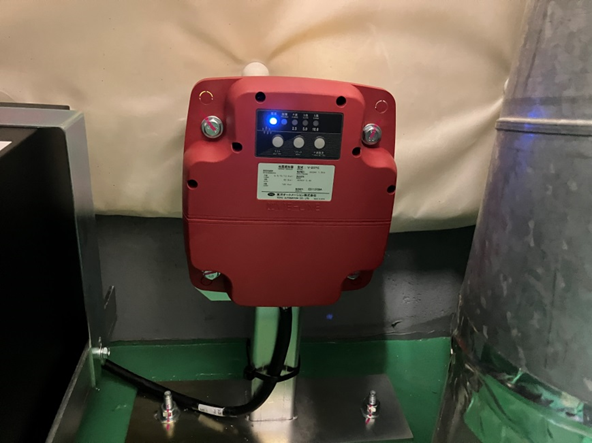

耐震対策：地震時管制運転装置（S波・P波感知）地震発生時に最寄階に着床・停止し、ご利用者様の閉じ込めを防ぎ、安全を確保いたします。

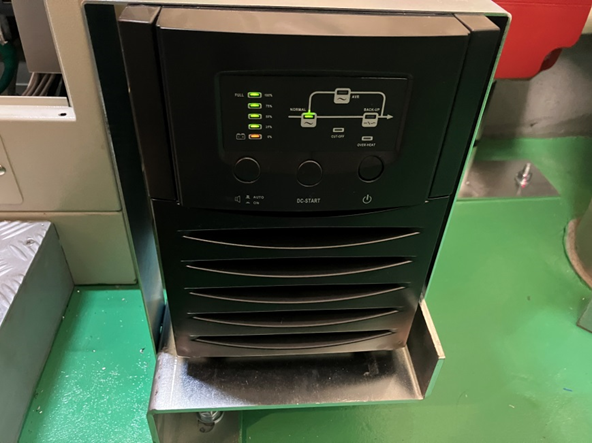

耐震対策：停電時自動着床装置 ※停電発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

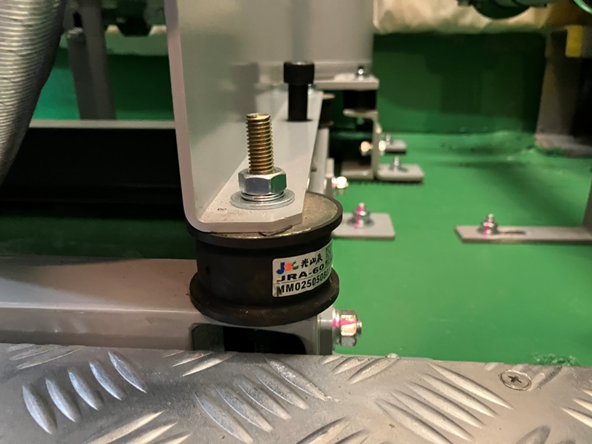

耐震対策：免震ゴム・ナット締め（油圧パワーユニット）

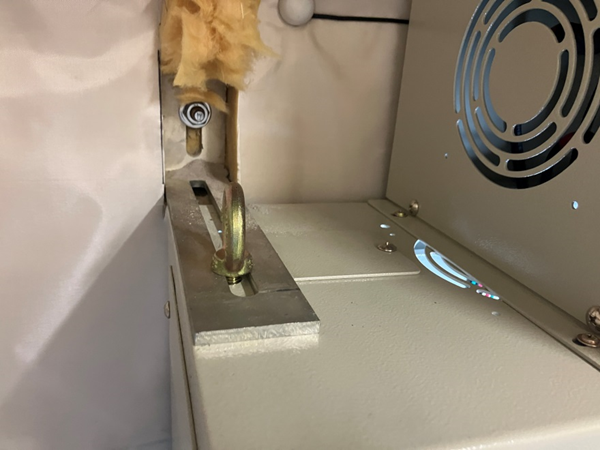

耐震対策：転倒防止金具留め（制御盤）

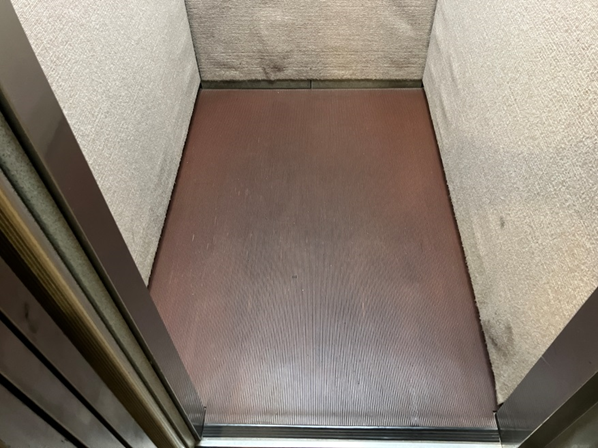

旧：カゴ内床マット

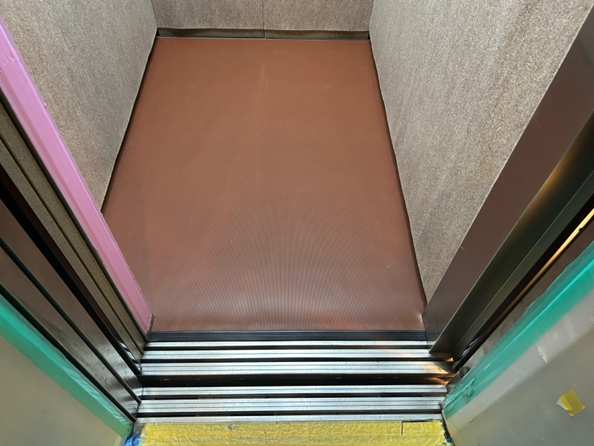

新：カゴ内床マット

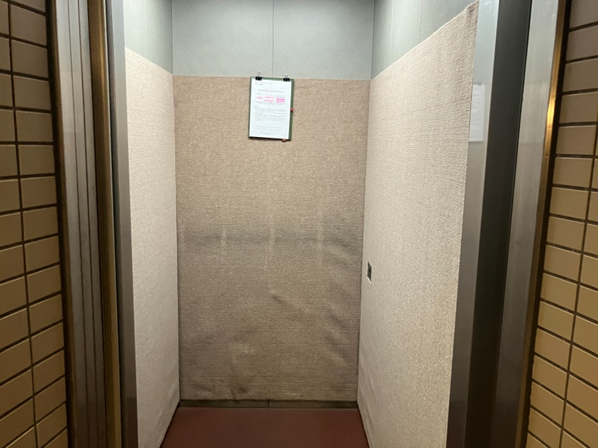

旧：カゴ内保護マット

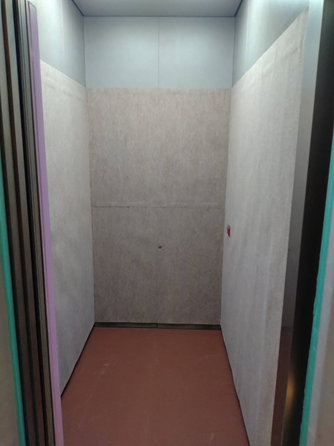

新：カゴ内保護マット
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランをご提案させて頂きます。
油圧式エレベーターのリニューアルについてご不明点等ありましたら、お気軽にご連絡下さい。
