【大田区】マンション 日立製作所製 油圧式エレベーターリニューアル事例
2024/02/21
設置から37年が経過していたDビル様(大田区)の乗用油圧式エレベーター(6名、450kg、1F-5F・5停止)をリニューアル致しました。
■リニューアルのきっかけ
①設置から37年経過し、制御盤や油圧ユニット等の老朽化が進んでいたこと
■リニューアルにあたっての課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が1ヶ月超と長期であること。
→ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。
②せっかくリニューアルするのだから、目に見える部分も綺麗にしたい。
上記の課題を踏まえ、工期が短い制御盤・パワーユニット等の制御リニューアルに加え、かご内化粧シート貼り、養生マット、照明LED化の意匠リニューアルをご提案いたしました。
エレベーターリニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置・停電時自動着床装置の追加、制御盤等の転倒防止対策)
③かご内化粧シート貼り、養生マット、かご内照明LED化
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
エレベーターリニューアル工程について
部品製作のために測量調査行い、約6か月後に着工致しました。
・8日間はエレベーターを24時間完全停止
![旧:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image003-60.png)
旧:パワーユニット
![新:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image005-74.png)
新:パワーユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image010-22.png)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image012-36.png)
新:制御盤
![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image032-16.png)
旧:カゴ内操作盤
![新:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image034-14.png)

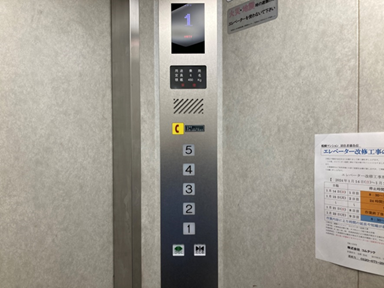

新:カゴ内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/20240221121108-1.jpeg)
旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/20240221120740-1.jpeg)
新:乗場操作盤
![耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image050-23.png)
耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:停電時自動着床装置 ※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image052-27.png)
耐震対策:停電時自動着床装置 ※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。
![耐震対策:油圧ユニット転倒防止金具](https://www.comtec-inc.co.jp/example/wp-content/uploads/image059-25.png)
耐震対策:油圧ユニット転倒防止金具
![耐震対策:制御盤転倒防止金具](https://www.comtec-inc.co.jp/example/wp-content/uploads/image062-15.png)
耐震対策:制御盤転倒防止金具
![旧:カゴ内(かご内化粧シート)](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_3209.jpg)
旧:カゴ内(かご内化粧シート)
![新:カゴ内(かご内化粧シート)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image071-22.png)
新:カゴ内(かご内化粧シート)
![新:カゴ内(養生マット)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image073-25.png)
新:カゴ内(養生マット)
![デジタルサイネージ(防犯カメラ機能付き)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image077-12.png)
デジタルサイネージ(防犯カメラ機能付き)
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
★お問合せはこちら(現地調査・見積りは無料)
お電話の方は、0800-919-3250
