【板橋区】マンション 三菱電機製 油圧式エレベーターリニューアル

2024/08/20

設置から31年が経過し、三菱電機より2027年12月末で主要部品の供給停止が発表されていたVビル様(板橋区)の乗用油圧式エレベーター(5名、350kg、1F-4F・4停止)をリニューアルいたしました。



■リニューアルのきっかけ

①設置から31年経過し、制御盤や油圧ユニット等の老朽化が進んでいたこと

②製造元の三菱電機より主要部品の供給停止が発表されてしまったこと



■リニューアルにあたっての課題

①メーカー推奨である油圧式からロープ式への入替工事の場合、工期が1ヶ月超と長期であること。

 →「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」

ということでしたので、工期が短い制御盤・油圧パワーユニット等の制御リニューアルをご提案いたしました。



■リニューアル内容

①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事

②耐震対策(地震時管制運転装置・停電時管制運転装置の追加、制御盤等の転倒防止対策)

③カゴ内照明LED化

※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)



■工程について

部品製作のために測量調査を行い、約5か月後に着工いたしました。

・8日間はエレベーターを24時間完全停止

旧:パワーユニット
旧:パワーユニット

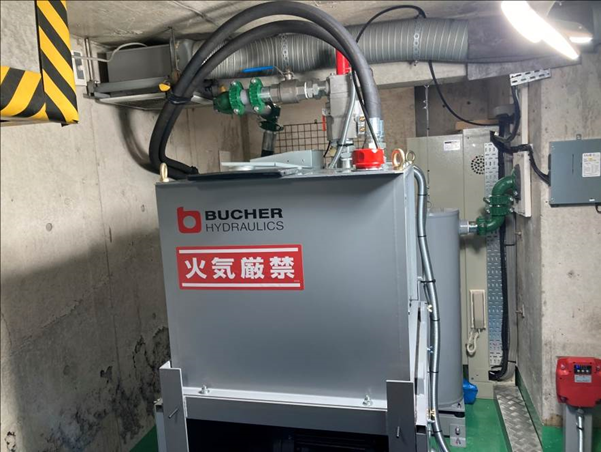

新:パワーユニット
新:パワーユニット

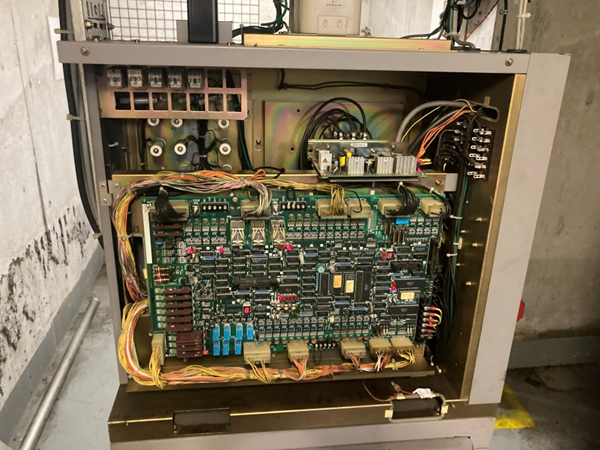

旧:制御盤
旧:制御盤

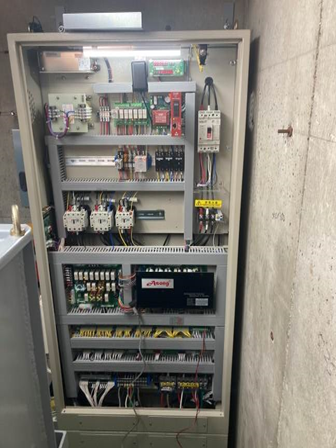

新:制御盤
新:制御盤

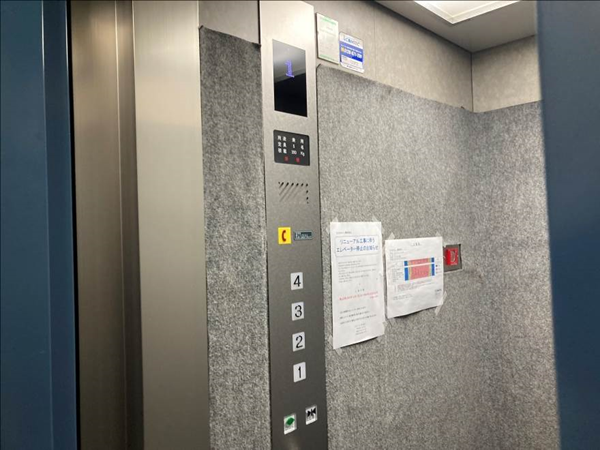

旧:カゴ内操作盤
旧:カゴ内操作盤

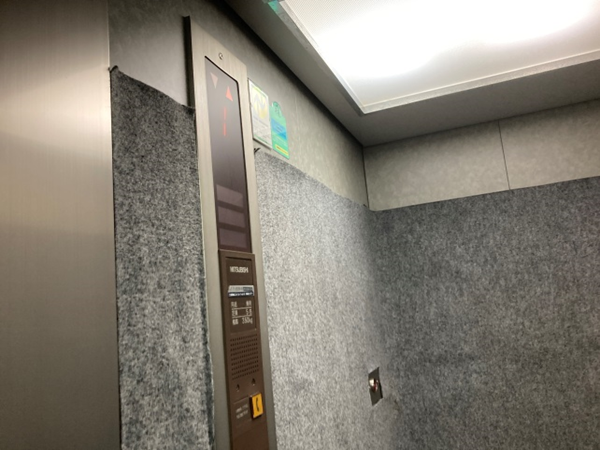

新:カゴ内操作盤
新:カゴ内操作盤

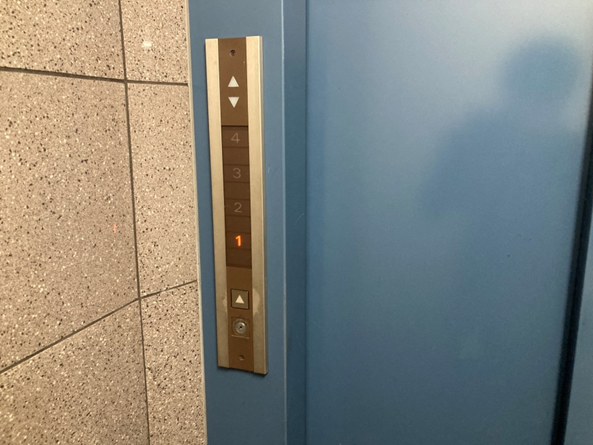

旧:乗場操作盤
旧:乗場操作盤

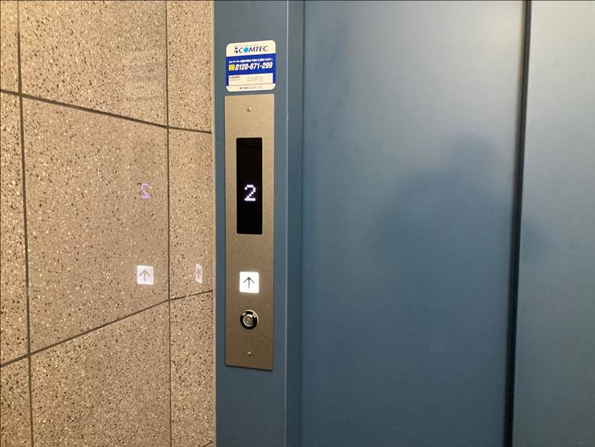

新:乗場操作盤
新:乗場操作盤

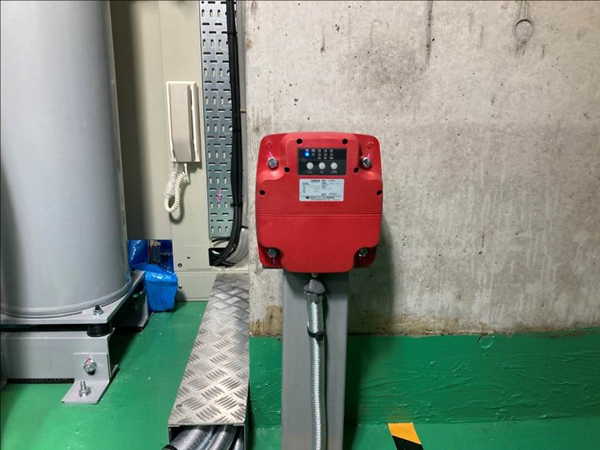

耐震対策:地震時管制運転装置(S波・P波感知) ※地震発生時に最寄階へ着床し閉じ込めを防ぎます。また、S波感知後にはEVを停止させ、安全を確保いたします。
耐震対策:地震時管制運転装置(S波・P波感知) ※地震発生時に最寄階へ着床し閉じ込めを防ぎます。また、S波感知後にはEVを停止させ、安全を確保いたします。

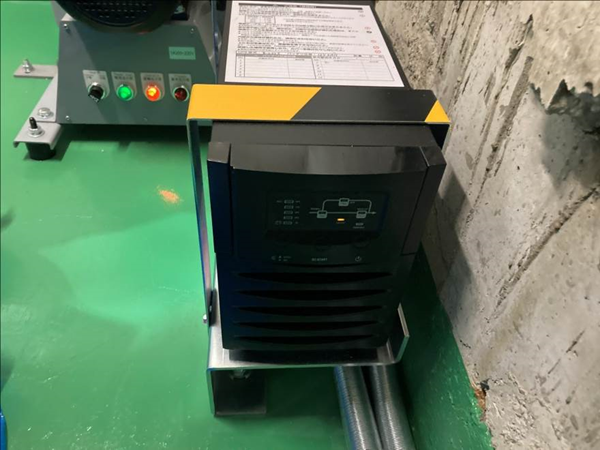

耐震対策:停電時自動着床装置 ※停電発生時に最寄階へ着床しご利用者様の閉じ込めを防ぎます。
耐震対策:停電時自動着床装置 ※停電発生時に最寄階へ着床しご利用者様の閉じ込めを防ぎます。

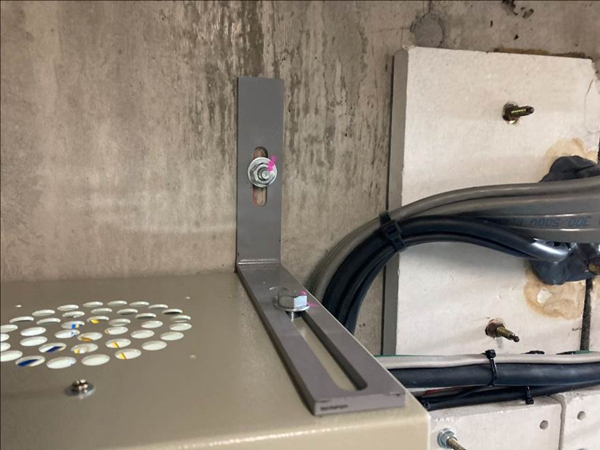

耐震対策:制御盤転倒防止金具
耐震対策:制御盤転倒防止金具

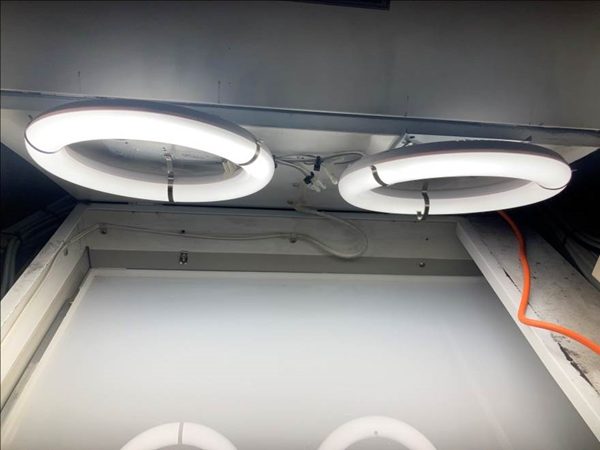

カゴ内照明LED化
カゴ内照明LED化

弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。

エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。

油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
