【青梅市】マンション 三菱電機製 油圧式エレベーターリニューアル
2025/08/22
設置から３５年が経過していたCビル様（青梅市）の乗用油圧式エレベーター（６名/４５０kg、１F-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ
①設置から３５年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の三菱電機より主要部品の供給停止が発表されてしまった事
■リニューアルにあたっての課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が１ヶ月超と長期であること。
→「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「せっかくなら、見た目も綺麗にしたい。」
上記の課題を踏まえ、使える部品は極力流用した制御盤・巻上機等の制御リニューアル加え、カゴ内化粧・各階乗り場扉シート貼りをご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置、停電時自動着床装置、制御盤等の転倒防止対策）
③カゴ内照明LED化、カゴ内化粧・各階乗り場扉シート貼り
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材（耐久材）
■工程について
部品製作のために測量調査行い、約１０か月後に着工いたしました。
・８日間はエレベーターを２４時間完全停止
・２日は、意匠作業中のみ停止
旧：パワーユニット

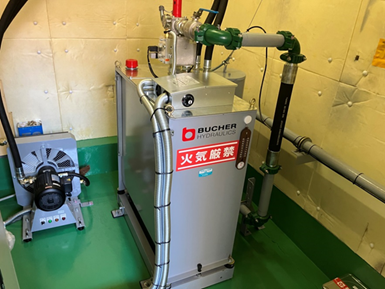

新：パワーユニット

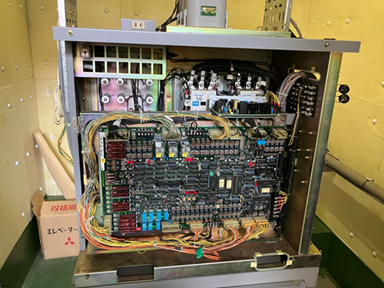

旧：制御盤
新：制御盤
旧：カゴ内操作盤

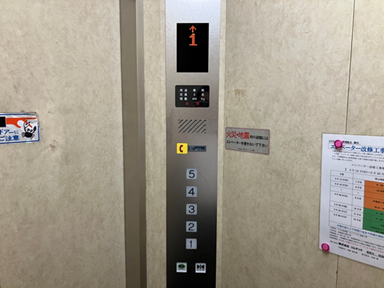

新：カゴ内操作盤

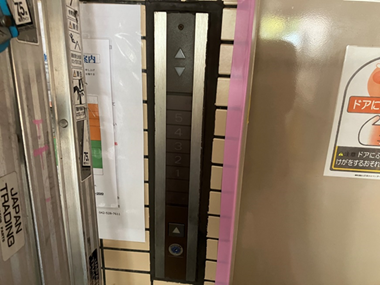

旧：乗場操作盤

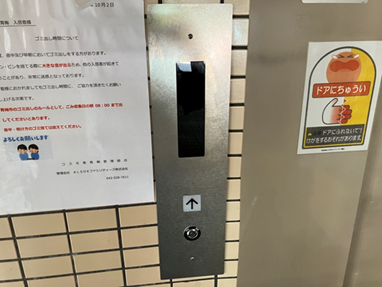

新：乗場操作盤

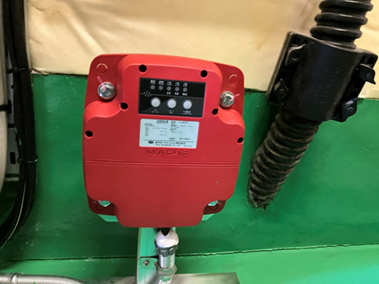

耐震対策：地震時管制運転装置（S波・P波感知）地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
耐震対策：停電時自動着床装置 ※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。
耐震対策：油圧ユニット転倒防止金具

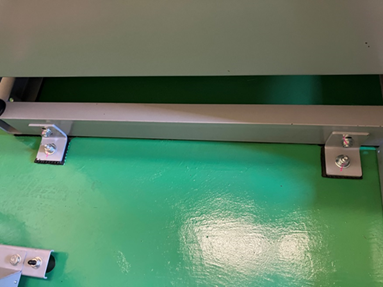

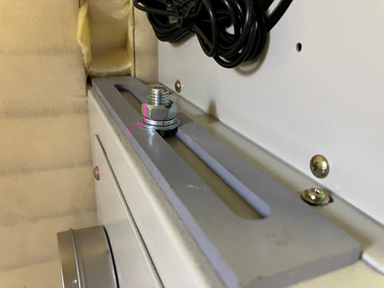

耐震対策：制御盤転倒防止金具

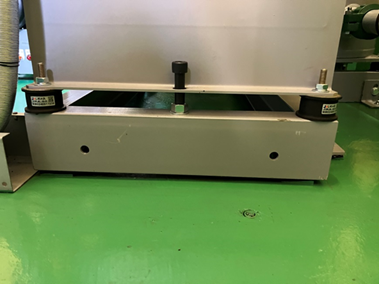

耐震対策：油圧ユニット転倒防止（ボルト締め）・免震ゴム

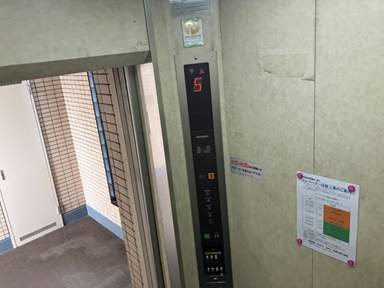

旧：カゴ内（かご内化粧シート）

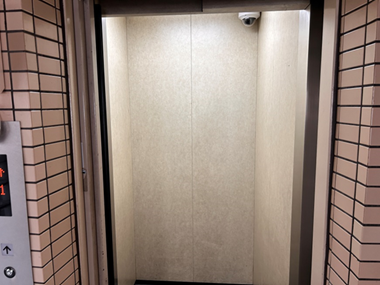

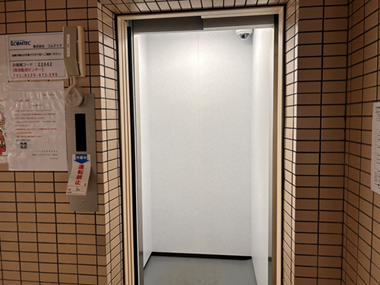

新：カゴ内（かご内化粧シート）

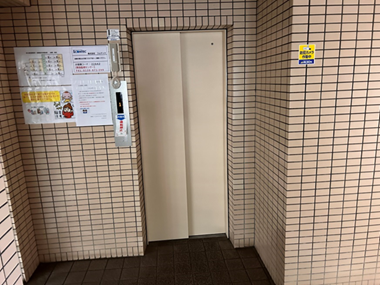

旧：各階乗場扉化粧シート貼り
新：各階乗場扉化粧シート貼り

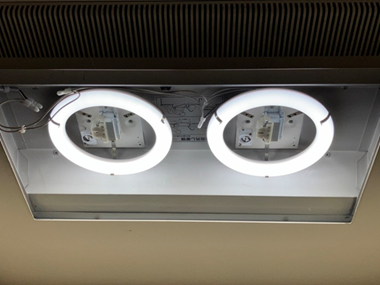

かご内照明LED化
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
