【台東区】マンション 日立製作所製 ロープ式エレベーターリニューアル事例
設置から43年が経過し、日立製作所より2012年12月で主要部品の供給停止が発表されていたTビル様(台東区)の乗用ロープ式エレベーター(6名、450kg、1F-9F・9停止)をリニューアルいたしました。
リニューアルのきっかけ?
①設置から43年経過し、制御盤や巻上機等の老朽化が進んでいた事
②製造元の日立製作所より主要部品の供給停止が発表されてしまった事
リニューアルにあたっての課題点
①「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「リニューアルしたという印象を持ってもらう為に目に見える部分も綺麗にしたい。」
という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルに加え、1階乗場扉/三方枠化粧シート貼り、カゴ内床タイル交換、カゴ内照明LED化をご提案いたしました。
リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止・外れ止め対策)
③意匠交換(1階乗場扉/三方枠化粧シート貼り、カゴ内床タイル交換、カゴ内照明LED化)
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
工程について
部品製作のために測量調査行い、約4か月後に着工いたしました。
・8日間はエレベーターを24時間完全停止
・2日間は意匠作業の時間のみエレベーター停止

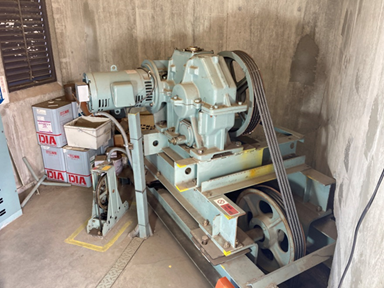

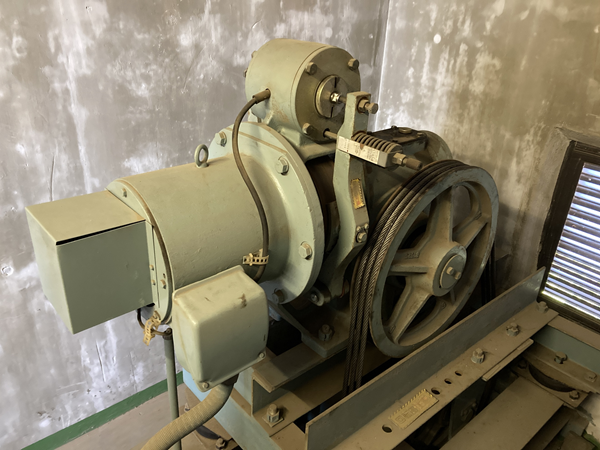

![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-43.png)
旧:巻上機
![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image004-44.png)
新:巻上機
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image012-37.png)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image014-34.png)
新:制御盤
![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image038-15.png)
旧:カゴ内操作盤
![新:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image040-24.png)
新:カゴ内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image042-32.png)
旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image044-23.png)
新:乗場操作盤
![耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image052-28.png)
耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
![耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image050-24.png)
耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。
![耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image054-24.png)
耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
![耐震対策:巻上機(転倒防止金具・免震ゴム)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image056-29.png)
耐震対策:巻上機(転倒防止金具・免震ゴム)
![耐震対策:制御盤転倒防止ワイヤー](https://www.comtec-inc.co.jp/example/wp-content/uploads/image060-19.png)
耐震対策:制御盤転倒防止ワイヤー
![耐震対策:巻上機(ロープ外れ止め)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image062-16.png)
耐震対策:巻上機(ロープ外れ止め)
![旧:1階乗場扉/三方枠化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image070-20.png)
旧:1階乗場扉/三方枠化粧シート
![新:1階乗場扉/三方枠化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image072-15.png)
新:1階乗場扉/三方枠化粧シート
![旧:床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image074-14.png)
旧:床タイル
![新:床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image076-11.png)
新:床タイル
![カゴ内照明LED化](https://www.comtec-inc.co.jp/example/wp-content/uploads/image068-22.png)
カゴ内照明LED化
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
