【青梅市】マンション 日立製作所製 ロープ式エレベーターリニューアル
設置から32年が経過し、日立製作所より主要部品の供給停止が発表されていたRビル様(青梅市)の乗用ロープ式エレベーター(6名、450kg、2-7F・6停止)をリニューアル致しました。
■リニューアルのきっかけ?
①設置から32年経過し、制御盤や巻上等の老朽化が進んでいた事
②製造元の日立製作所より主要部品の供給停止が発表されてしまった事
■リニューアルにあたっての課題点
①「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい」
②「せっかくリニューアルするのだから、目に見える部分も綺麗にしたい。」
という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルに加え、エレベーターかご内照明LED化、かご内床タイル交換の意匠工事をご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置、停電時自動着床装置の追加、制御盤等の転倒防止対策)
③エレベーターかご内照明LED化、かご内床タイル交換
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約5か月後に着工致しました。
・9日間はエレベーターを24時間完全停止
・1日間は意匠工事の為、作業中のみエレベーター停止
![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-23-1.png)

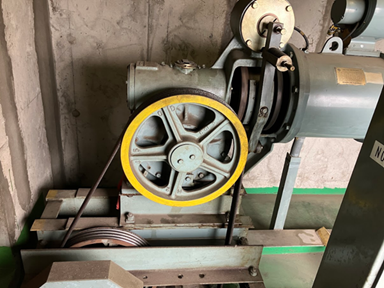

旧:巻上機
![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image004-23-1.png)
新:巻上機
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image013-31-1.png)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image015-33-1.png)
新:制御盤
![旧:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image039-12-1.png)
旧:かご内操作盤
![新:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image041-13-1.png)
新:かご内操作盤
![旧:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image043-12-1.png)
旧:乗り場操作盤
![新:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image046-18-1.png)
新:乗り場操作盤
![耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image053-12-1.png)
耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image055-15-1.png)
耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:停電時自動着床装置※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image058-27-1.png)
耐震対策:停電時自動着床装置※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。
![耐震対策:制御盤(転倒防止ワイヤー・固定金具)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image065-14-1.png)
耐震対策:制御盤(転倒防止ワイヤー・固定金具)
![耐震対策:巻上機(防振ゴム・ダブルナット締め)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image059-15-1.png)
耐震対策:巻上機(防振ゴム・ダブルナット締め)
![耐震対策:巻上機(ワイヤーロープ外れ止め)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image068-17-1.png)
耐震対策:巻上機(ワイヤーロープ外れ止め)
![耐震対策:調速機ロープの振れ止め](https://www.comtec-inc.co.jp/example/wp-content/uploads/image069-14-1.png)
耐震対策:調速機ロープの振れ止め
![耐震対策:釣り合い重りブロックの脱落防止](https://www.comtec-inc.co.jp/example/wp-content/uploads/image072-11-1.png)
耐震対策:釣り合い重りブロックの脱落防止
![耐震対策:メインロープ引っ掛かり防止用保護線](https://www.comtec-inc.co.jp/example/wp-content/uploads/image075-12-1.png)
耐震対策:メインロープ引っ掛かり防止用保護線
![かご内照明(LED化)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image081-6-1.png)
かご内照明(LED化)
![旧:床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image083-10-1.png)
旧:床タイル
![新:床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image085-3-1.png)
新:床タイル
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
★お問合せはこちら(現地調査・見積りは無料)
お電話の方は、0800-919-3250
