オフィス・テナントビル 油圧式エレベーターリニューアル(東芝エレベータ製)
2018/03/05
設置から27年が経過し、東芝エレベータより主要部品の供給が停止してしまったA様の乗用油圧式エレベーター(11名、750kg、1-4F・4停止)をリニューアル致しました。
■リニューアルのきっかけ?
①設置から27年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の東芝エレベータより主要部品の供給停止(2016年9月末)がされてしまった事
■リニューアルにあたっての課題点
「長期間エレベーター停止出来ない」「なるべくコストを抑えたい」という事でしたので、使える部品は極力流用した油圧式から油圧式へのリニューアルをご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止対策)
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約5か月後に着工致しました。施工中、8日間はエレベーターを24時間完全停止致しました。
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
![旧:油圧ユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0547-2.jpg)
旧:油圧ユニット
![リニューアル後の油圧ユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0615.jpg)

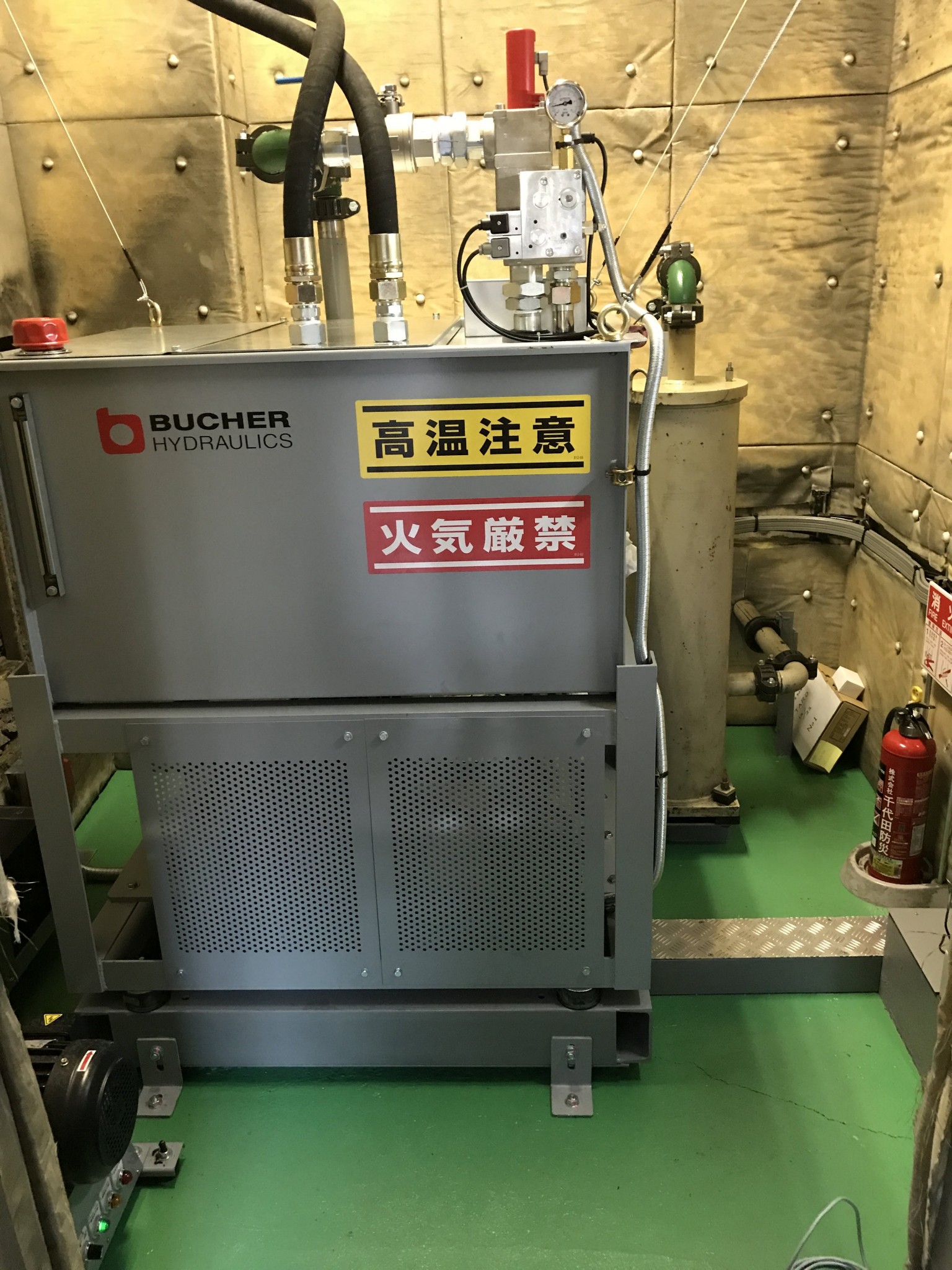

リニューアル後の油圧ユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/hagajag-181-1.jpg)

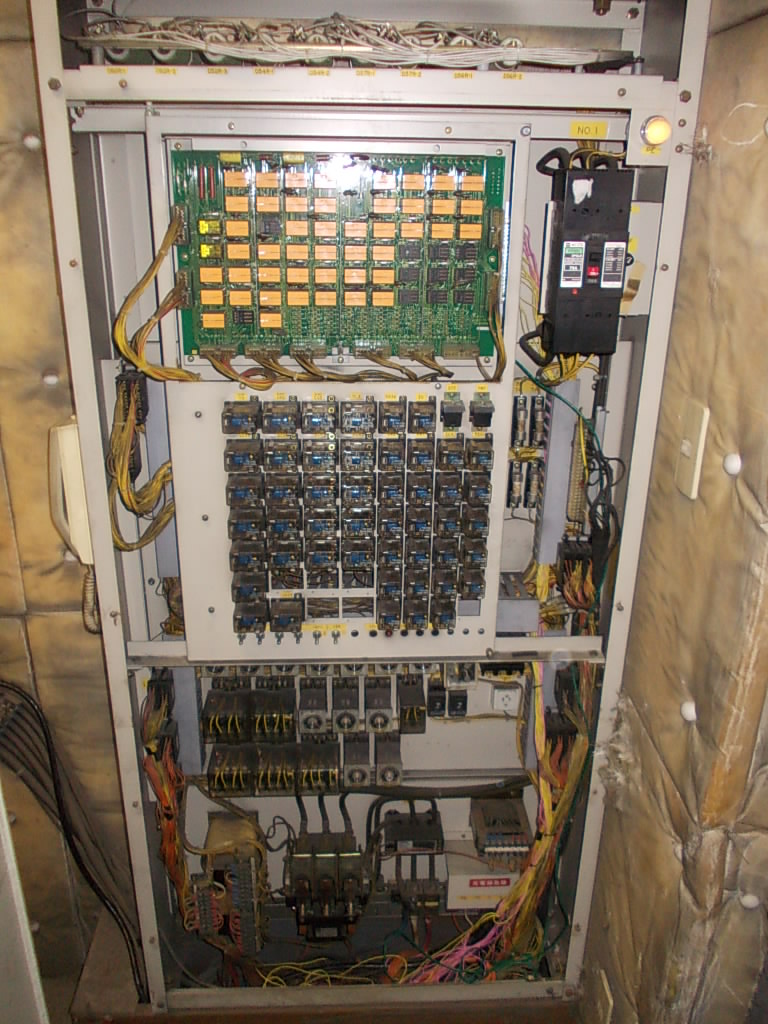

旧:制御盤
![リニューアル後の制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0618.jpg)

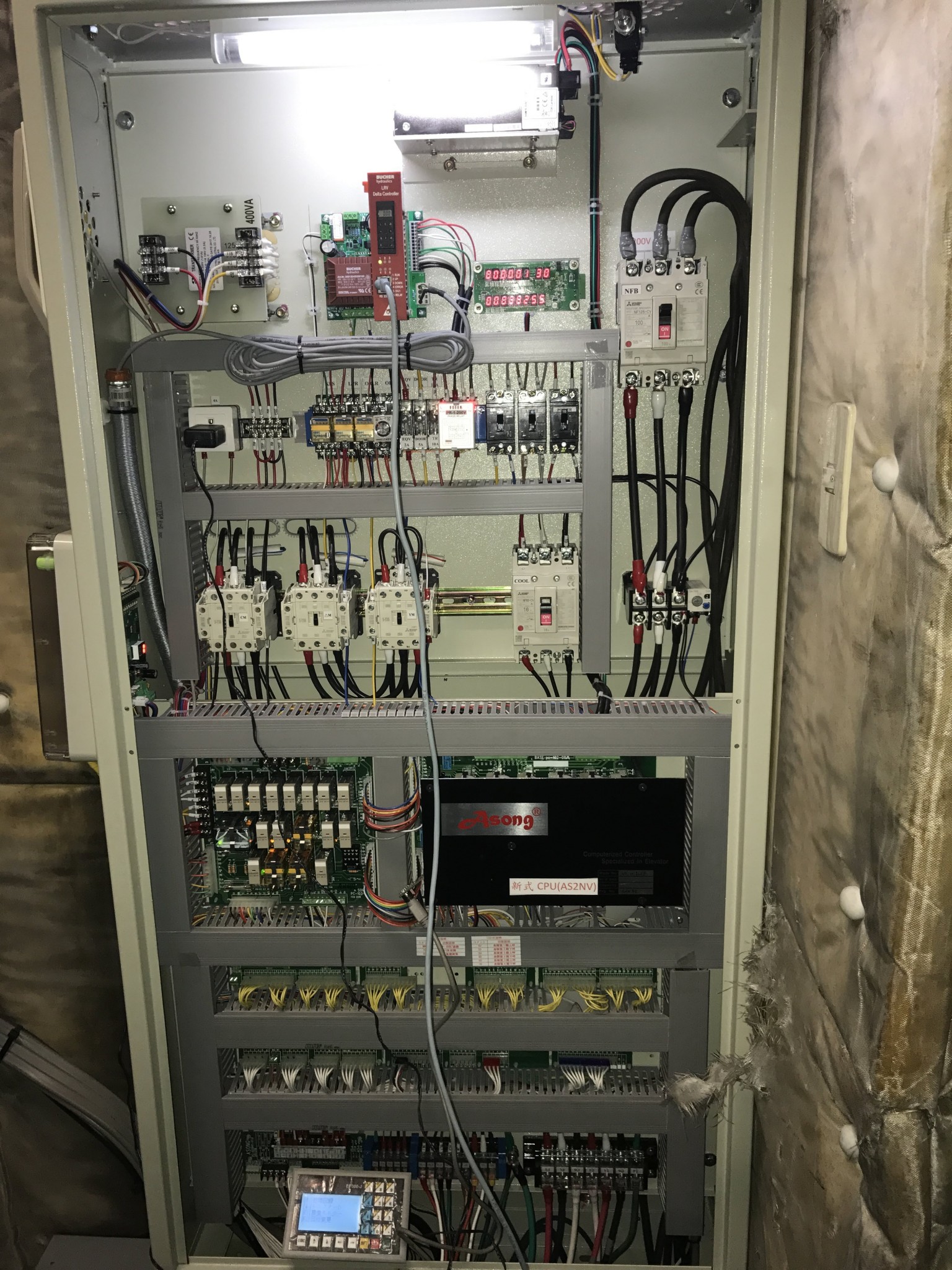

リニューアル後の制御盤
![旧:操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0565.jpg)

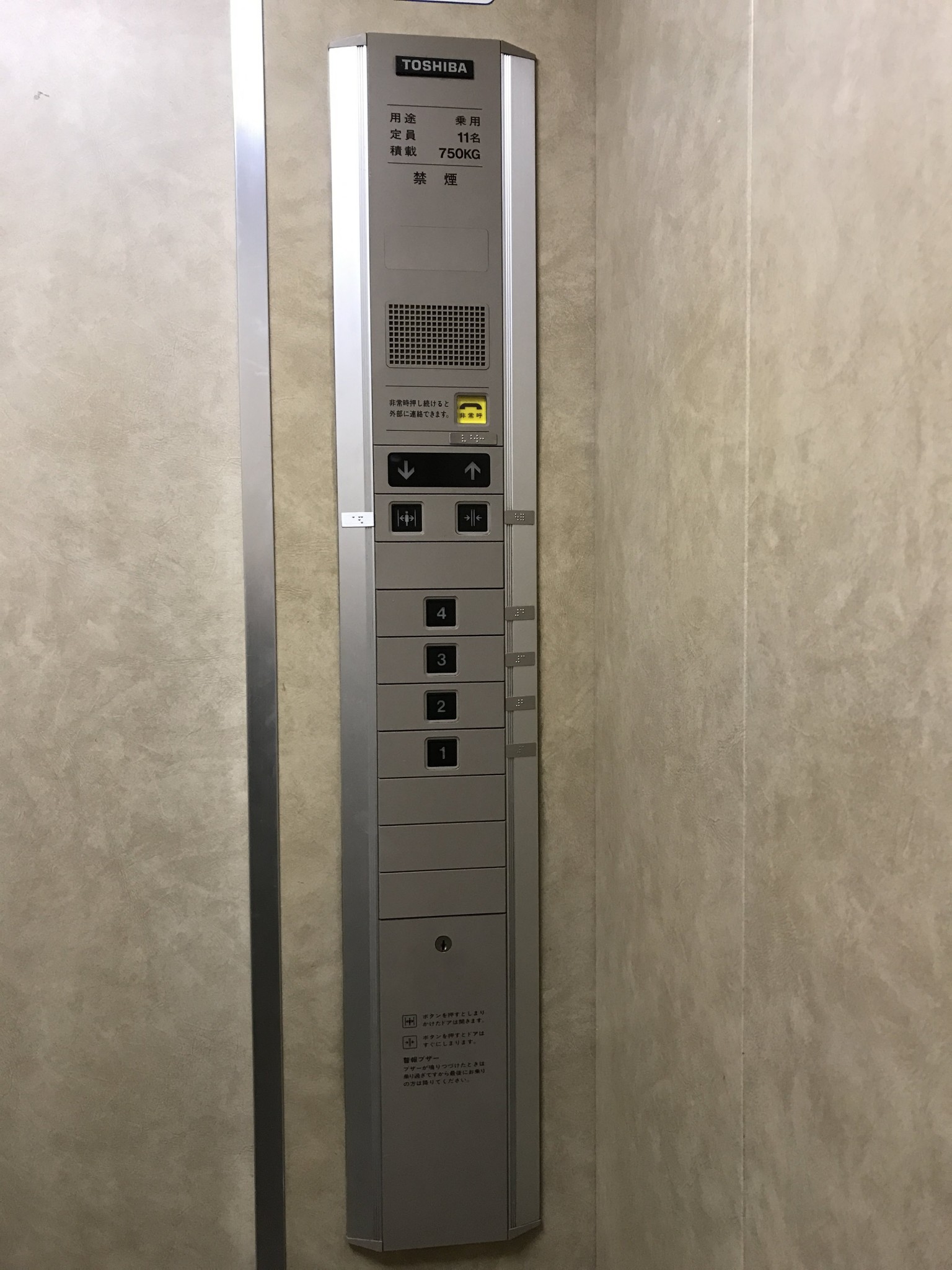

旧:操作盤
![リニューアル後の操作盤(デジタル表示で見やすくなりました)](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0605.jpg)

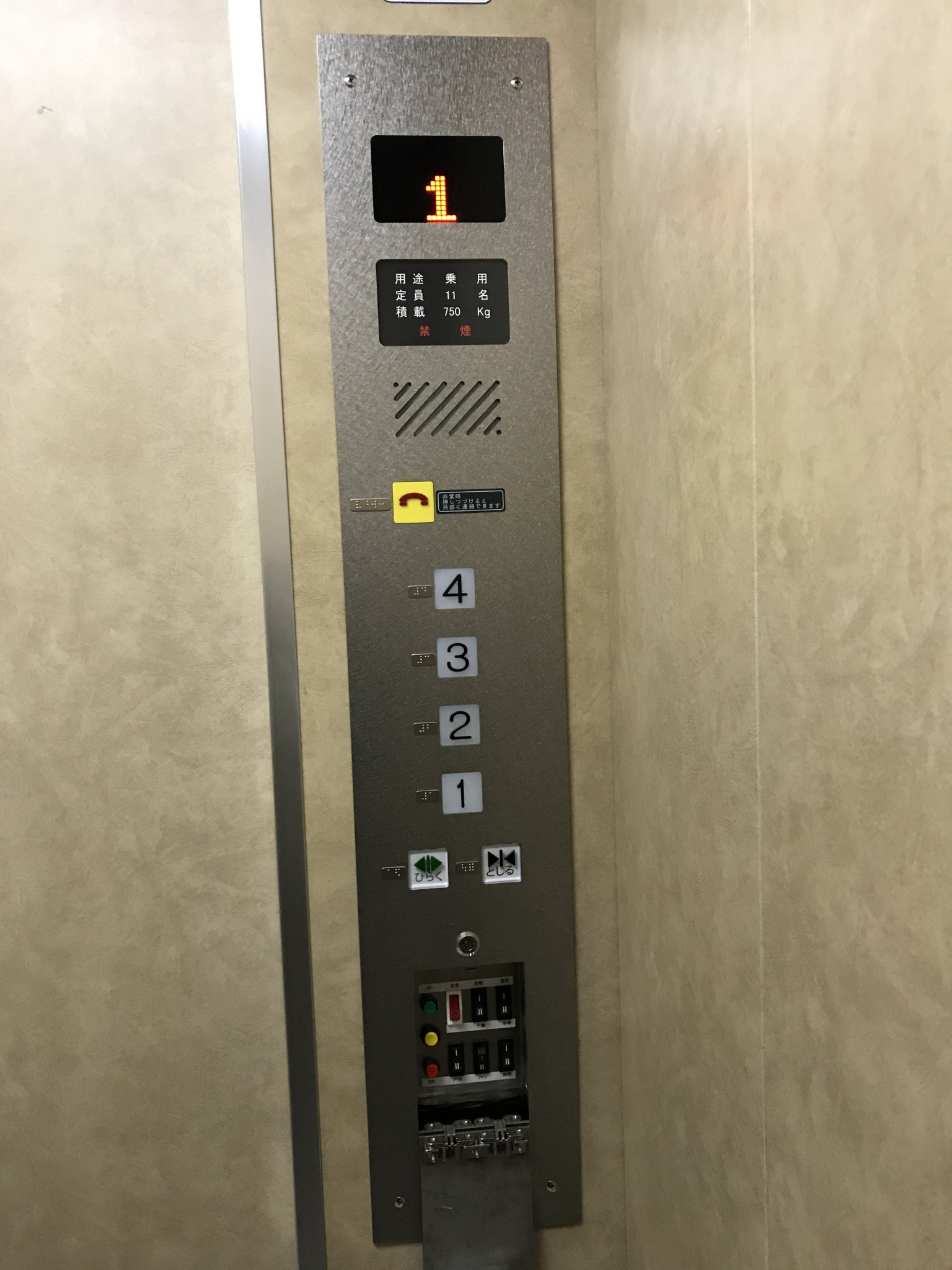

リニューアル後の操作盤(デジタル表示で見やすくなりました)
![リニューアル後、地震時管制運転装置を追加(地震時の閉じ込め防止対策)](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0621.jpg)

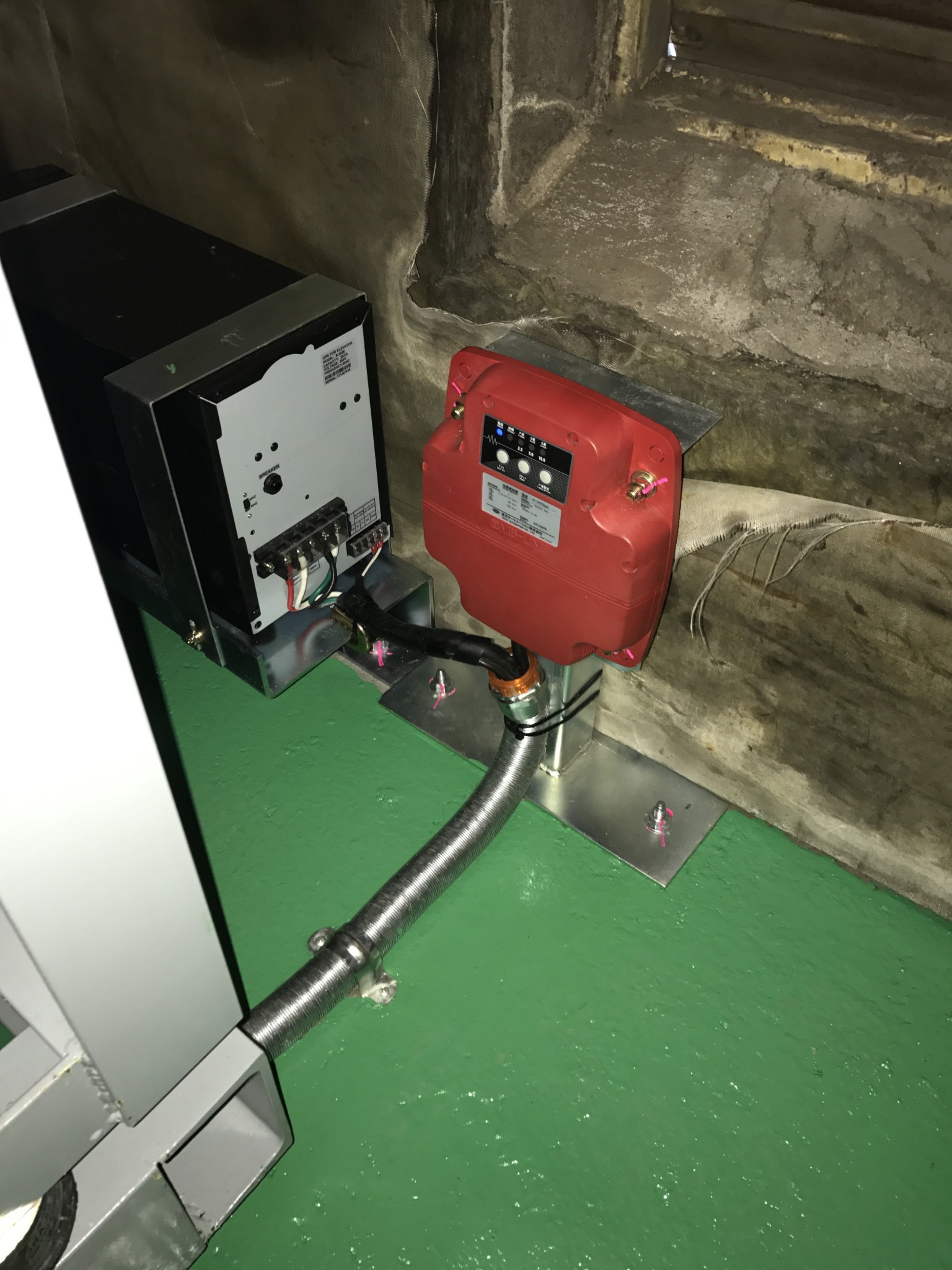

リニューアル後、地震時管制運転装置を追加(地震時の閉じ込め防止対策)
![リニューアル後、停電時管制運転装置を追加(停電時の閉じ込め防止対策)](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0611.jpg)

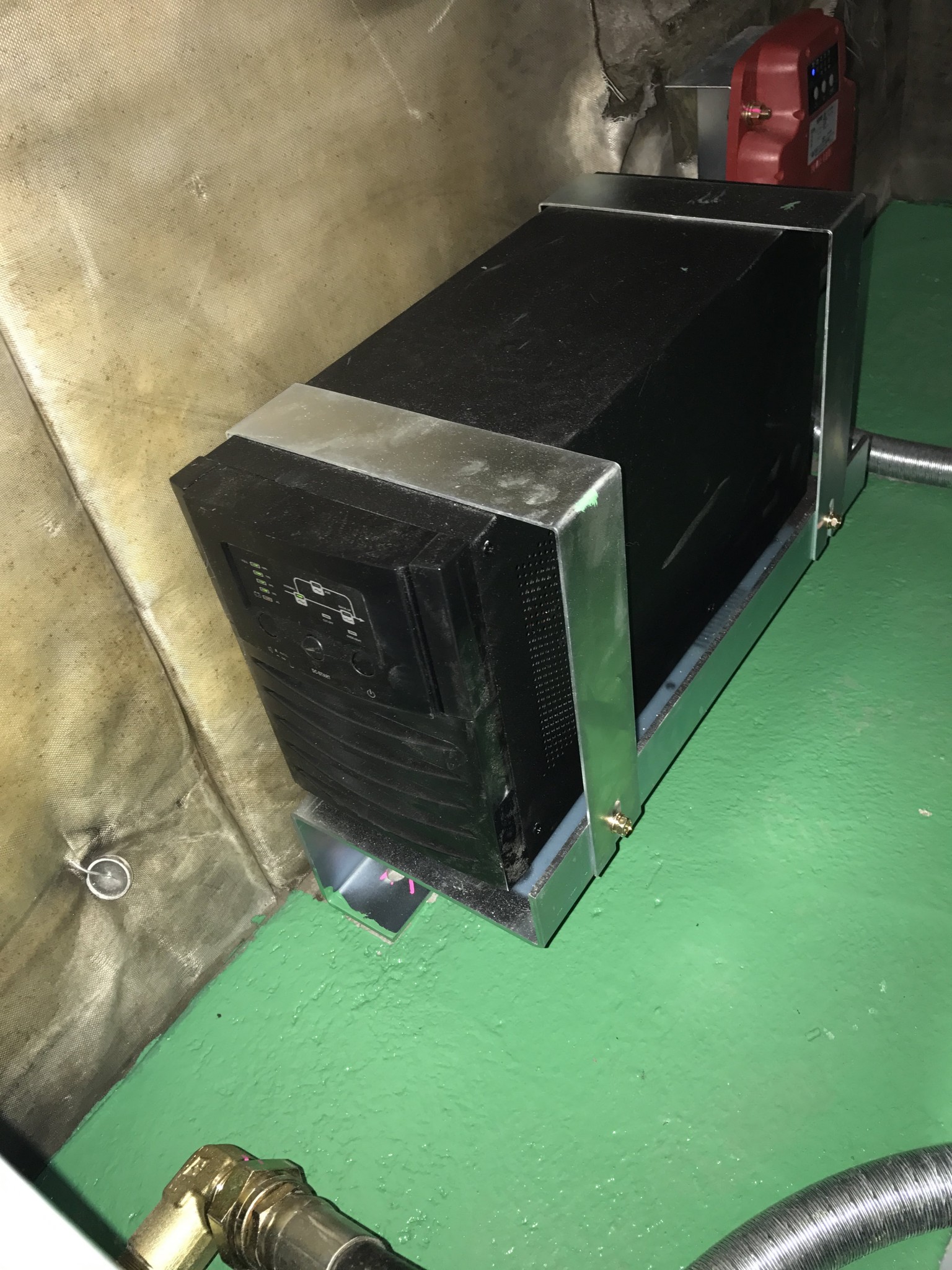

リニューアル後、停電時管制運転装置を追加(停電時の閉じ込め防止対策)
