【世田谷区】オフィス・テナントビル 東芝エレベータ製 油圧式エレベーターリニューアル工事
2022/04/27
設置から28年が経過し、東芝エレベータより2024年3月で主要部品の供給停止が発表されていたTビル様(世田谷区)の乗用油圧式エレベーター(6名、450kg、1-5F・5箇所停止)をリニューアル致しました。
■リニューアルのきっかけ?
①設置から28年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の東芝エレベータより主要部品の供給停止が発表されてしまった事
■リニューアルにあたっての課題点
①「ロープ式への入替工事の場合、工期が1ヶ月超と長期なため、ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
という事でしたので、工期が短い油圧式から油圧式へのリニューアルをご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)
③押しボタンの抗菌コーティング
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査を行い、約4か月後に着工致しました。
・8日間はエレベーターを24時間完全停止
![旧:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image007-29.png)
旧:パワーユニット
![新:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image009-33.png)

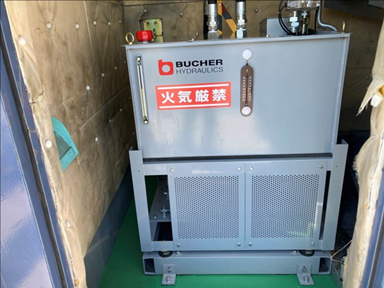

新:パワーユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image003-29.png)

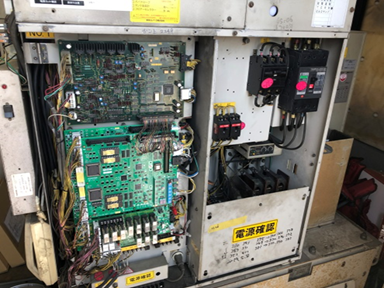

旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image005-41.png)
新:制御盤
![旧:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image039-6.png)

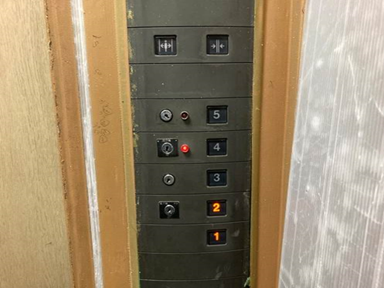

旧:かご内操作盤
![新:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image041-7.png)

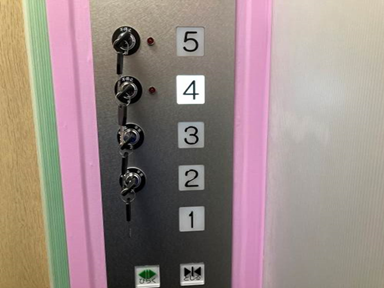

新:かご内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image043-7.png)

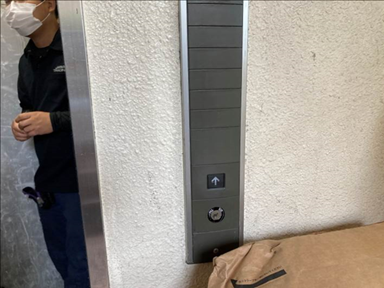

旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image045-6.png)

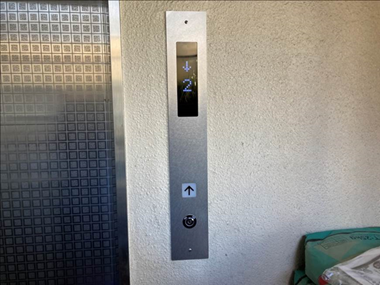

新:乗場操作盤
![耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image013-24.png)

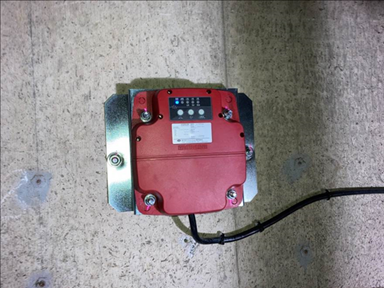

耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image015-26.png)

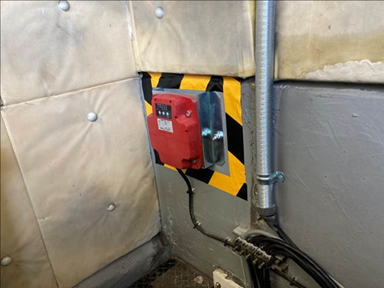

耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:制御盤転倒防止ワイヤー・固定金具](https://www.comtec-inc.co.jp/example/wp-content/uploads/image018-18.png)
耐震対策:制御盤転倒防止ワイヤー・固定金具
![新:抗菌コート塗布 ※チタセランコーティング](https://www.comtec-inc.co.jp/example/wp-content/uploads/image056-13.png)

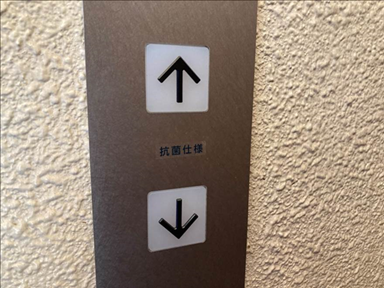

新:抗菌コート塗布 ※チタセランコーティング
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
