施工事例紹介
Construction case
【東村山市】マンション 三菱電機製 油圧式エレベーターリニューアル
設置から23年が経過していたSマンション様(東村山市)の乗用油圧式エレベーター(6名、450kg、1-7F・7停止)をリニューアルいたしました。
■リニューアルのきっかけ?
①設置から23年が経過し、当時の保守会社である三菱電機ビルテクノサービスより制御盤や油圧ユニットに関する高額な部品交換を提案されていた事
■リニューアルにあたっての課題点
①「ロープ式への入替工事の場合、工期が1ヶ月超と長期なため、ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「お身体の不自由な方が住まれているので、工事日を早めに周知して欲しい」
③「車椅子や高齢者、お子様のご利用に備え、マルチビームドアセンサーを設置して欲しい」
④「今後の蛍光灯廃止に備え、カゴ内照明をLED化して欲しい」
という事でしたので、工期が短い制御盤・油圧ユニット等の制御リニューアルに加え、マルチビームドアセンサー設置、カゴ内照明LED化をご提案いたしました。
また、着工の5か月前に工事期間を居住者様へ通知いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止対策)
③マルチビームドアセンサー設置
④カゴ内照明LED化
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約5か月後に着工いたしました。
・7日間はエレベーターを24時間完全停止
・1日間はマルチビームドアセンサー及びカゴ内照明LED化工事の為、作業中のみエレベーター停止
![旧:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image013-12.png)
旧:油圧パワーユニット

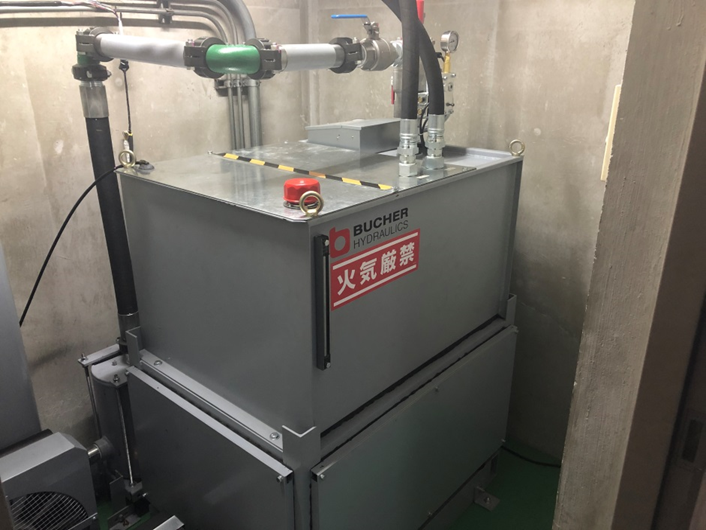

![新:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image023-11.png)
新:油圧パワーユニット

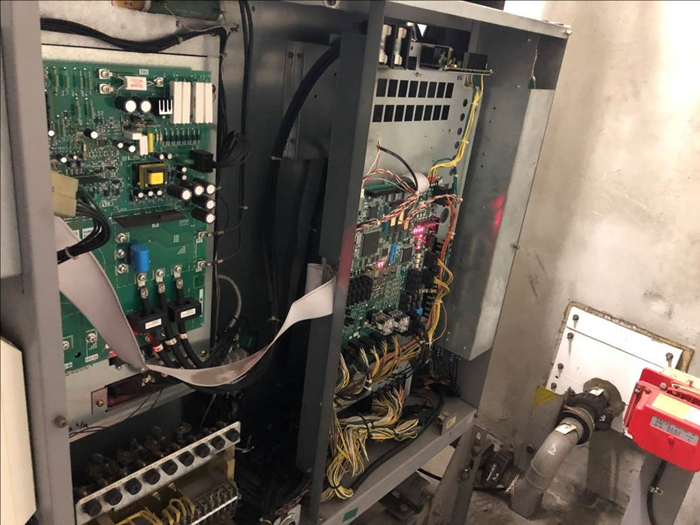

![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image009-16.png)
旧:制御盤

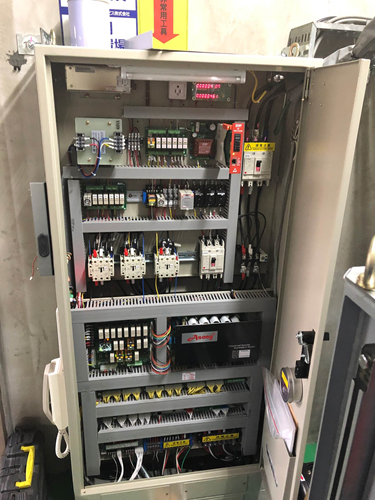

![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image019-14.png)
新:制御盤

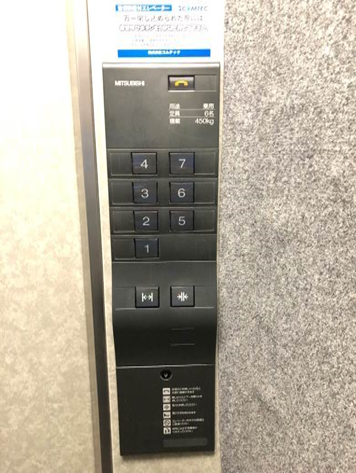

![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image006-10.png)
旧:カゴ内操作盤

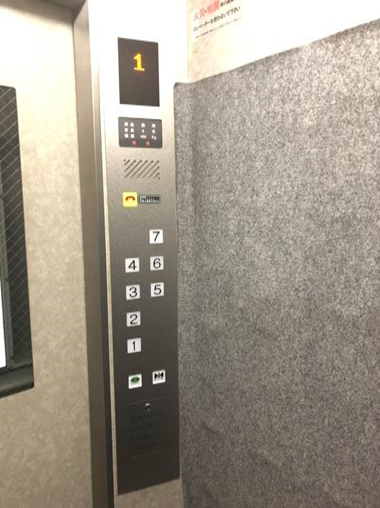

![新:カゴ内操作盤 ※目の不自由な方がご利用し易いように凹凸のあるボタンを採用致しました。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image015-14.png)
新:カゴ内操作盤 ※目の不自由な方がご利用し易いように凹凸のあるボタンを採用致しました。

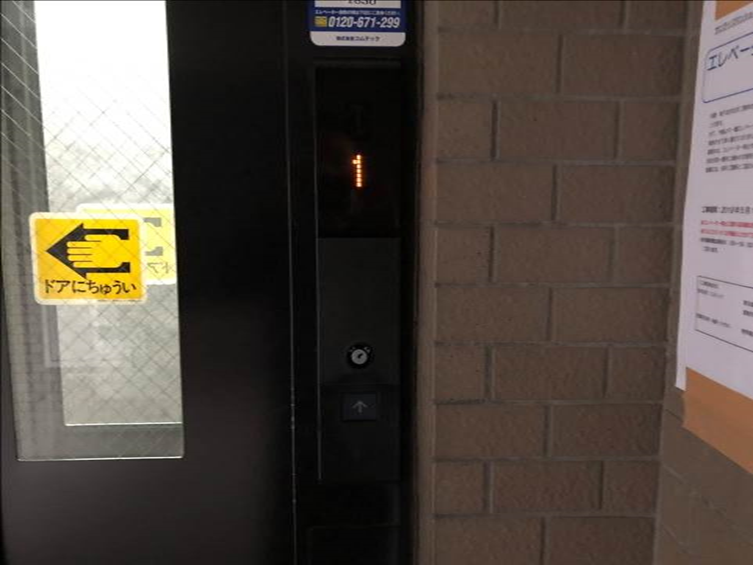

![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image001-29.png)
旧:乗場操作盤

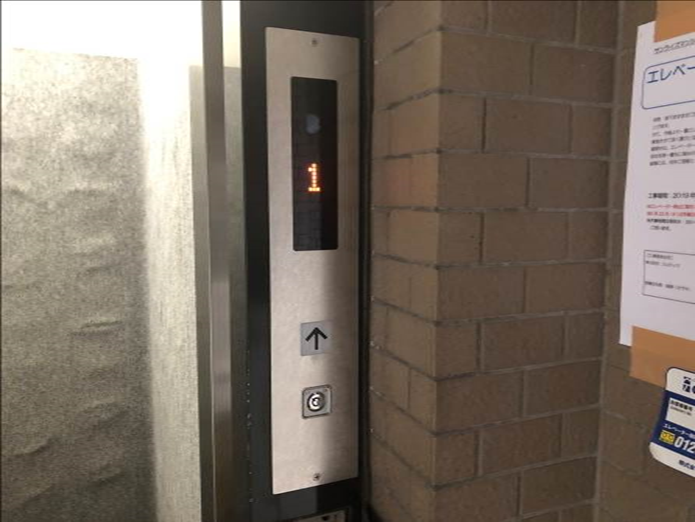

![新:乗場操作盤 ※目の不自由な方がご利用し易いように凹凸のあるボタンを採用致しました。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image011-17.png)
新:乗場操作盤 ※目の不自由な方がご利用し易いように凹凸のあるボタンを採用致しました。

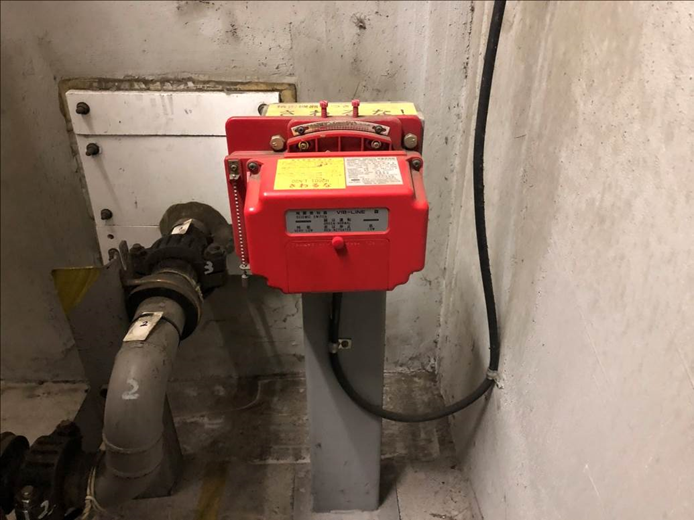

![旧:地震感知器(S波 本震感知) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image042-3.png)
旧:地震感知器(S波 本震感知) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。

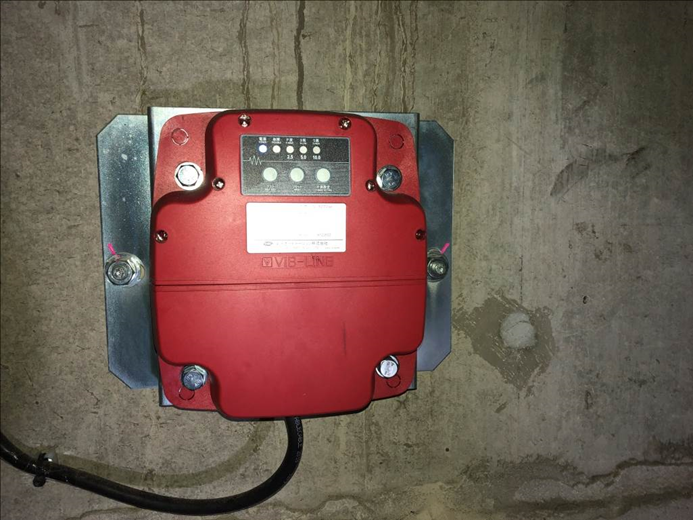

![新:地震感知器(S波 本震感知 P波 初期微動追加) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。本震の前の微弱な揺れ(初期微動)を検知する機能を追加致しました。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image052-4.png)
新:地震感知器(S波 本震感知 P波 初期微動追加) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。本震の前の微弱な揺れ(初期微動)を検知する機能を追加致しました。

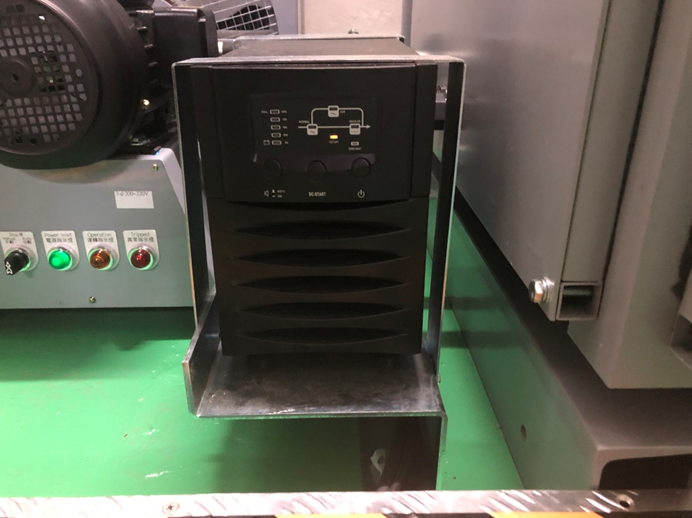

![耐震対策:停電時自動着床装置 ※停電発生時に予備電源に切り替わり、最寄階まで運行する事で、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image054-4.png)
耐震対策:停電時自動着床装置 ※停電発生時に予備電源に切り替わり、最寄階まで運行する事で、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。

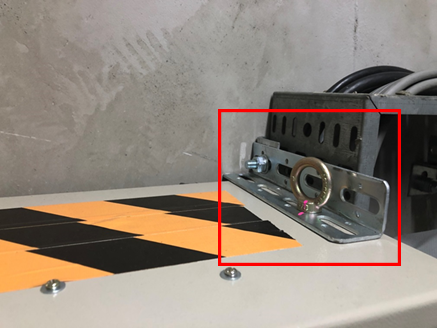

![耐震対策:制御盤転倒防止](https://www.comtec-inc.co.jp/example/wp-content/uploads/image065-2.png)
耐震対策:制御盤転倒防止

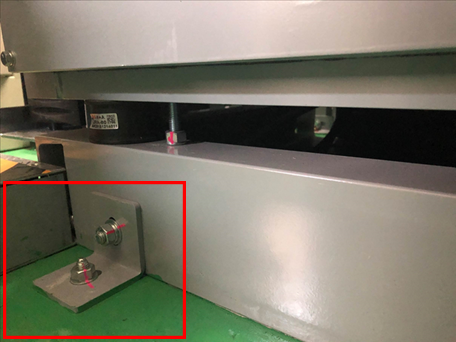

![耐震対策:油圧ユニット転倒防止](https://www.comtec-inc.co.jp/example/wp-content/uploads/image067-8.png)
耐震対策:油圧ユニット転倒防止

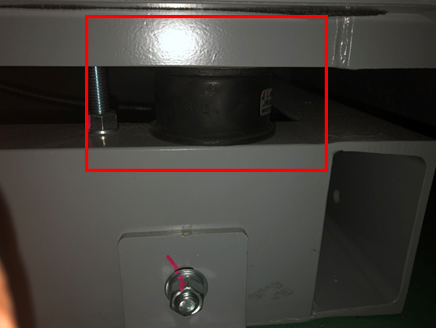

![耐震対策:油圧ユニット防振ゴム設置](https://www.comtec-inc.co.jp/example/wp-content/uploads/image074-6.png)
耐震対策:油圧ユニット防振ゴム設置

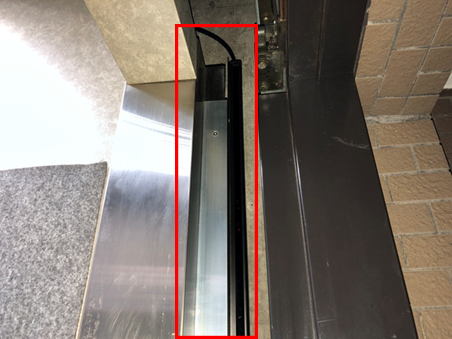

![安全対策:マルチビームドアセンサー設置 ※閉まりかけたドアにぶつかる事を防止します。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image062-2.png)
安全対策:マルチビームドアセンサー設置 ※閉まりかけたドアにぶつかる事を防止します。

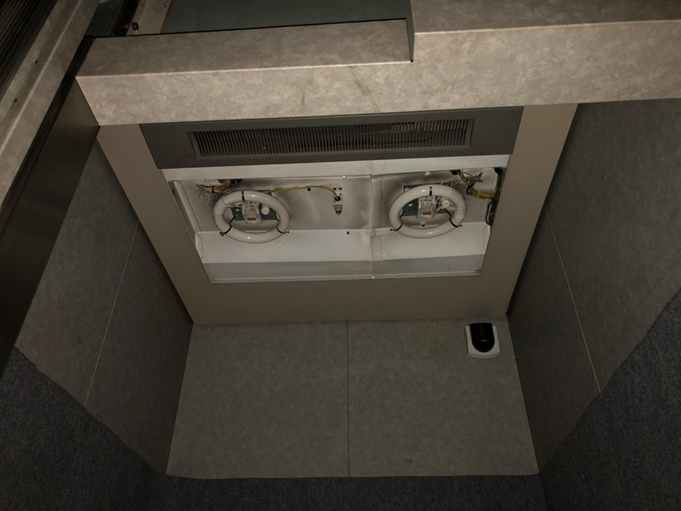

![旧:カゴ内照明 ※蛍光灯](https://www.comtec-inc.co.jp/example/wp-content/uploads/image046-4.png)
旧:カゴ内照明 ※蛍光灯

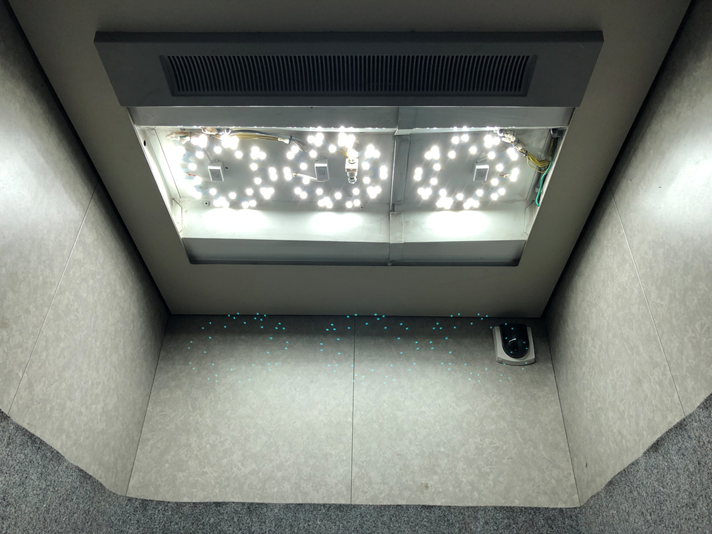

![新:カゴ内照明 ※今後の蛍光灯廃止に備えLED化いたしました。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image056-4.png)
新:カゴ内照明 ※今後の蛍光灯廃止に備えLED化いたしました。
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
★お問合せはこちら(現地調査・見積りは無料)
お電話の方は、0800-919-3250
