【八王子市】マンション 東芝エレベータ製 油圧式エレベーターリニューアル事例
2024/01/17
設置から29年が経過した、Sビル様(八王子市)の乗用油圧式エレベーター(9名・600kg・1F-5F・5停止)をリニューアル致しました。
■リニューアルのきっかけ
①設置から29年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
■リニューアルにあたっての課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が1ヶ月超と長期であること。
→ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。
②「せっかくリニューアルするのだから、目に見える部分も綺麗にしたい。
上記の課題を踏まえ、工期が短い制御盤・油圧ユニット等の制御リニューアルに加え、かご内化粧シート・養生マット・床マットの意匠リニューアル交換をご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)
③意匠工事(かご内化粧シート・養生マット・床マットの交換)
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約4か月後に着工致しました。
・10日間はエレベーターを24時間完全停止
![旧:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-39.png)
旧:パワーユニット
![新:パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image011-38.png)
新:パワーユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image004-40.png)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image007-34.png)
新:制御盤
![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image041-19.png)
旧:カゴ内操作盤
![新:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image043-20.png)
新:カゴ内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image045-16.png)
旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image047-16.png)
新:乗場操作盤
![耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image019-26.png)

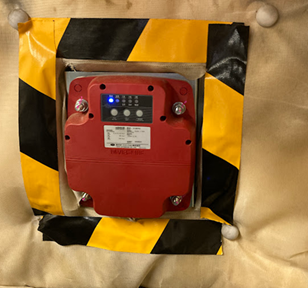

耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:転倒防止金具](https://www.comtec-inc.co.jp/example/wp-content/uploads/image014-33.png)

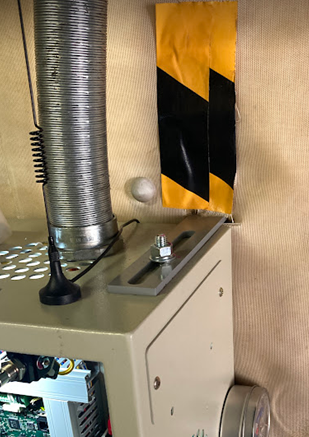

耐震対策:転倒防止金具
![旧:カゴ内(養生マット)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image055-21.png)

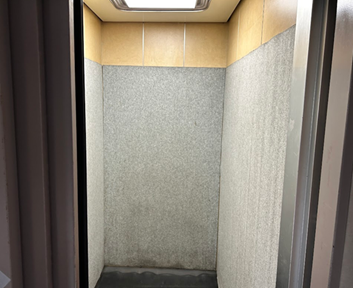

旧:カゴ内(養生マット)
![新:カゴ内(養生マット)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image057-23.png)

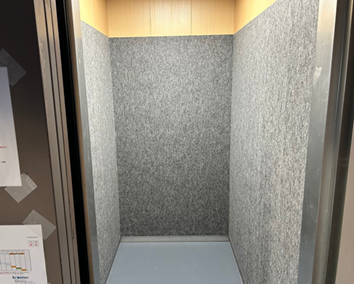

新:カゴ内(養生マット)
![旧:カゴ内(床マット)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image051-16.png)

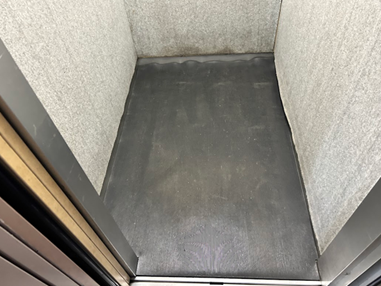

旧:カゴ内(床マット)
![新:カゴ内(床マット)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image053-19.png)

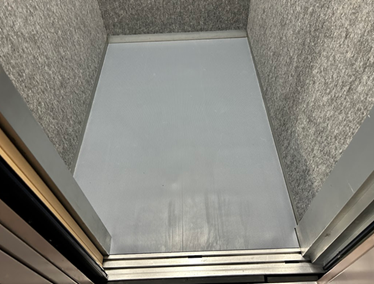

新:カゴ内(床マット)
![旧:カゴ内(かご内化粧シート)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image059-22.png)

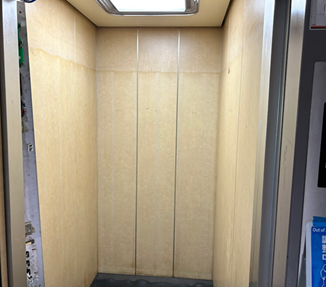

旧:カゴ内(かご内化粧シート)
![新:カゴ内(かご内化粧シート)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image061-20.png)

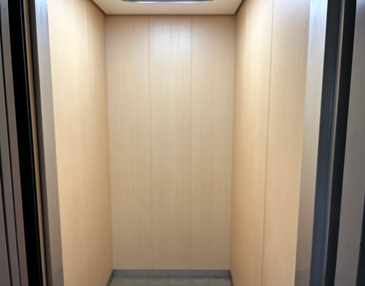

新:カゴ内(かご内化粧シート)
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
