【小金井市】マンション 東芝エレベータ製→フジテック製 ロープ式エレベーターリニューアル事例
設置から28年が経過していたCビル様(小金井市)の乗用ロープ式エレベーター(9名、600kg、1F-6F、6停止)をリニューアル致しました。
こちらは、業務提携をしているフジテックの製品を用いて、リニューアル工事を行いました。
■リニューアルのきっかけ
①設置から28年経過し、制御盤や巻上等の老朽化が進んでいた事
■リニューアルにあたっての課題点
①ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。
②せっかくリニューアルするのだから、目に見える部分も綺麗にしたい。
上記の課題を踏まえ、使える部品は極力流用した制御盤・巻上機等の制御リニューアルに加え、カゴ内化粧シート・各階乗場扉/三方枠化粧シート貼り、カゴ内床タイル貼り、カゴ内床マット交換の意匠リニューアルをご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止対策)
③カゴ内化粧シート・各階乗場扉/三方枠化粧シート貼り、カゴ内床タイル貼り、カゴ内床マット交換
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約5か月後に着工致しました。
・8日間はエレベーターを24時間完全停止
・3日間はエレベーターを意匠工事の作業中のみ停止
![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-36.png)

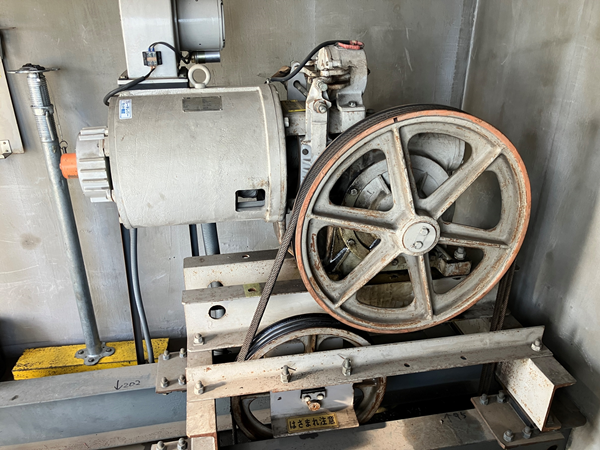

旧:巻上機
![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image004-37.png)
新:巻上機
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image012-33.png)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image014-32.png)
新:制御盤
![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image035-12.png)
旧:カゴ内操作盤
![新:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image037-19.png)
新:カゴ内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image040-22.png)
旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image042-29.png)
新:乗場操作盤
![耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image064-20.png)
耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。
![耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image063-21.png)
耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
![耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image016-29.png)
耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
![耐震対策:制御盤転倒防止金具](https://www.comtec-inc.co.jp/example/wp-content/uploads/image066-19.png)
耐震対策:制御盤転倒防止金具
![耐震対策:巻上機転倒防止金具・免震ゴム・ワイヤーロープ外れ止め](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_6481.jpg)
耐震対策:巻上機転倒防止金具・免震ゴム・ワイヤーロープ外れ止め
![耐震対策:ガイドシューかかり補強](https://www.comtec-inc.co.jp/example/wp-content/uploads/image075-18.png)
耐震対策:ガイドシューかかり補強
![耐震対策:ロープ触れ止め](https://www.comtec-inc.co.jp/example/wp-content/uploads/image079-13.png)
耐震対策:ロープ触れ止め
![耐震対策:釣合い重り脱落防止](https://www.comtec-inc.co.jp/example/wp-content/uploads/image082-7.png)
耐震対策:釣合い重り脱落防止
![旧:カゴ内化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image091-9.png)
旧:カゴ内化粧シート
![新:カゴ内化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image093-7.png)
新:カゴ内化粧シート
![旧:各階乗場扉/三方枠化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image105-6.png)
旧:各階乗場扉/三方枠化粧シート
![新:各階乗場扉/三方枠化粧シート](https://www.comtec-inc.co.jp/example/wp-content/uploads/image107-4.png)
新:各階乗場扉/三方枠化粧シート
![旧:カゴ内床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image097-4.png)
旧:カゴ内床タイル
![新:カゴ内床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image099-4.png)
新:カゴ内床タイル
![旧:カゴ内床マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/be3f2516433a1ebeda7d29c95309bf1d.jpg)
旧:カゴ内床マット
![新:カゴ内床マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image103-2.png)
新:カゴ内床マット
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問やご不明点等ありましたら、お気軽にご連絡下さい。
★お問合せはこちら(現地調査・見積りは無料)
お電話の方は、0800-919-3250
