【立川市】マンション 東芝エレベータ製 巻胴式エレベーターリニューアル事例
2023/07/25
設置から32年が経過していたIビル様(立川市)の乗用巻胴式エレベーター(4名、300kg、1-4F・4停止)をリニューアル致しました。
■リニューアルのきっかけ
①設置から32年経過し、制御盤や巻上等の老朽化が進んでいた事
■リニューアルにあたっての課題
①ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。
上記の課題を踏まえ、使える部品は極力流用した制御盤・巻上機等の制御リニューアルをご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止対策)
③エレベーターかご内のLED照明
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約6か月後に着工致しました。
・8日間はエレベーターを24時間完全停止
![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-29-1.png)
旧:巻上機
![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image005-61-1.png)

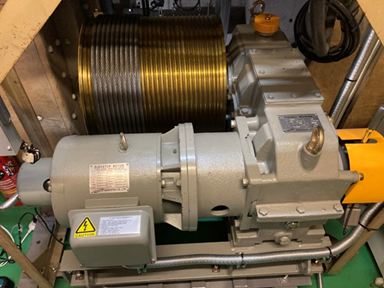

新:巻上機
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image013-34-1.png)

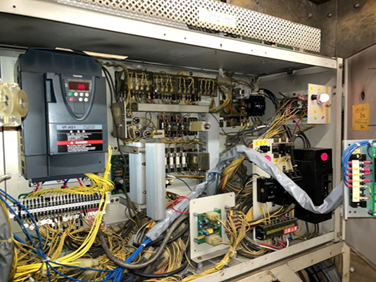

旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image014-26-1.png)

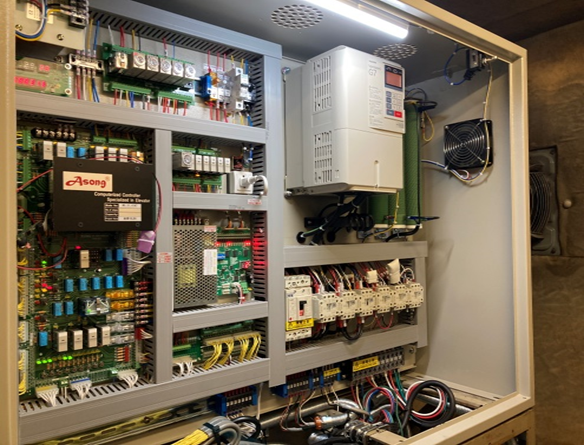

新:制御盤
![旧:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image047-10-1.png)

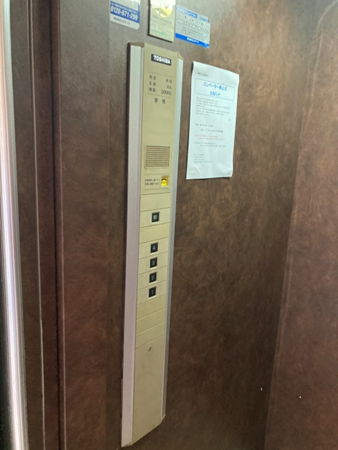

旧:かご内操作盤
![新:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image049-14-1.png)

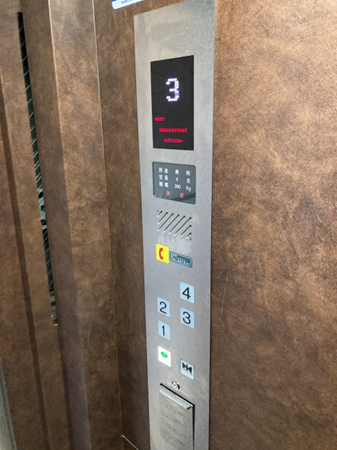

新:かご内操作盤
![旧:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image053-13-1.png)

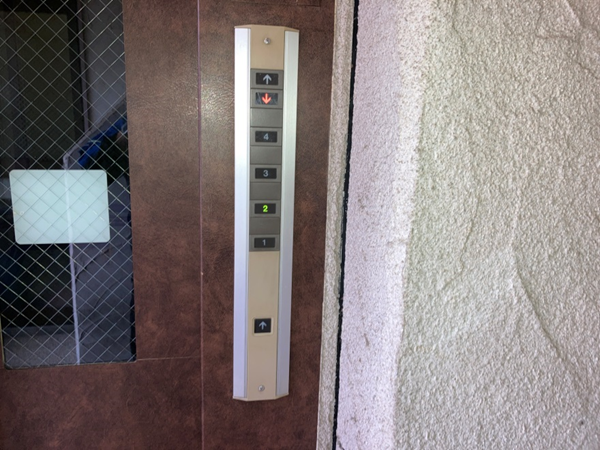

旧:乗り場操作盤
![新:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image056-24-1.png)
新:乗り場操作盤
![耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image059-17-1.png)

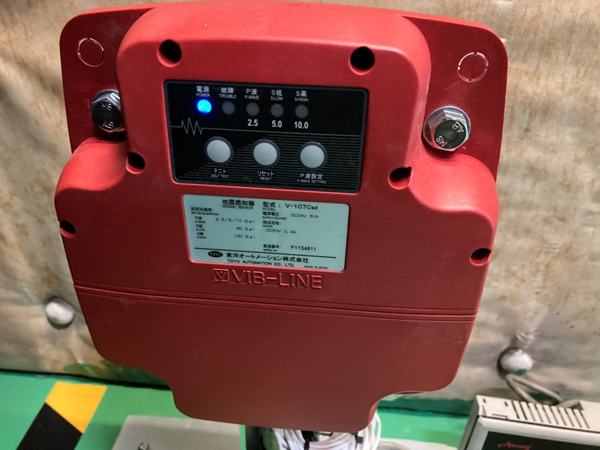

耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:停電時自動着床装置※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image061-15-1.png)

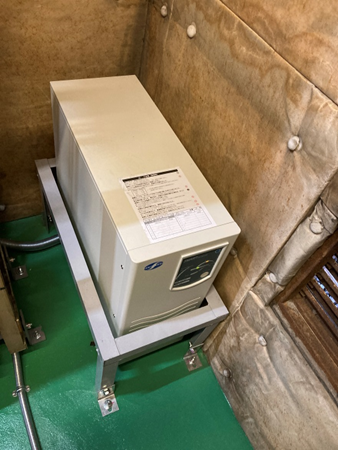

耐震対策:停電時自動着床装置※停電発生時に最寄階に自動で停止し、ご利用者様がエレベーター内に閉じ込められる事を防ぎます。
![耐震対策:転倒防止ワイヤー](https://www.comtec-inc.co.jp/example/wp-content/uploads/image063-20-1.png)

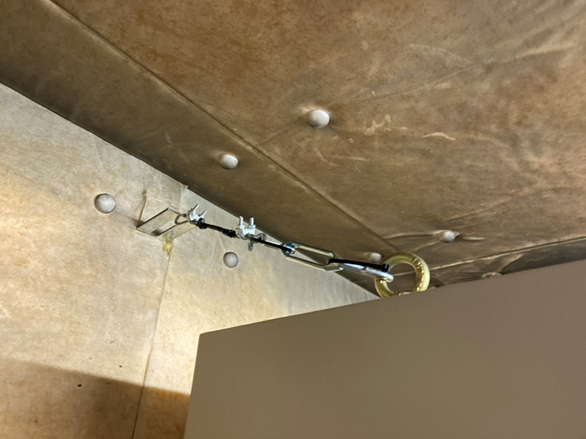

耐震対策:転倒防止ワイヤー
![かご内照明LED化](https://www.comtec-inc.co.jp/example/wp-content/uploads/image081-9-1.png)

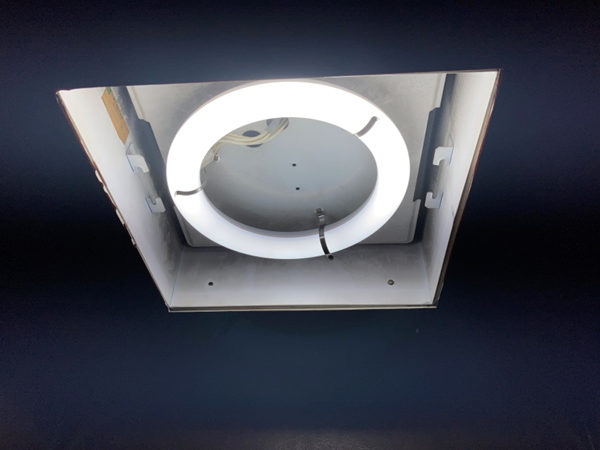

かご内照明LED化
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
