【渋谷区】オフィス・テナントビル 東芝エレベータ製 ロープ式エレベーターリニューアル

2022/02/15

設置から31年が経過し、東芝エレベータより主要部品の供給停止が発表されていたSビル様(渋谷区)の乗用ロープ式エレベーター(9名、600kg、1-4F・4停止)をリニューアルいたしました。



リニューアルのきっかけ?

①設置から31年経過し、制御盤や巻上等の老朽化が進んでいた事

②製造元の東芝エレベータより主要部品の供給停止が発表されてしまった事



リニューアルにあたっての課題点

①「住んでいる方の事を考え、エレベーターの停止期間を少しでも短くしたい

という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルをご提案いたしました。



リニューアル内容

①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事

②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)

③エレベーターかご内の化粧シート貼り、かご内保護マット、かご内床マット(B山ゴム)

※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)



工程について

部品製作のために測量調査行い、5か月後に着工いたしました。

・4日間は本体工事の為、エレベーターを24時間完全停止

・1日間は意匠工事の為、エレベーターを作業中停止

旧:巻上機
旧:巻上機

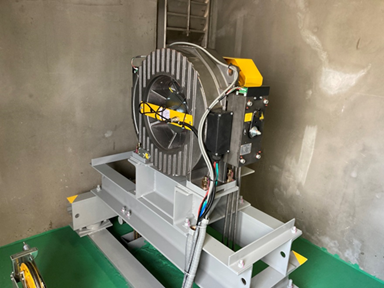

新:巻上機
新:巻上機

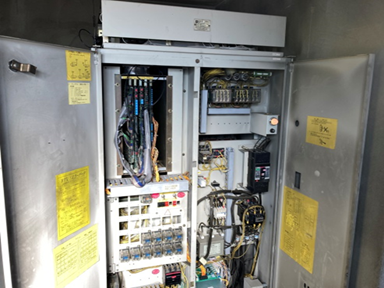

旧:制御盤
旧:制御盤

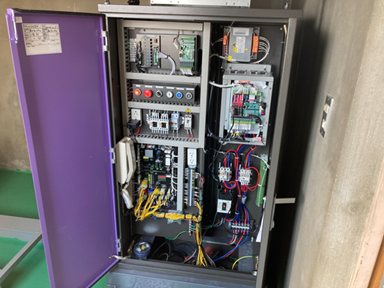

新:制御盤
新:制御盤
旧:かご内操作盤
旧:かご内操作盤

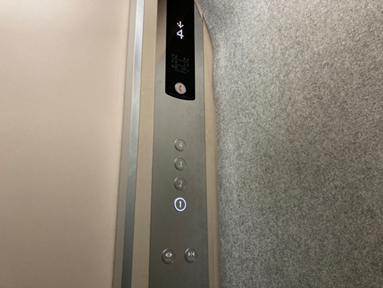

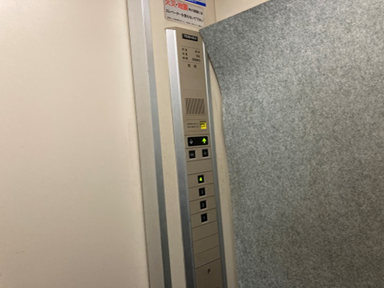

新:かご内操作盤
新:かご内操作盤
旧:乗場操作盤
旧:乗場操作盤

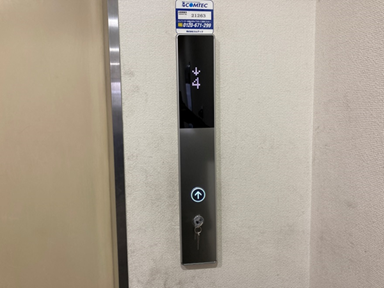

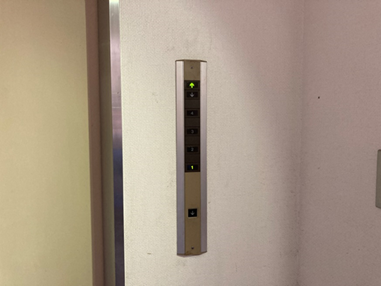

新:乗場操作盤
新:乗場操作盤

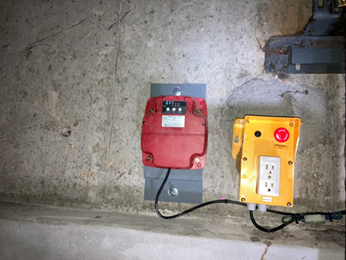

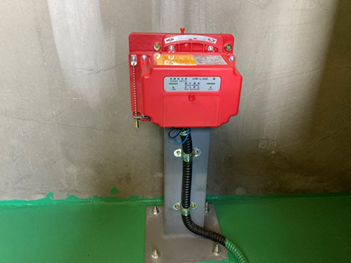

耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
耐震対策:地震時管制運転装置(P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
耐震対策:地震時管制運転装置(S波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。

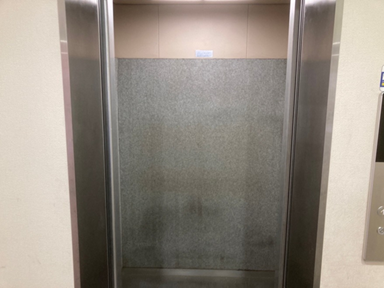

旧:かご内
旧:かご内

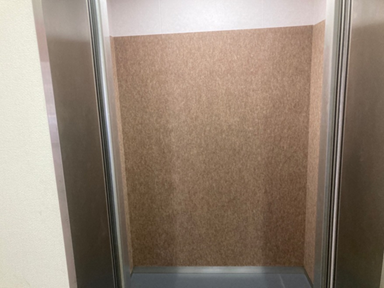

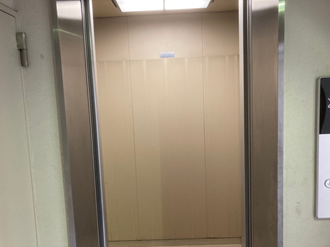

新:かご内(化粧シート貼り換え)
新:かご内(化粧シート貼り換え)

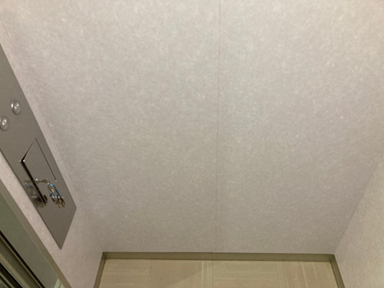

旧:かご内(養生マット)
旧:かご内(養生マット)
新:かご内(養生マット)
新:かご内(養生マット)

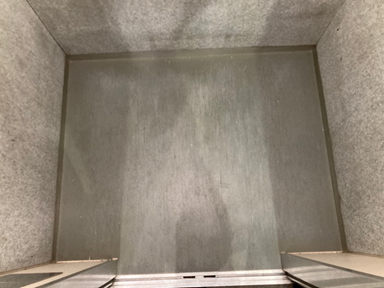

旧:かご床 床マット
旧:かご床 床マット

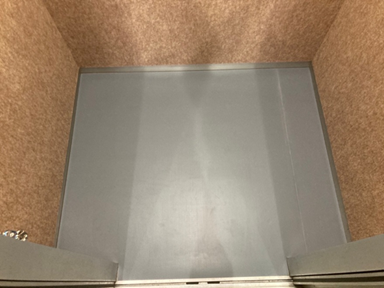

新:かご床 床マット
新:かご床 床マット

弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
