【立川市】オフィス・テナントビル 東芝エレベータ製 ロープ式エレベーターリニューアル
2021/12/15
設置から30年が経過し、東芝エレベータより2024年3月で主要部品の供給停止が発表されていたNビル様(立川市)の乗用ロープ式エレベーター(9名、600kg、1-9F・9停止)をリニューアルいたしました。
■リニューアルのきっかけ?
①設置から30年経過し、制御盤や巻上機等の老朽化が進んでいた事
②製造元の東芝エレベータより主要部品の供給停止が発表されてしまった事
■リニューアルにあたっての課題点
①「テナント様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルをご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査を行い、約6か月後に着工いたしました。
工事期間を短縮するため、24時間交代制で施工いたしました。
・4日間はエレベーターを24時間完全停止
![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_7833.jpg)

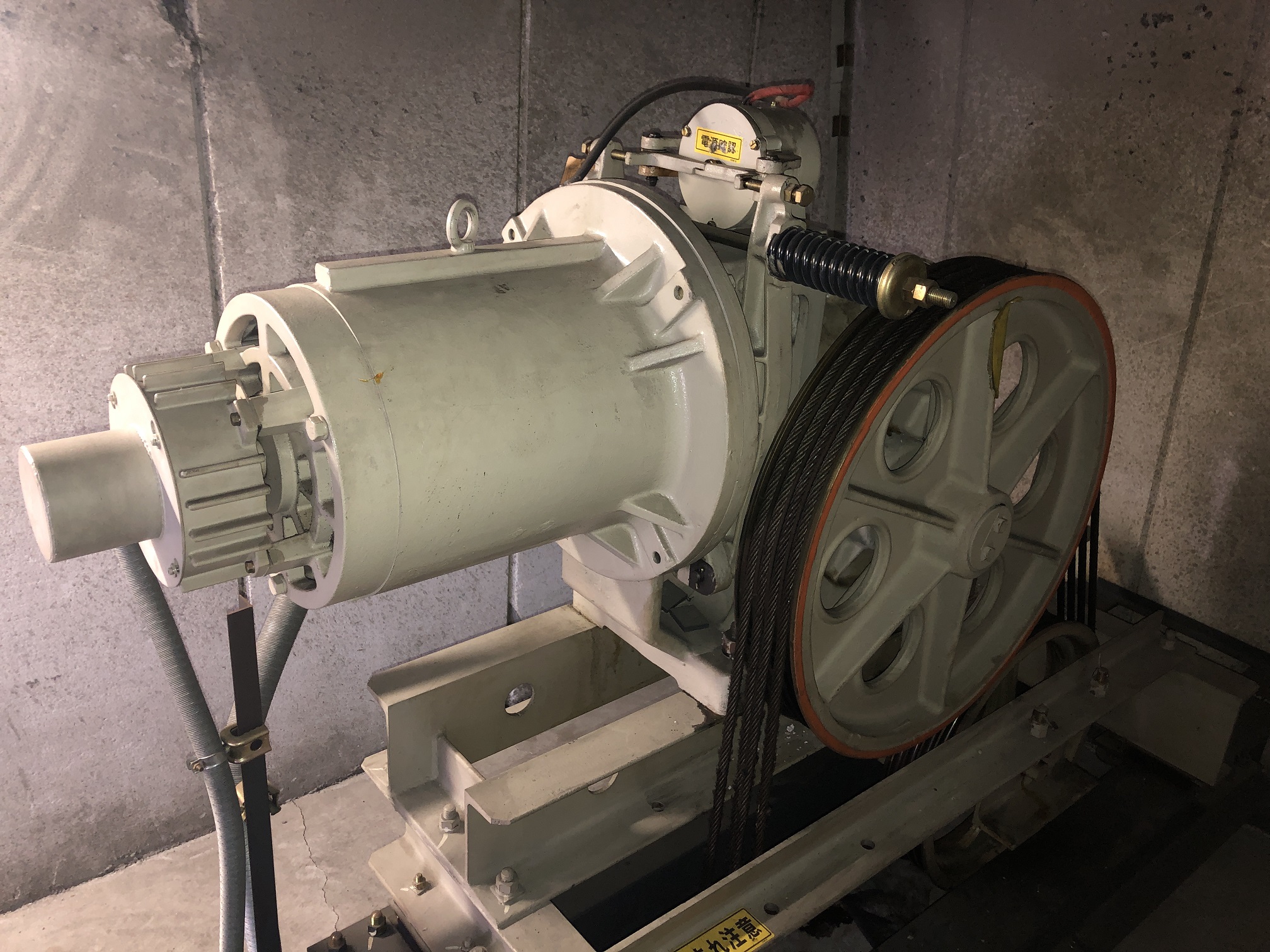

旧:巻上機

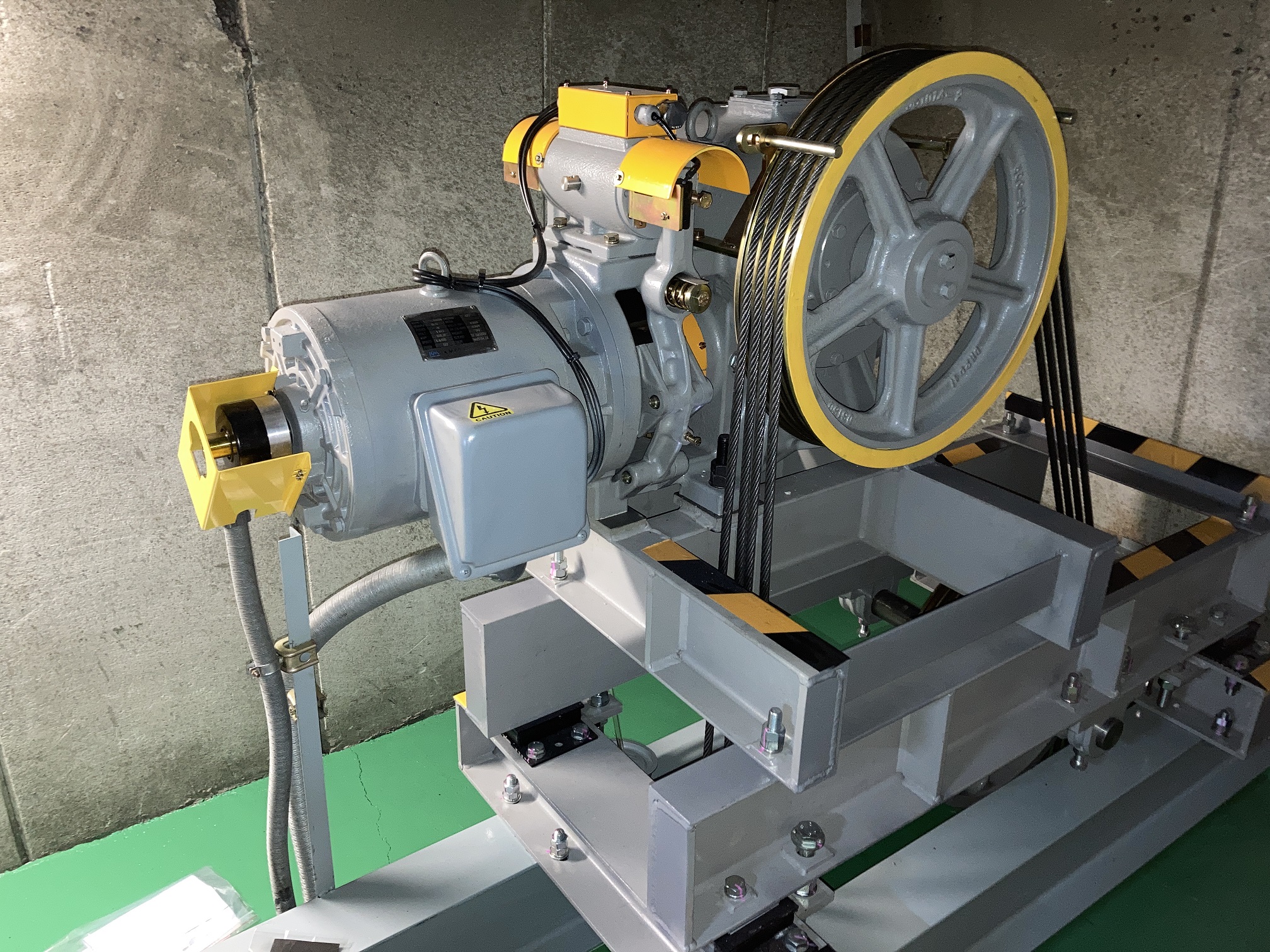

![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_9238.jpg)
新:巻上機

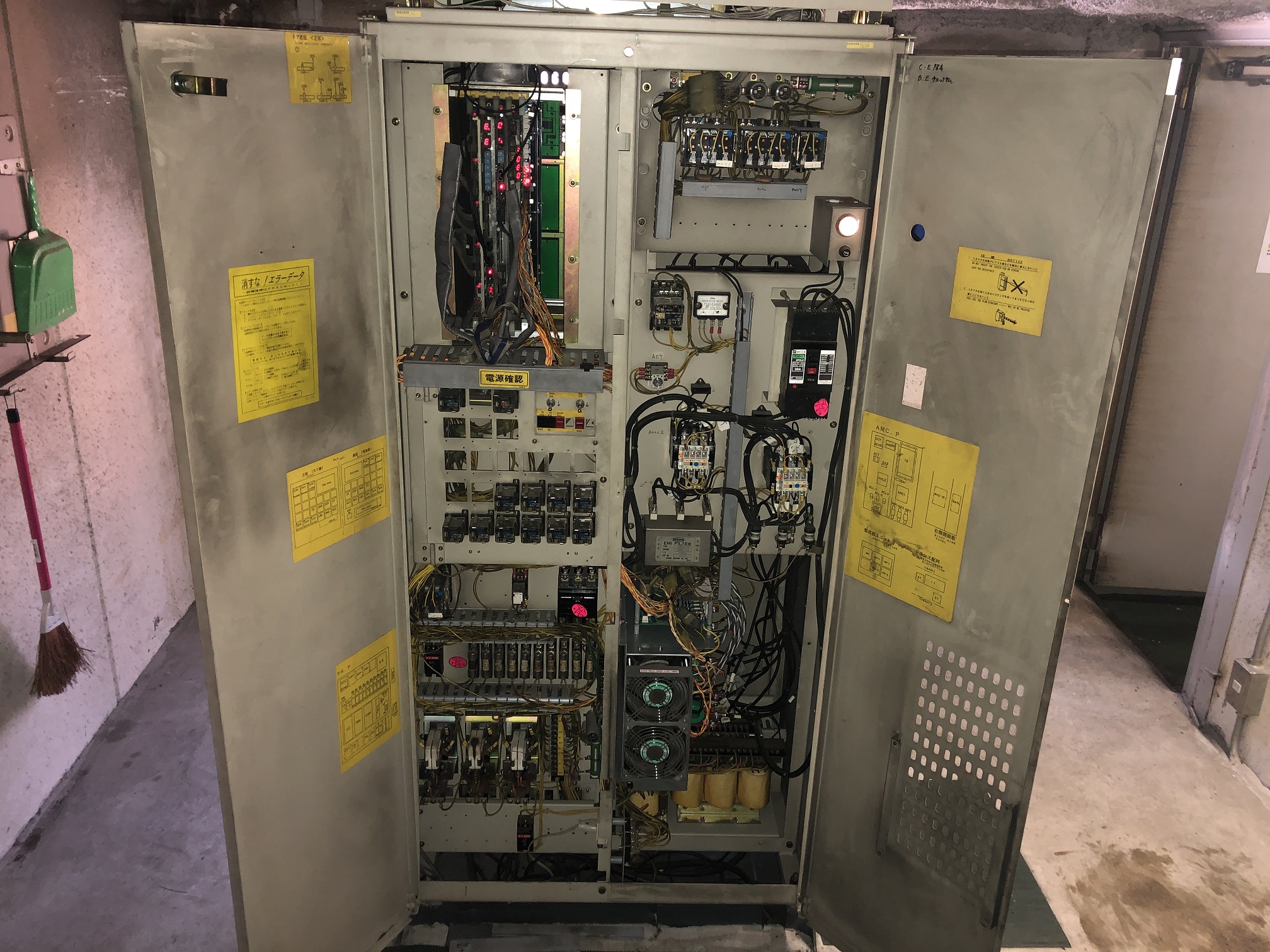

![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_7842.jpg)
旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_9244.jpg)

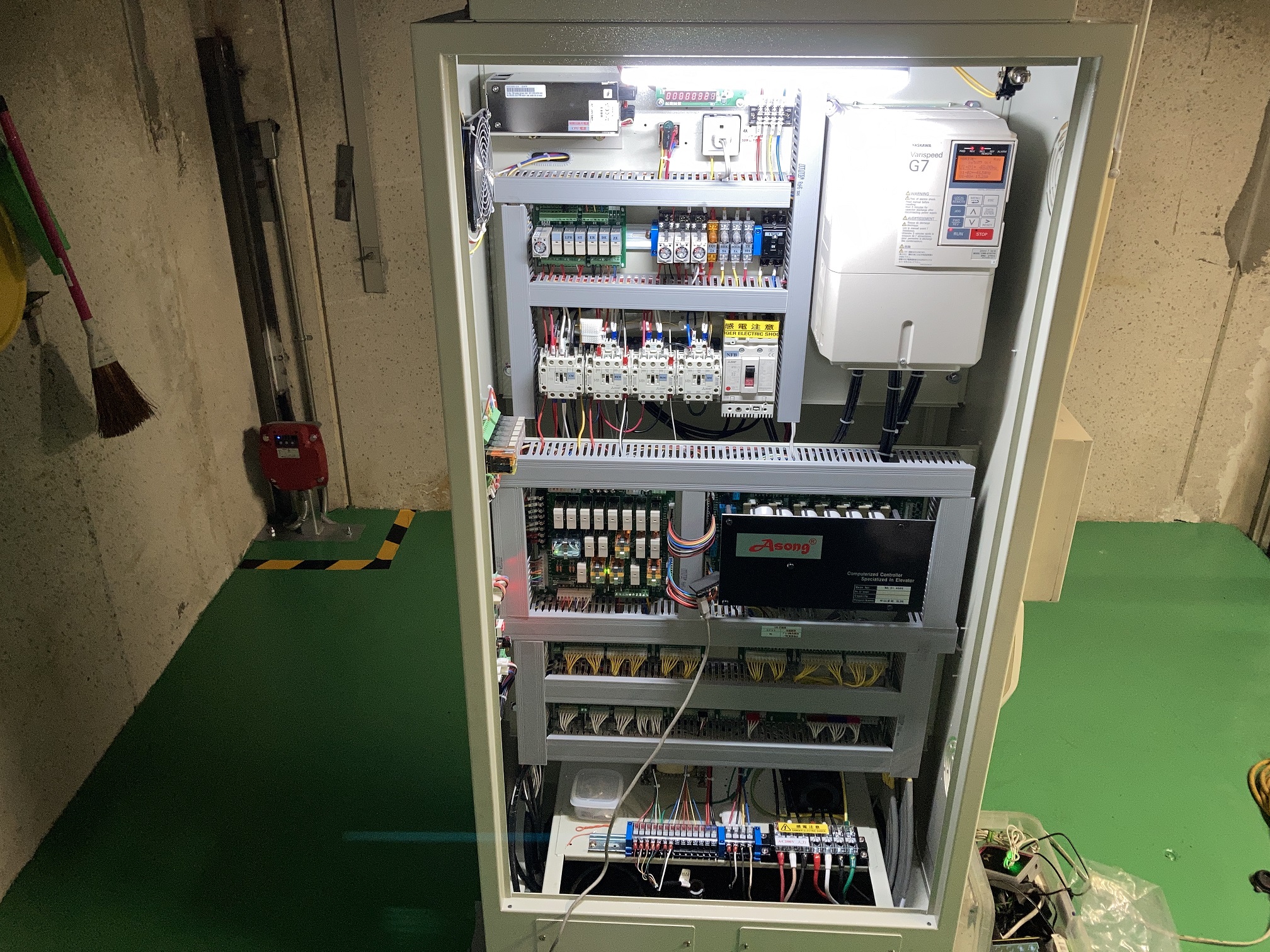

新:制御盤
![旧:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_7846-1.jpg)

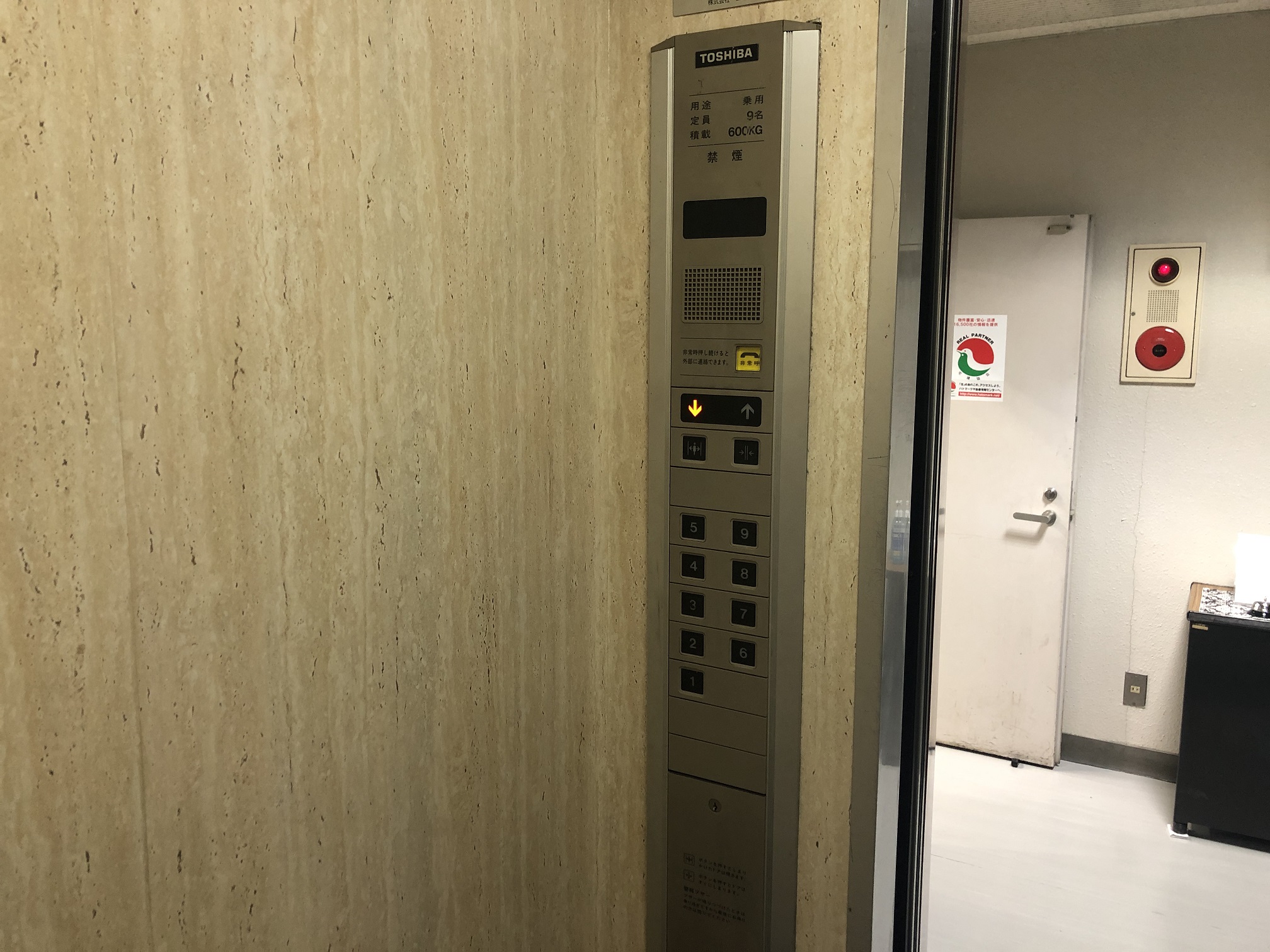

旧:かご内操作盤

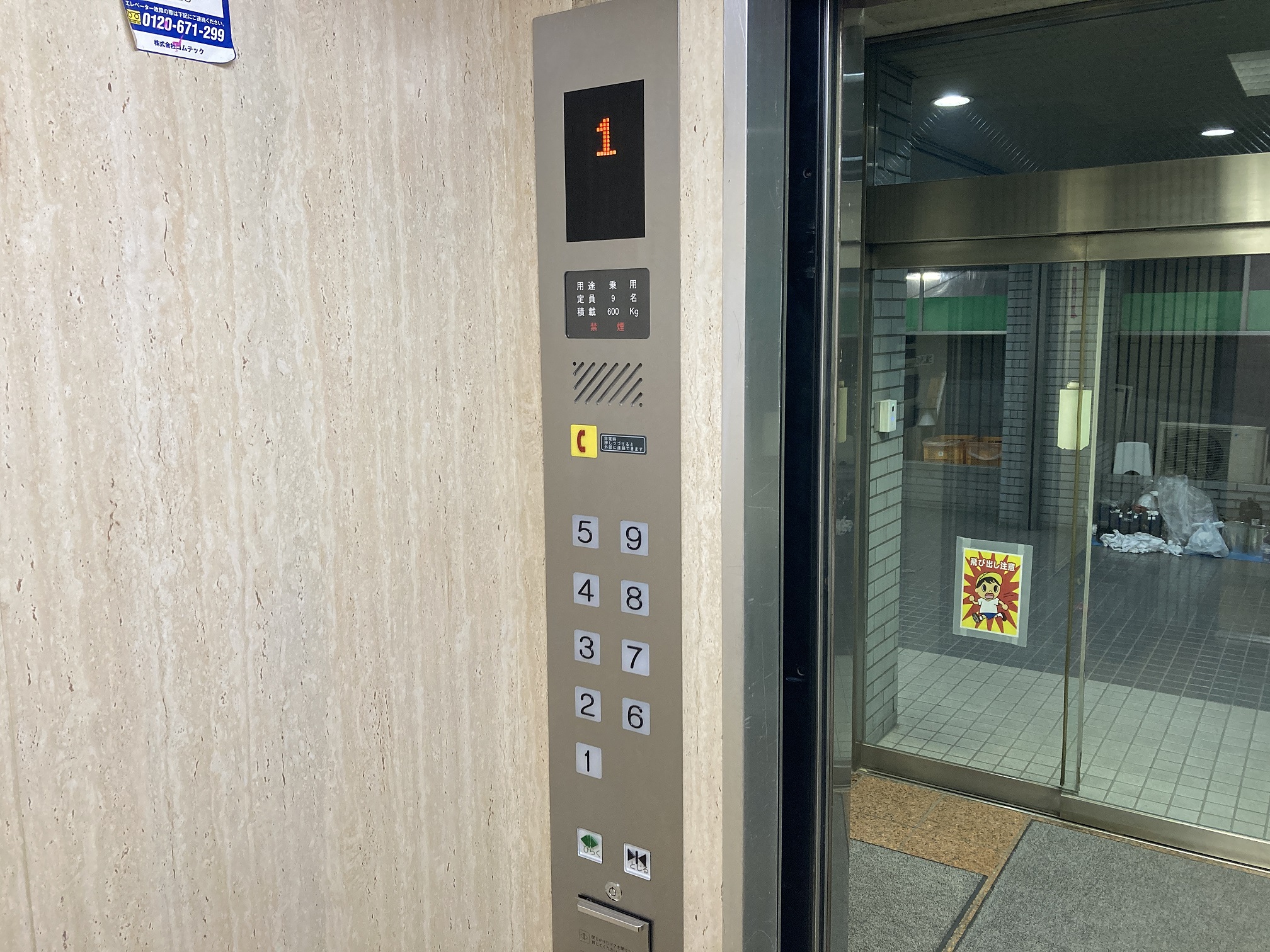

![新:かご内操作盤 ※デジタル表示](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_9254.jpg)
新:かご内操作盤 ※デジタル表示

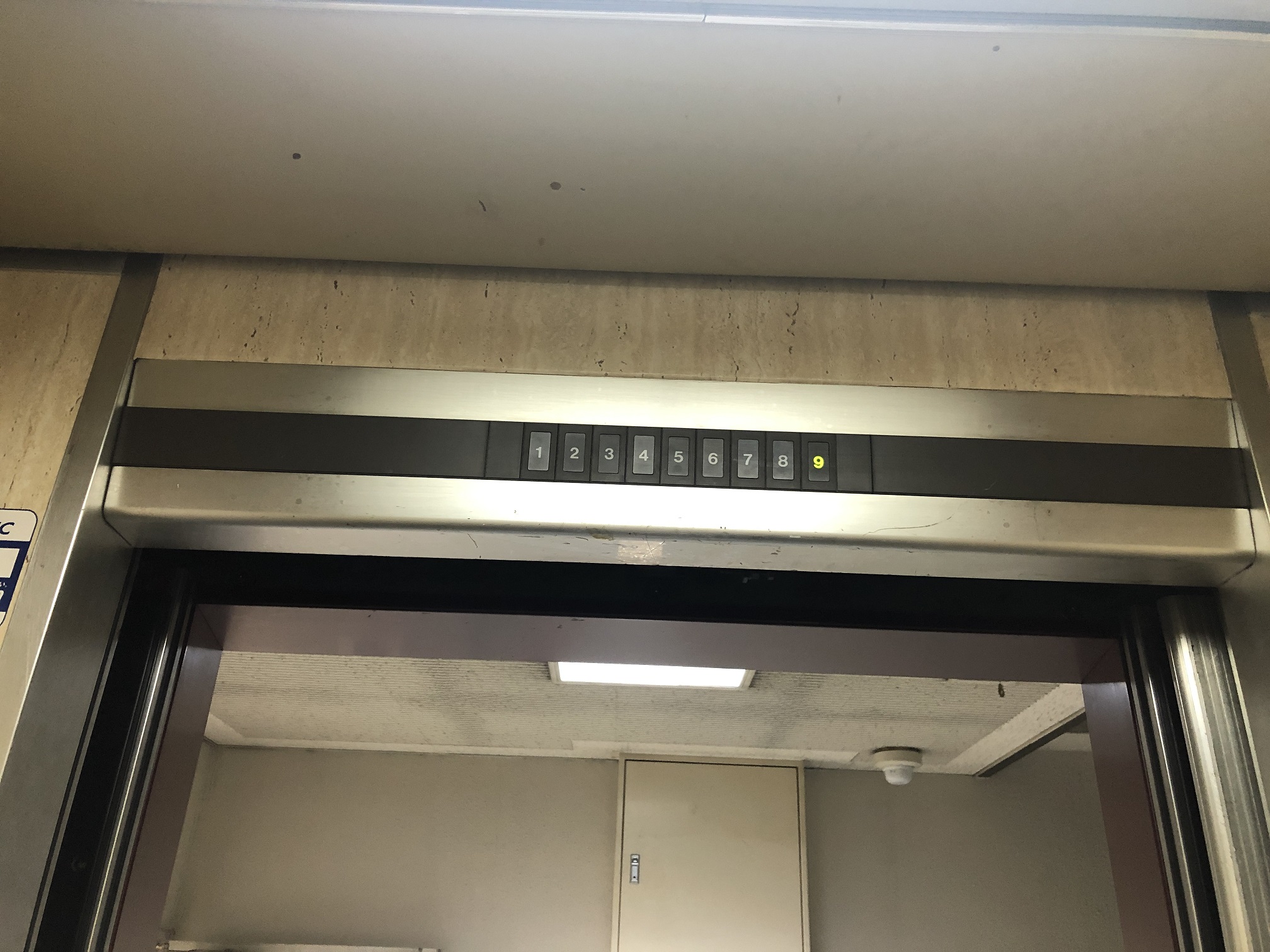

![旧:カゴ内位置表示器](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_7844.jpg)
旧:カゴ内位置表示器

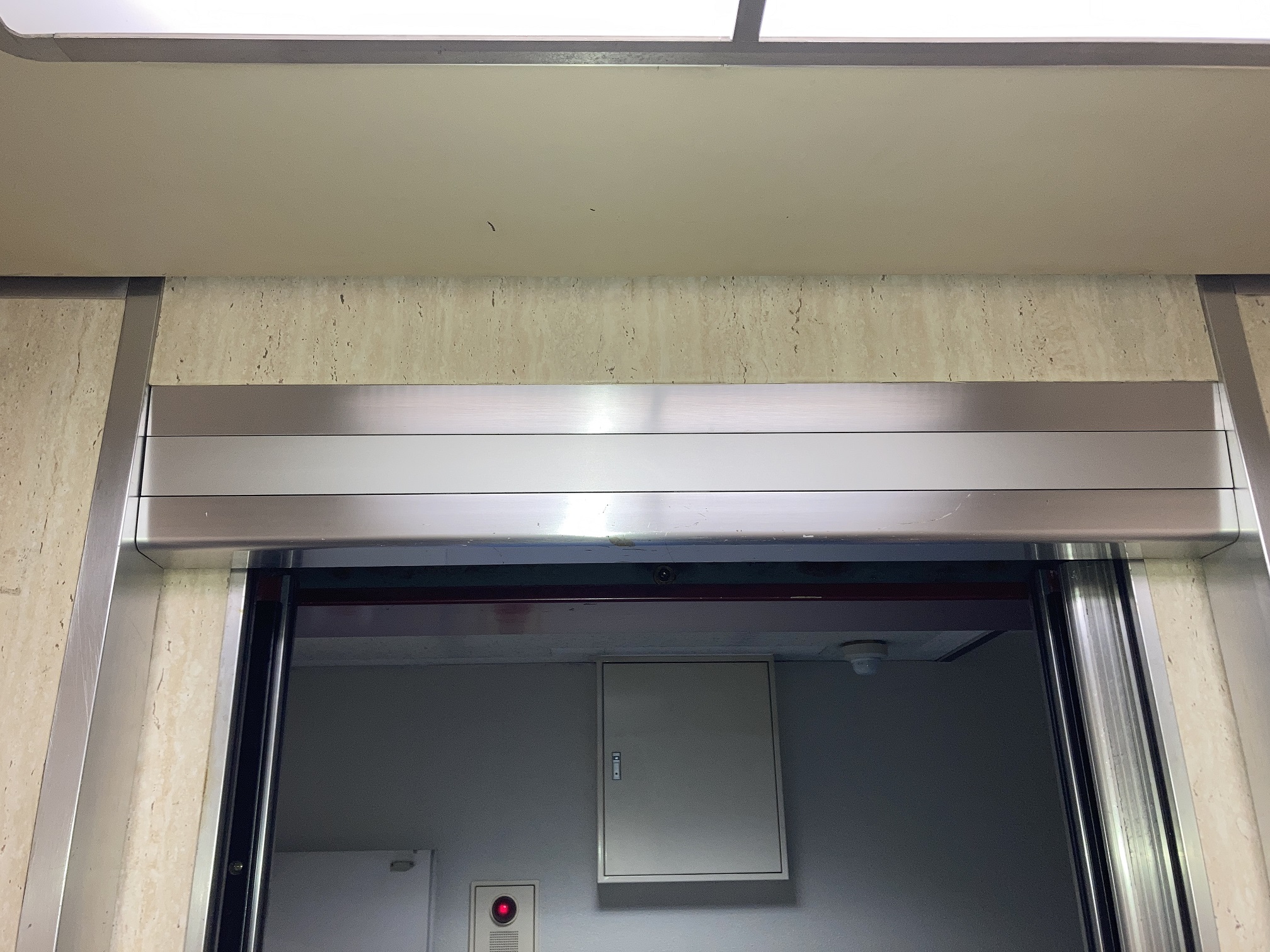

![新:カゴ内操作盤デジタル化に伴い幕板設置](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_9252.jpg)
新:カゴ内操作盤デジタル化に伴い幕板設置
![旧:乗場操作盤※1階](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_4649.jpg)

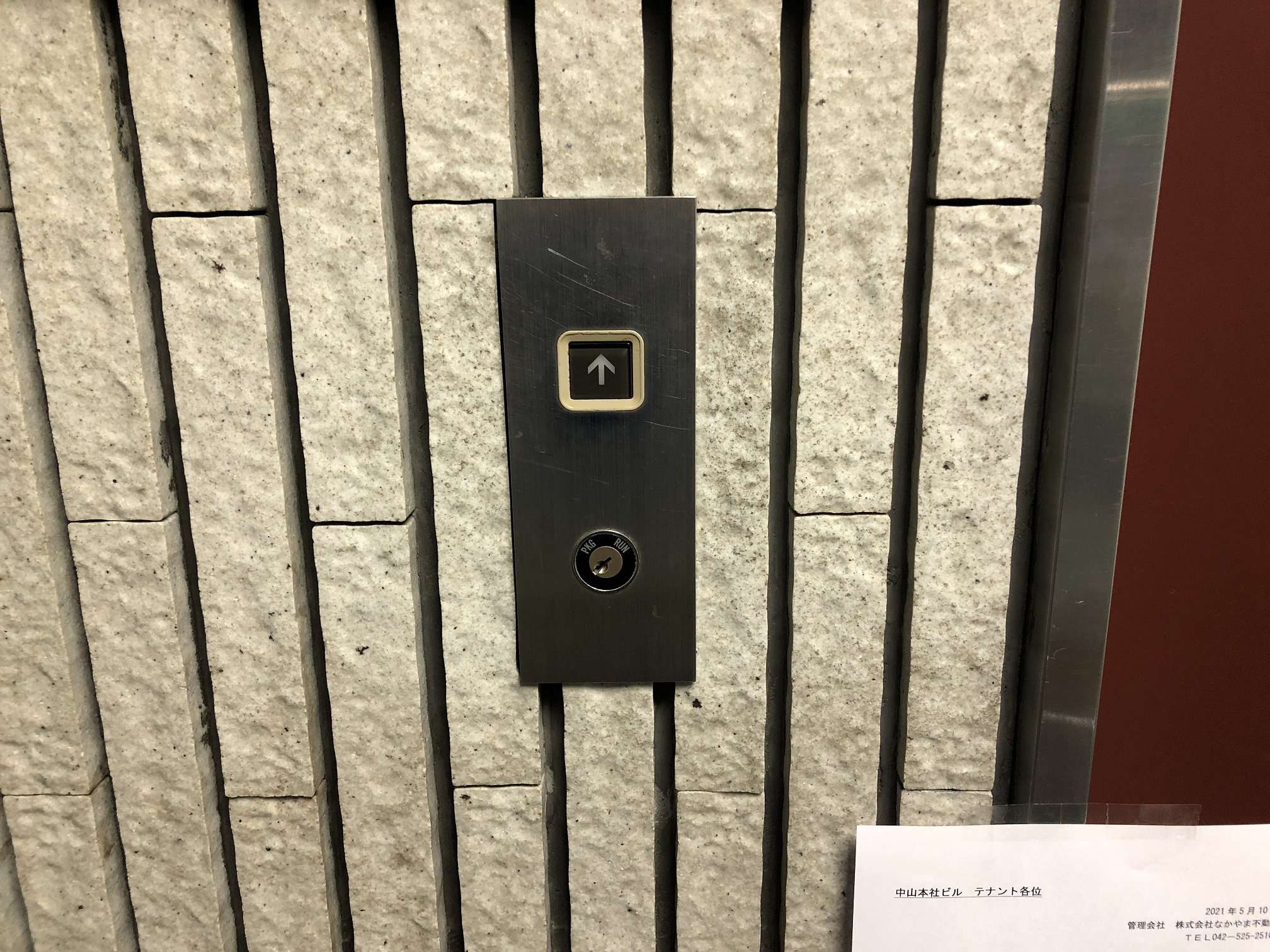

旧:乗場操作盤※1階
![新:乗場操作盤※1階](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0221.jpg)

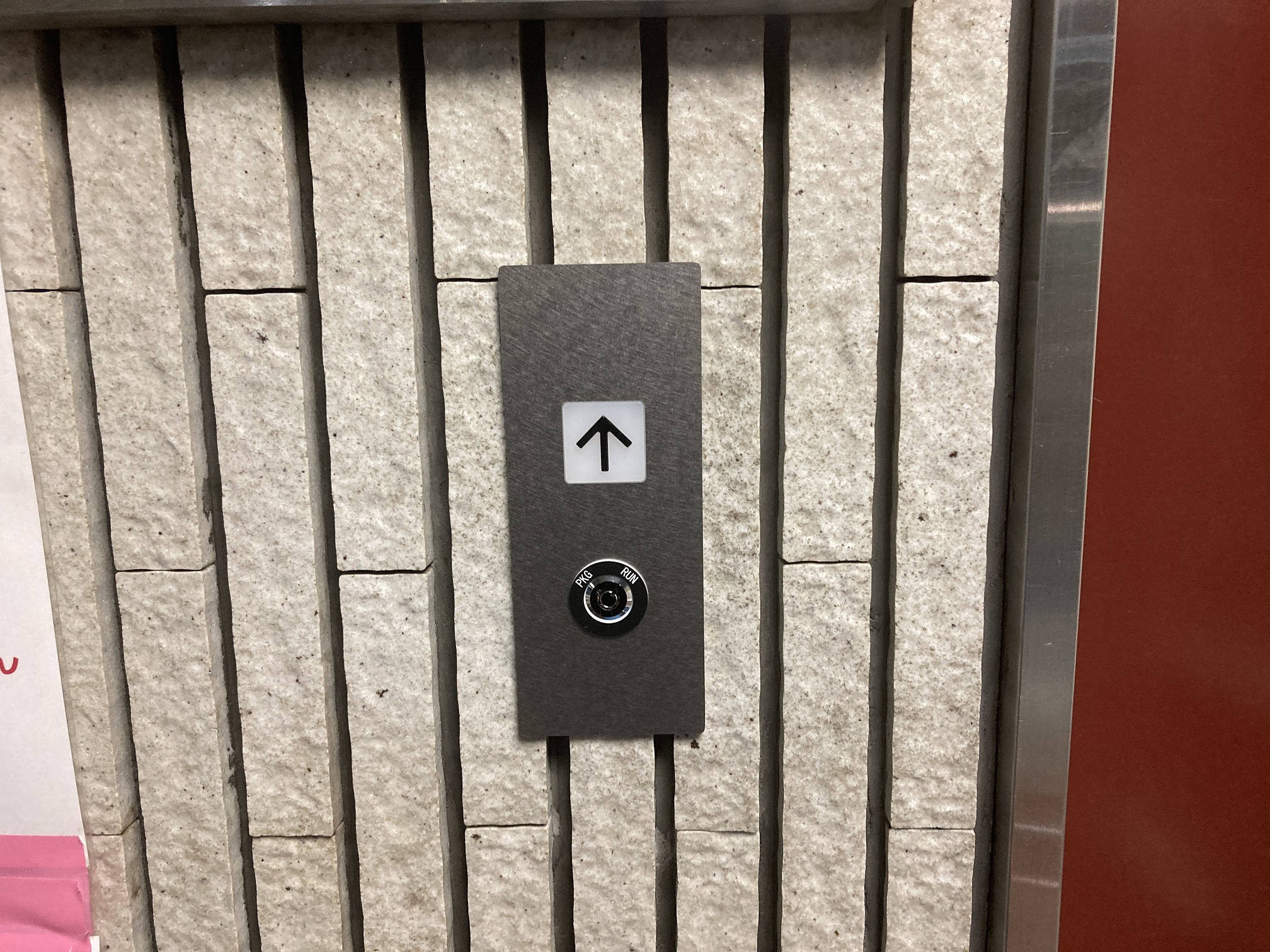

新:乗場操作盤※1階
![旧:乗場操作盤※2階~9階](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_9200.jpg)

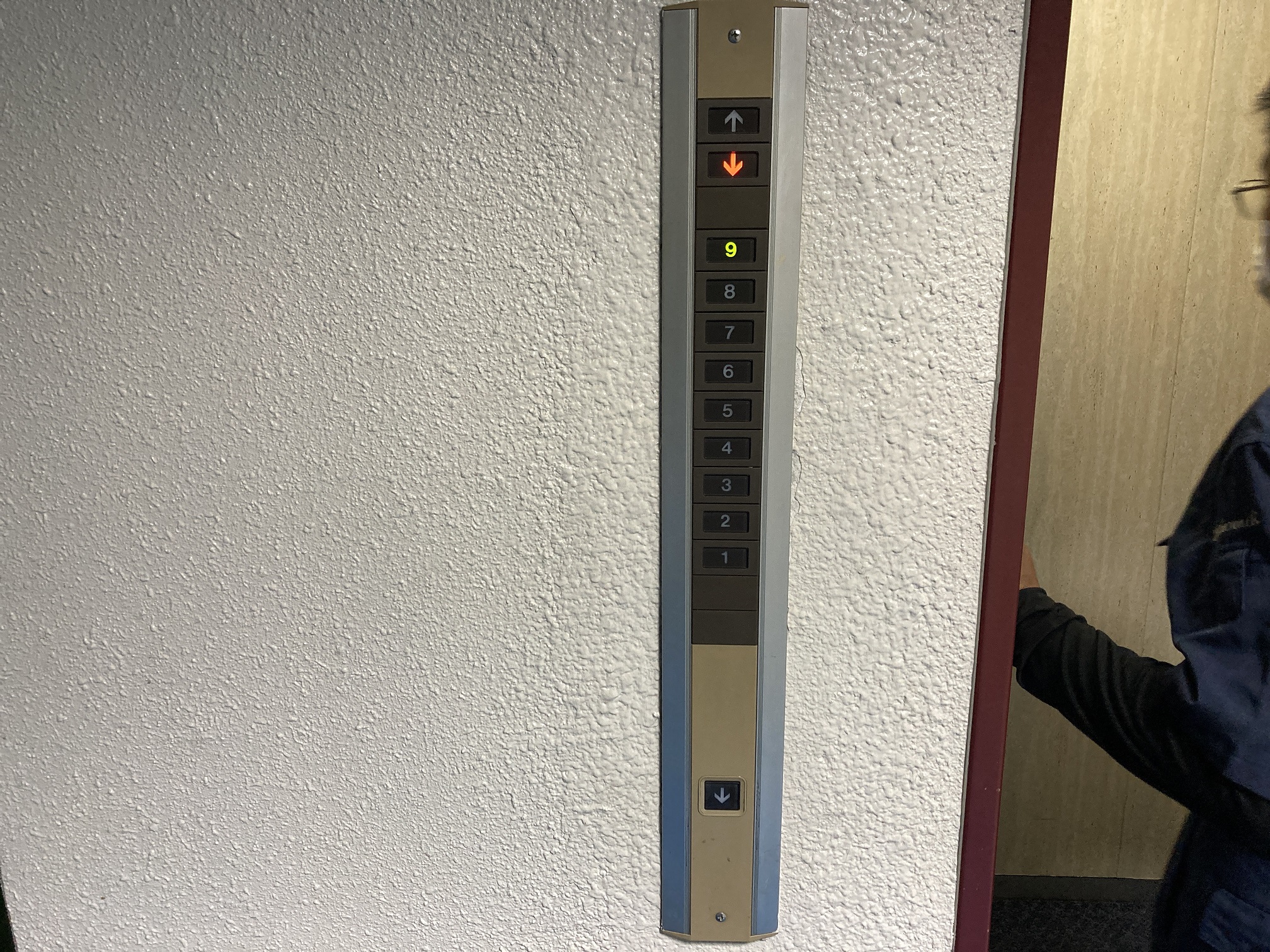

旧:乗場操作盤※2階~9階

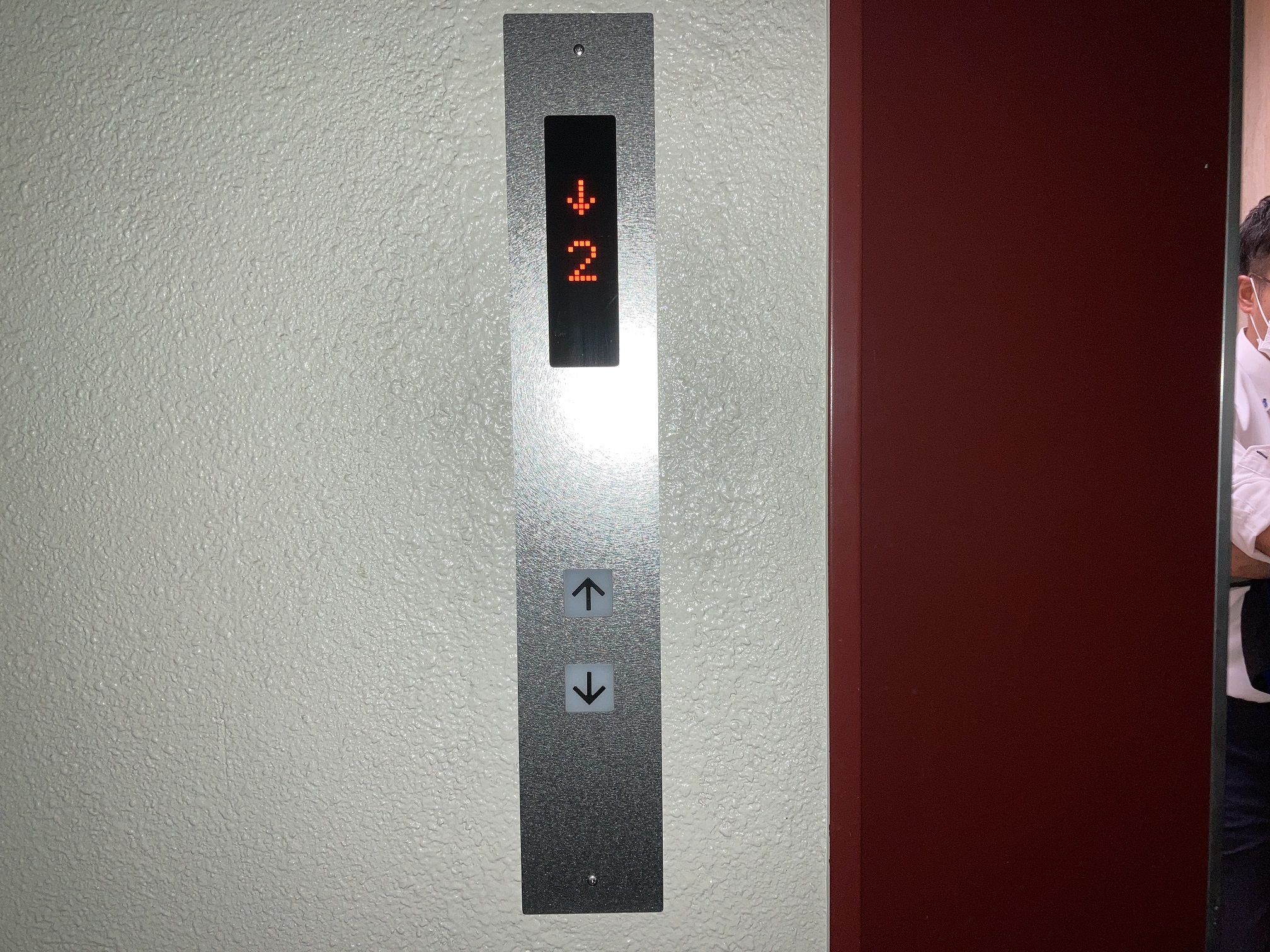

![新:乗場操作盤※2階~9階](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0233.jpg)
新:乗場操作盤※2階~9階
![耐震対策:地震時管制運転装置(P波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0226.jpg)

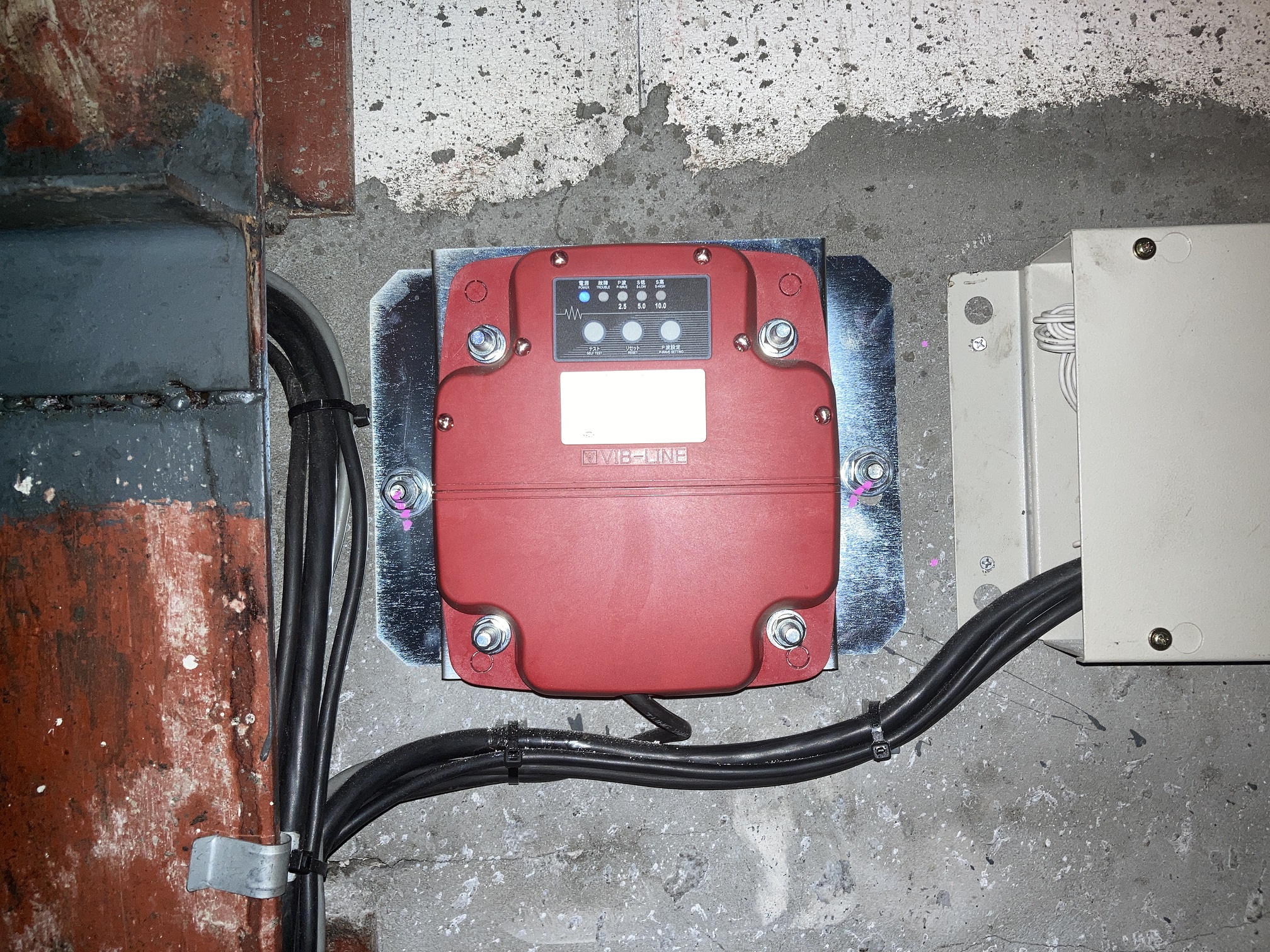

耐震対策:地震時管制運転装置(P波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。

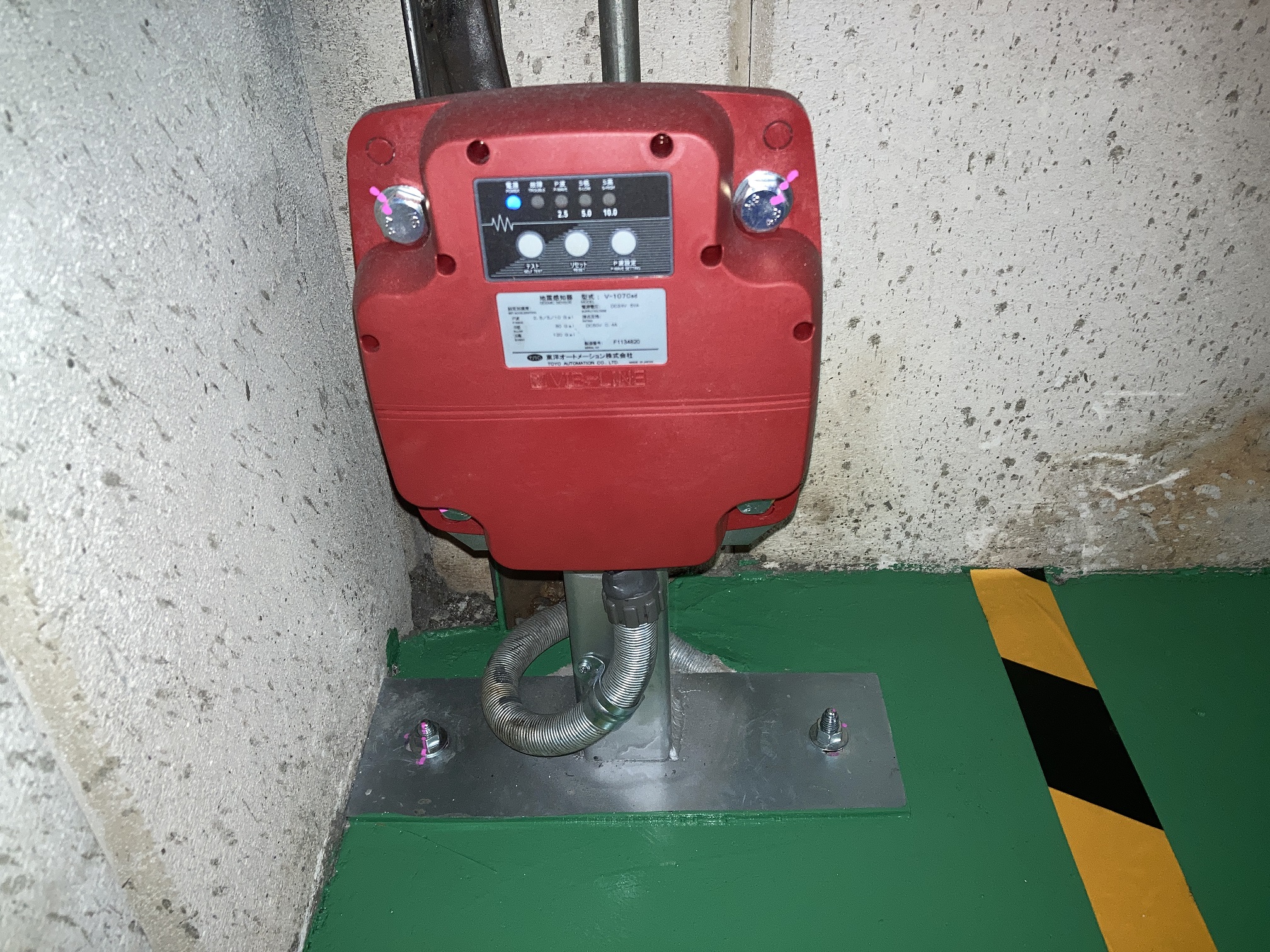

![耐震対策:地震時管制運転装置(S波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/IMG_0219.jpg)
耐震対策:地震時管制運転装置(S波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。
![耐震対策:制御盤転倒防止ワイヤー](https://www.comtec-inc.co.jp/example/wp-content/uploads/d150e758602c2618b822d497b2638064.png)

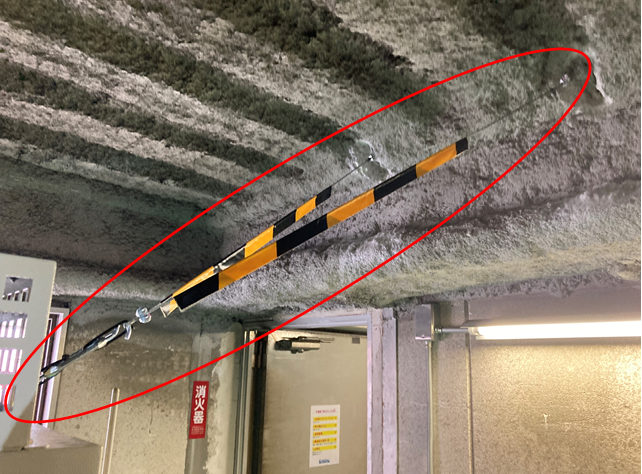

耐震対策:制御盤転倒防止ワイヤー

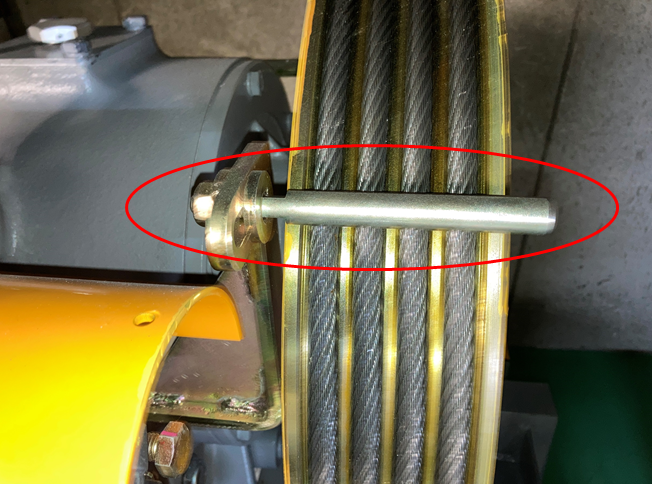

![耐震対策:ワイヤーロープ外れ止め](https://www.comtec-inc.co.jp/example/wp-content/uploads/92fc00155fd0ae1bf3613398e9cfc24d.png)
耐震対策:ワイヤーロープ外れ止め
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
