【国分寺市】マンション 日立製作所製 油圧式エレベーターリニューアル
設置から２９年が経過したＲビル様（国分寺市）の乗用油圧式エレベーター（９名・６００kg・１F-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ
①設置から２９年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の日立製作所より主要部品の供給停止が発表されてしまった事
■リニューアルの課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が１ヶ月超と長期であること。
→ご利用者様の事を考え、「エレベーターの停止期間を少しでも短くしたい。」
②「せっかくなら見た目も一緒に綺麗にしたい。」
上記の課題を踏まえ、工期が短い制御盤・油圧ユニット等の制御リニューアルに加え、カゴ内床マット・カゴ内保護マット交換、カゴ内壁面化粧シート、乗り場化粧シート貼り替えをご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置・停電時管制運転装置の追加、制御盤等の転倒防止対策）
③カゴ内床マット・カゴ内保護マット交換、カゴ内壁面化粧シート、乗り場化粧シート貼り替え
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約５か月後に着工いたしました。
・９日間は、２４時間完全停止
旧：油圧パワーユニット

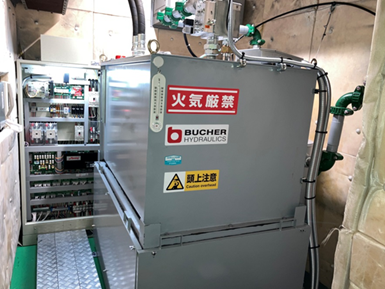

新：油圧パワーユニット

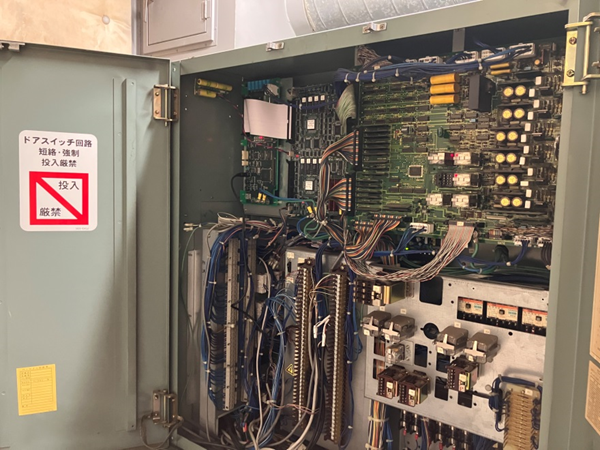

旧：制御盤

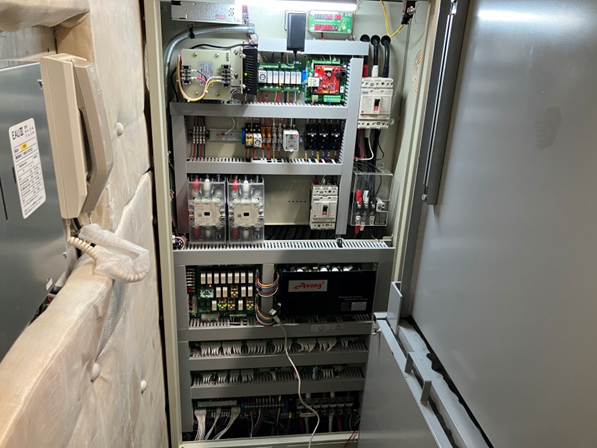

新：制御盤

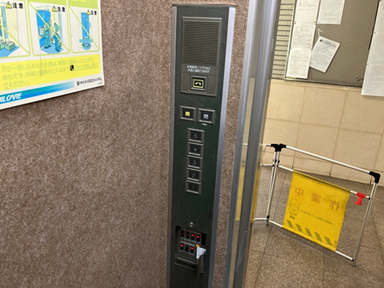

旧:カゴ内操作盤

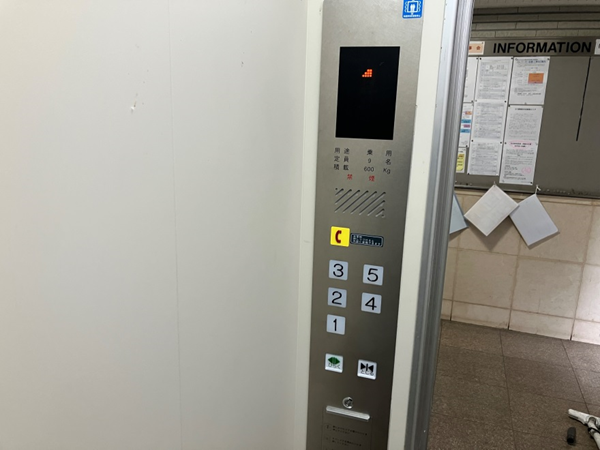

新:カゴ内操作盤

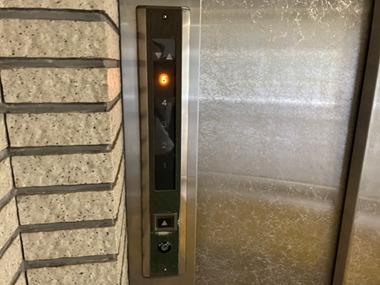

旧：乗場操作盤

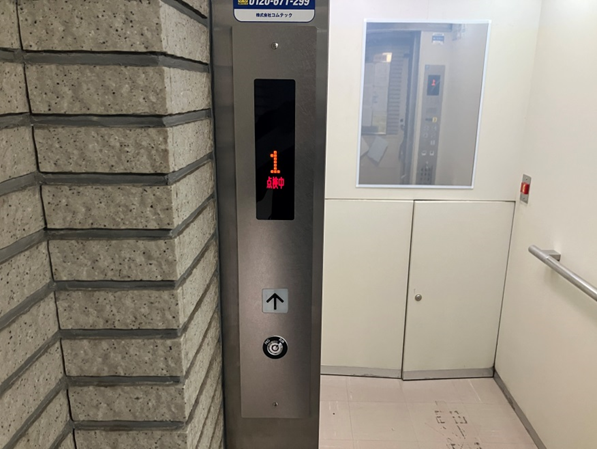

新：乗場操作盤

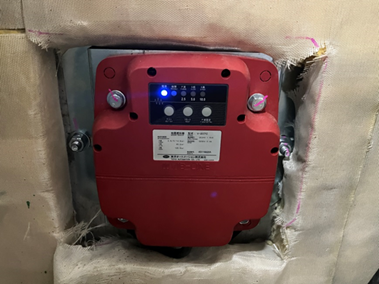

耐震対策：地震時管制運転装置（S波・P波感知）地震発生時に最寄階に着床・停止し、ご利用者様の閉じ込めを防ぎ、安全を確保いたします。

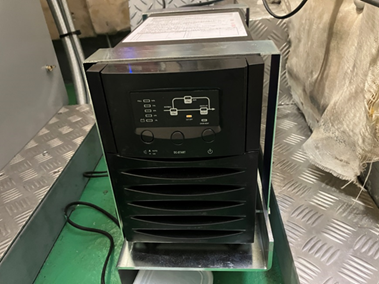

耐震対策：停電時自動着床装置 ※停電発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

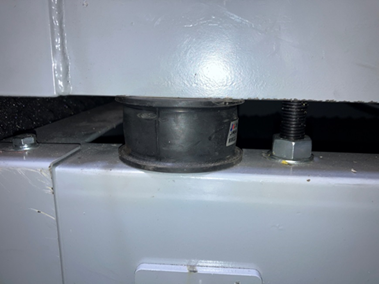

耐震対策：免震ゴム

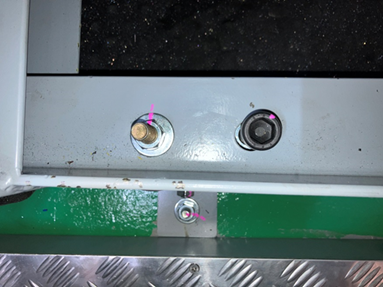

耐震対策：転倒防止固定金具

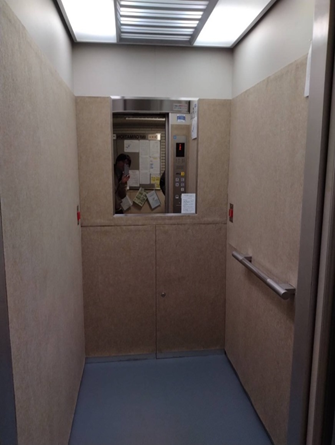

カゴ内壁面化粧シート、カゴ内保護マット交換

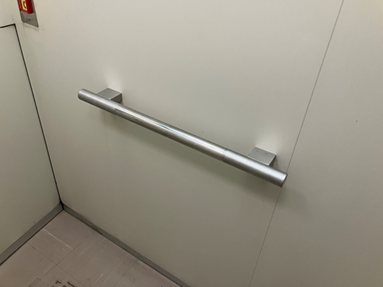

手すり設置
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
