【東小金井市】マンション 三菱電機製 油圧式エレベーターリニューアル
2026/05/12
設置から３４年が経過していたHビル様（東小金井市）の乗用油圧式エレベーター（５名/３５０kg、１F-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ
設置から３４年経過し、制御盤や油圧パワーユニット等の老朽化が進んでいた事
■リニューアルにあたっての課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が１ヶ月超と長期であること。
→「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「見た目もせっかくなので綺麗にしたい。」
ということでしたので、工期が短い制御盤・油圧ユニット等の制御リニューアルに加え、カゴ内化粧シート貼り・床タイル交換をご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置・停電時自動着床装置の追加、制御盤等の転倒防止対策）
③カゴ内化粧シート貼り・床タイル交換・カゴ内照明LED化
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材（耐久材）
■工程について
部品製作のために測量調査行い、約６か月後に着工いたしました。
・８日間はエレベーターを２４時間完全停止
旧：油圧ユニット

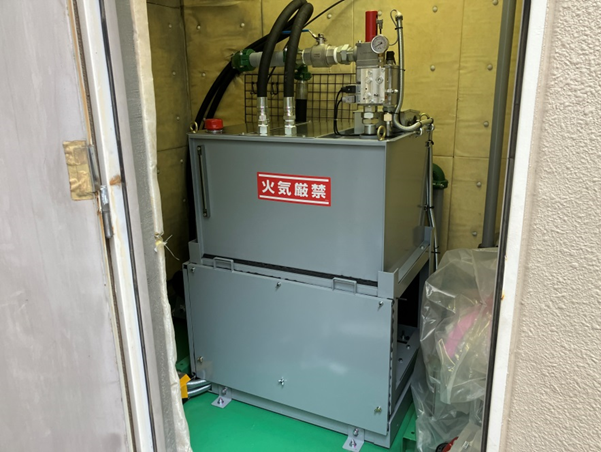

新：油圧ユニット

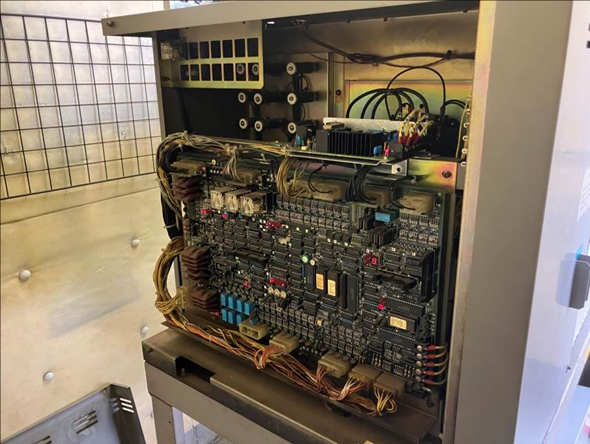

旧：制御盤

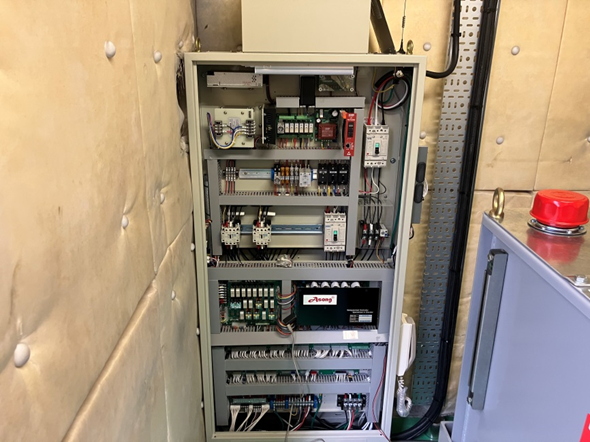

新：制御盤

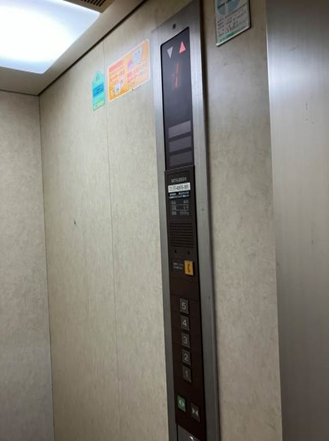

旧：カゴ内操作盤

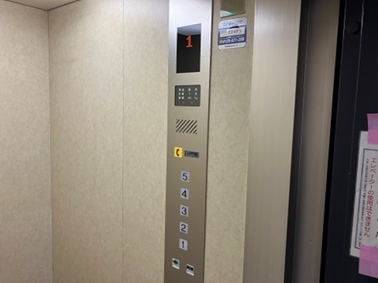

新：カゴ内操作盤

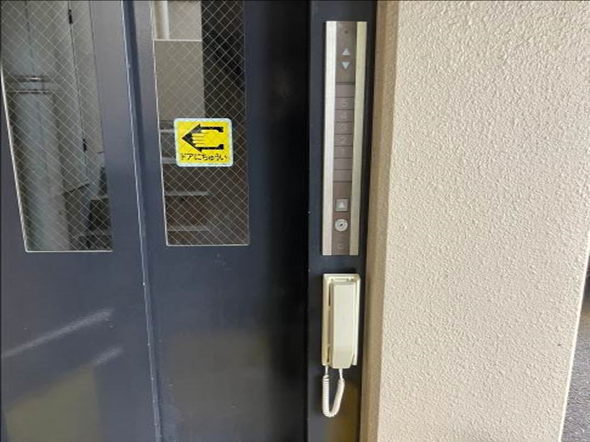

旧：乗り場操作盤

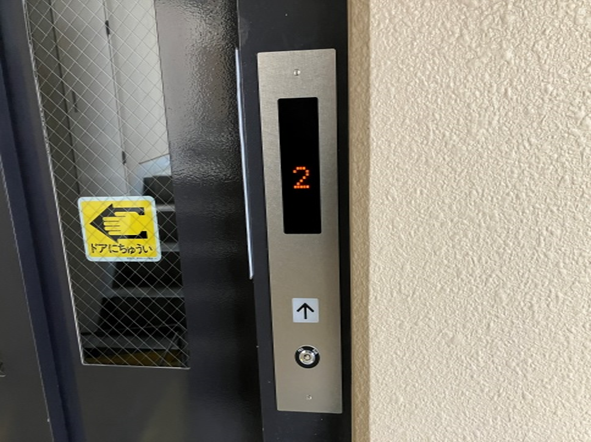

新：乗り場操作盤

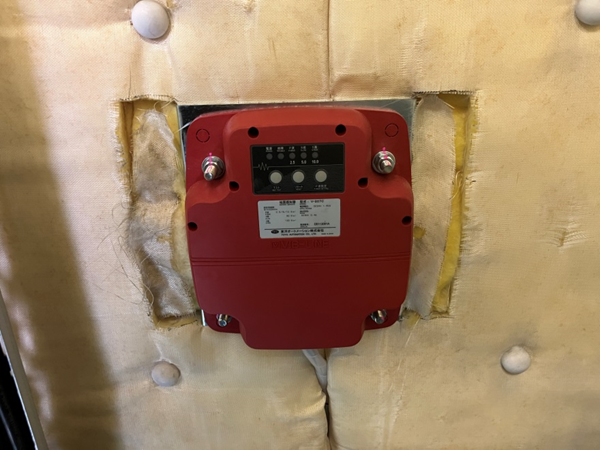

耐震対策：地震時管制運転装置（S波・P波感知）地震発生時に最寄階に着床・停止し、ご利用者様の閉じ込めを防ぎ、安全を確保いたします。

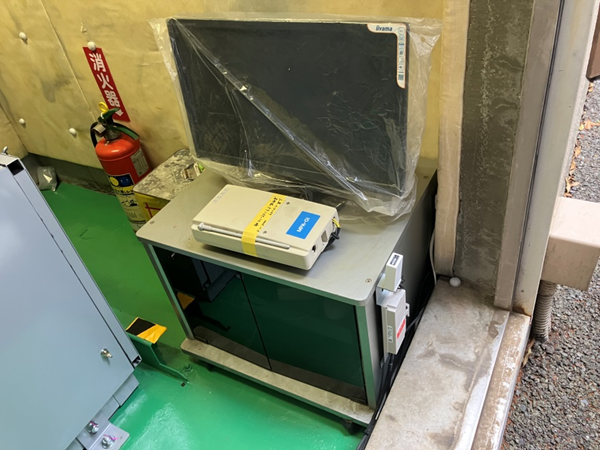

耐震対策：停電時自動着床装置 ※停電発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

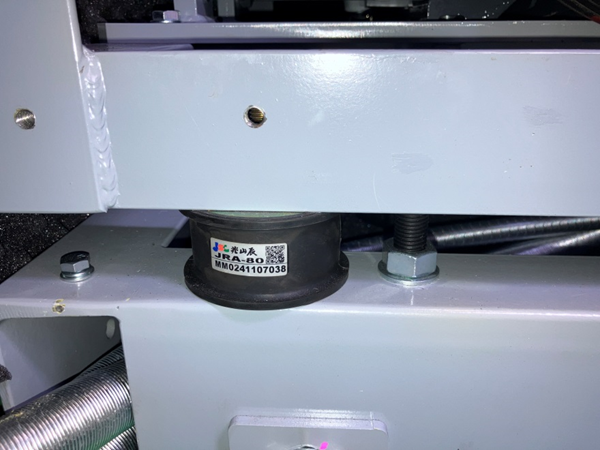

耐震対策：免震ゴム・ナット締め（油圧パワーユニット）

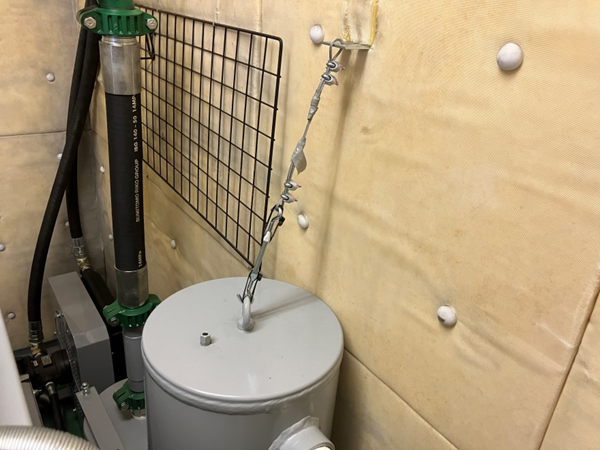

耐震対策：転倒防止金具留め（機械室内）

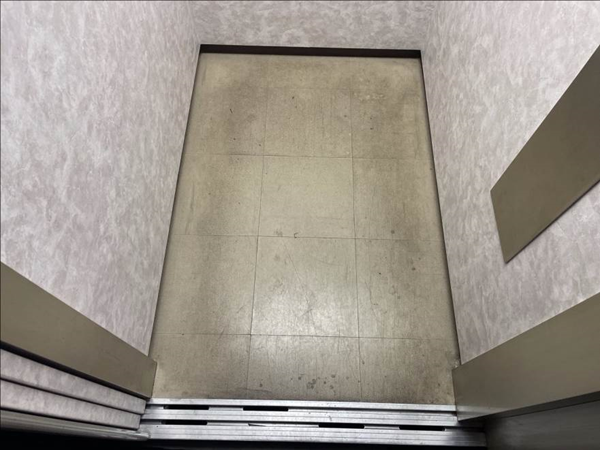

旧：カゴ内床タイル
新：カゴ内床タイル

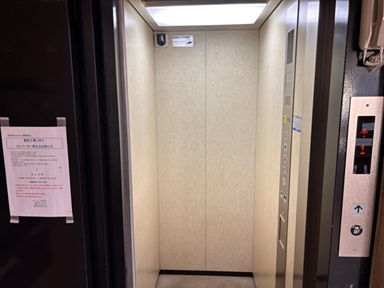

旧：カゴ内化粧シート

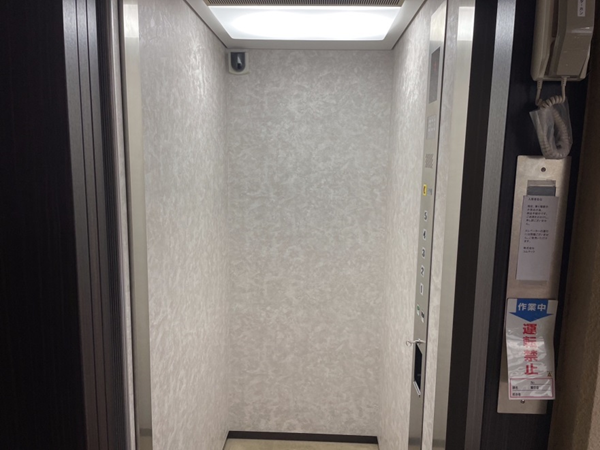

新：カゴ内化粧シート

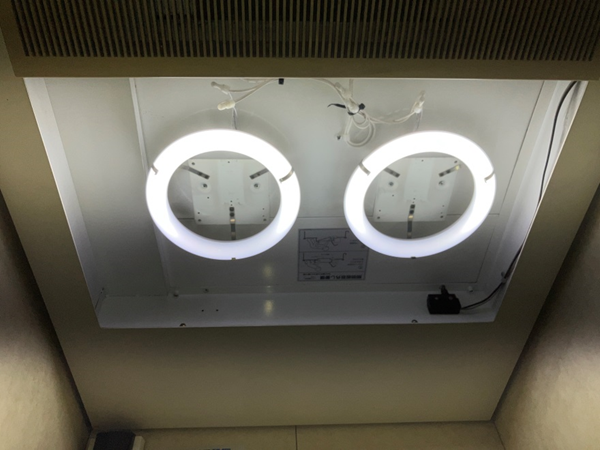

カゴ内照明LED化
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
