【港区】その他建物 東芝エレベータ製 油圧式エレベーターリニューアル
2025/11/12
設置から３２年が経過し、製造元である東芝エレベータより２０２４年３月で主要部品の供給停止が発表されていた、Mビル様（港区）の乗用油圧式エレベーター（６名・４５０kg・１F-５F・５停止）をリニューアルいたしました。
■リニューアルのきっかけ
①設置から３２年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の東芝エレベータより主要部品の供給停止が発表されてしまった事
■リニューアルの課題
①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が１ヶ月超と長期であること。
→ご利用者様の事を考え、「エレベーターの停止期間を少しでも短くしたい。」
上記の課題を踏まえ、工期が短い制御盤・油圧ユニット等の制御リニューアルをご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置・停電時管制運転装置の追加、制御盤等の転倒防止対策）
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約５か月後に着工いたしました。
・９日間は、２４時間完全停止
旧：油圧パワーユニット
新：油圧パワーユニット

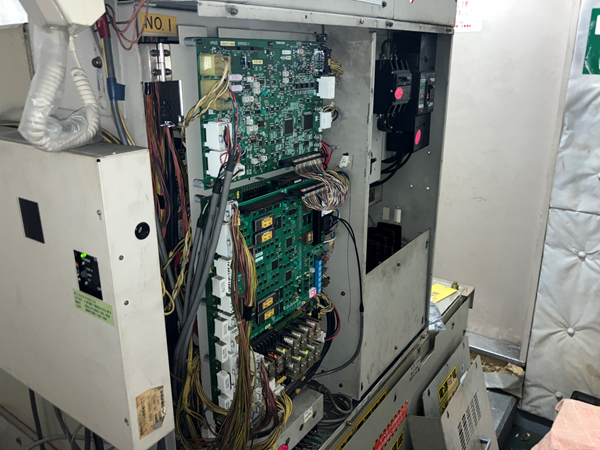

旧：制御盤

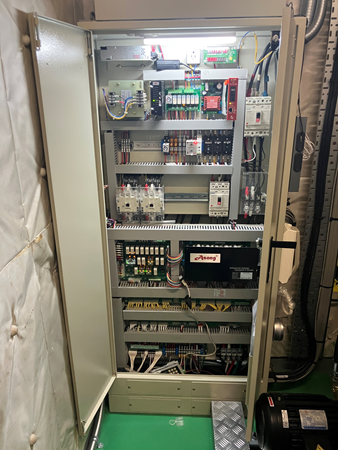

新：制御盤

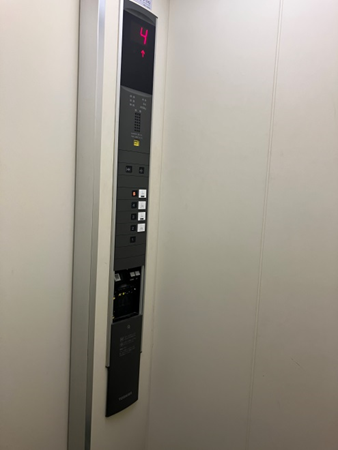

旧：カゴ内操作盤

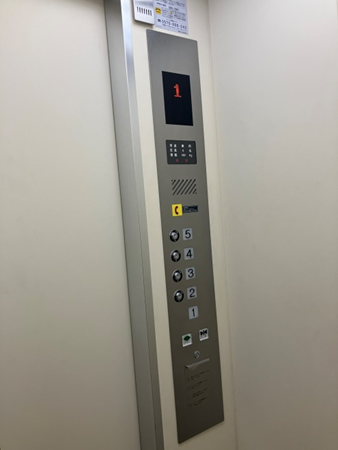

新：カゴ内操作盤

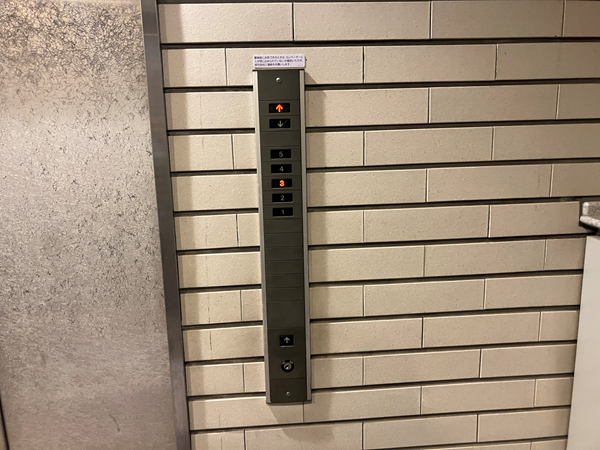

旧：乗場操作盤

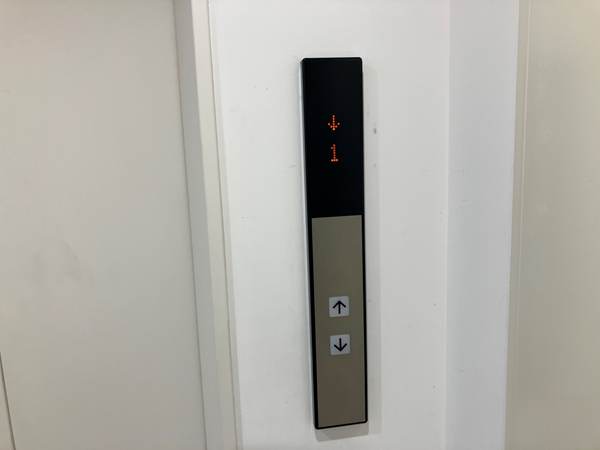

新：乗場操作盤

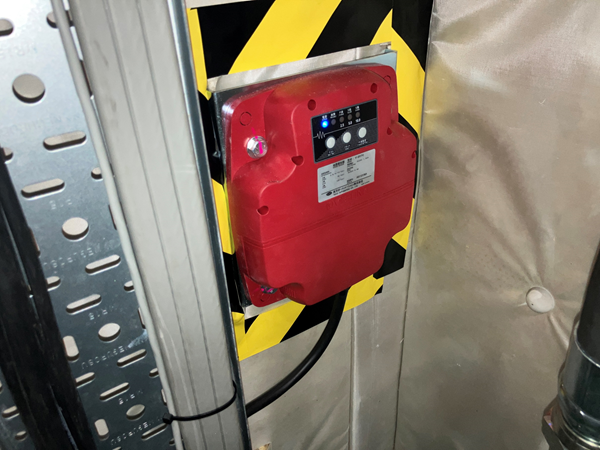

耐震対策：地震時管制運転装置（S波・P波感知）地震発生時に最寄階に着床・停止し、ご利用者様の閉じ込めを防ぎ、安全を確保いたします。

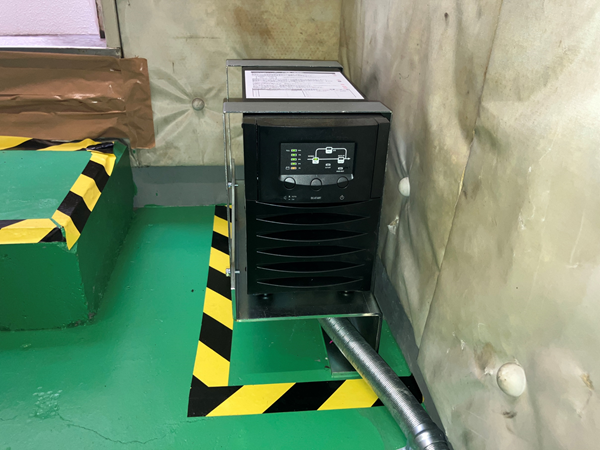

耐震対策：停電時自動着床装置 ※停電発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

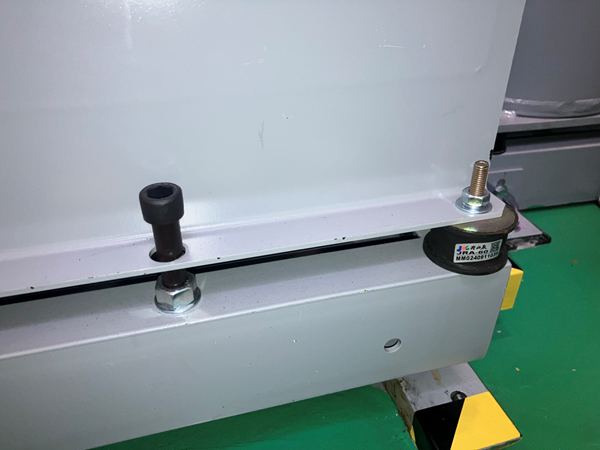

耐震対策：免震ゴム・ダブルナット締め（油圧パワーユニット）

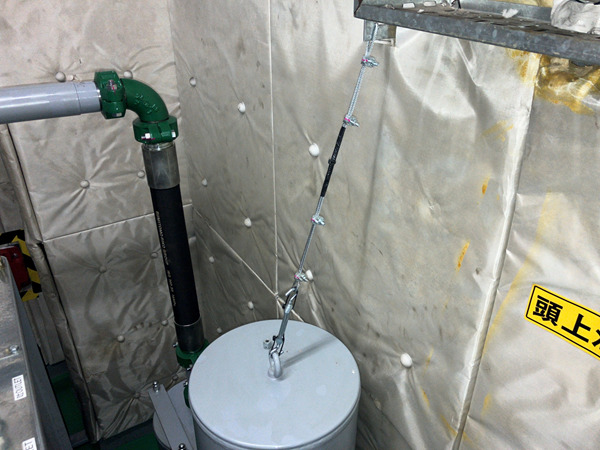

耐震対策：転倒防止ワイヤー（サイレンサー）
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。
エレベーターの状態やお客様のご要望に応じて、リニューアルプランをご提案させて頂きます。
油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
