【大和市】マンション 三菱電機製 ロープ式エレベーターリニューアル
2025/07/02
設置から２７年が経過していたFビル様（大和市）の乗用ロープ式エレベーター（６名、４５０kg、１F-１２F・１２停止）をリニューアルいたしました。
■リニューアルのきっかけ
①設置から２７年経過し、制御盤や巻上機等の老朽化が進んでいた事
■リニューアルにあたっての課題
①「ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「せっかくなので、見た目も綺麗にしたい。」
上記の課題を踏まえ、使える部品は極力流用した制御盤・巻上機等の制御リニューアルに加え、意匠工事（カゴ内化粧シート貼り・各階乗場扉/三方枠化粧シート貼り・床タイル貼り・床マット交換・保護マット交換）をご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策（地震時管制運転装置の追加、停電時自動着床装置の追加、機械室内/昇降路内の機器転倒・外れ防止策）
③意匠工事（カゴ内化粧シート貼り・各階乗場扉/三方枠化粧シート貼り・床タイル貼り・床マット交換・保護マット交換）
※流用箇所： レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査を行い、約７か月後に着工いたしました。
・１２日間は、エレベーターを２４時間完全停止
・５日間は、意匠作業中のみ停止
旧：巻上機

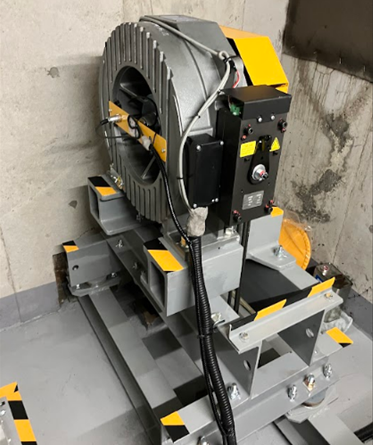

新：巻上機

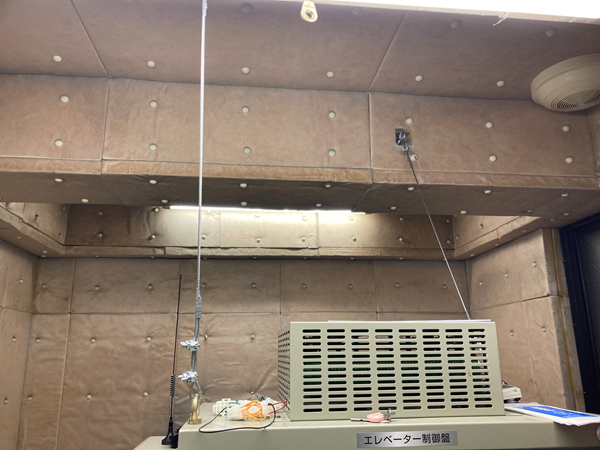

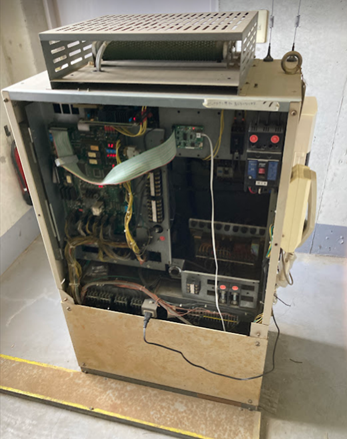

旧：制御盤

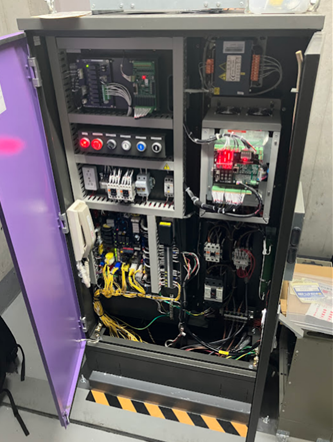

新：制御盤

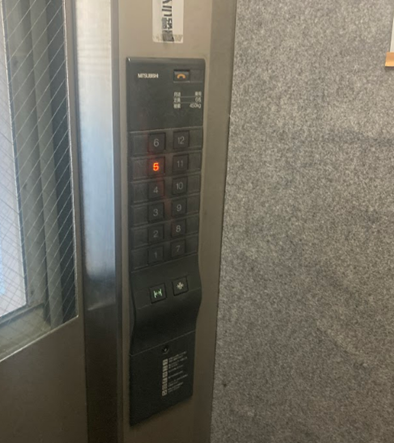

旧：カゴ内操作盤

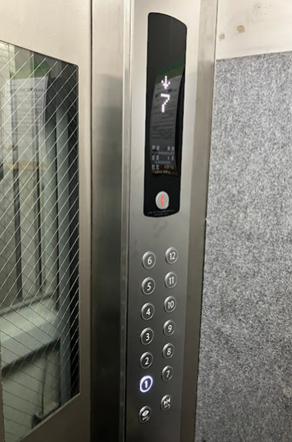

新：カゴ内操作盤

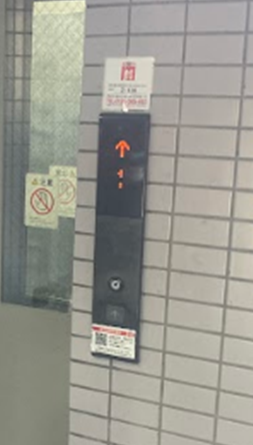

旧：乗場操作盤

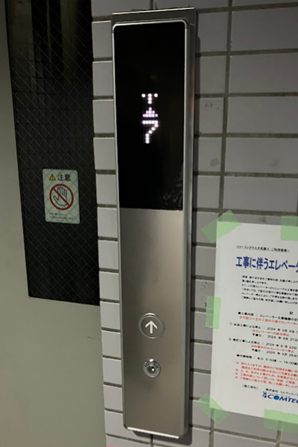

新：乗場操作盤

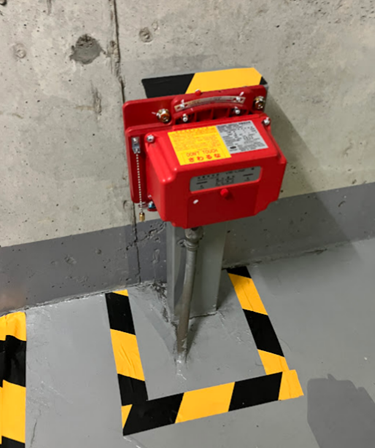

耐震対策：地震時管制運転装置（S波感知）※地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。

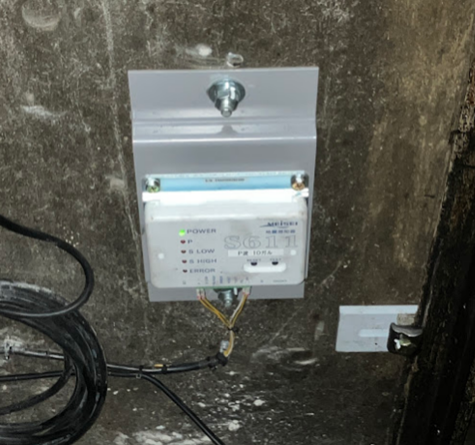

耐震対策：地震時管制運転装置（P波感知）※地震発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

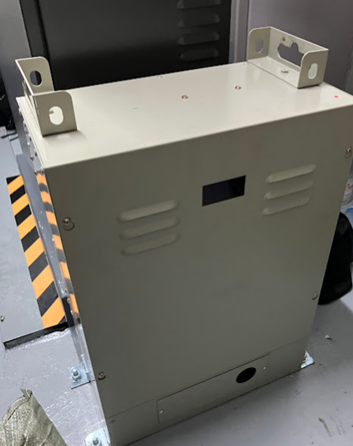

耐震対策：停電時自動着床装置 ※停電発生時に最寄階に着床し、ご利用者様の閉じ込めを防ぎます。

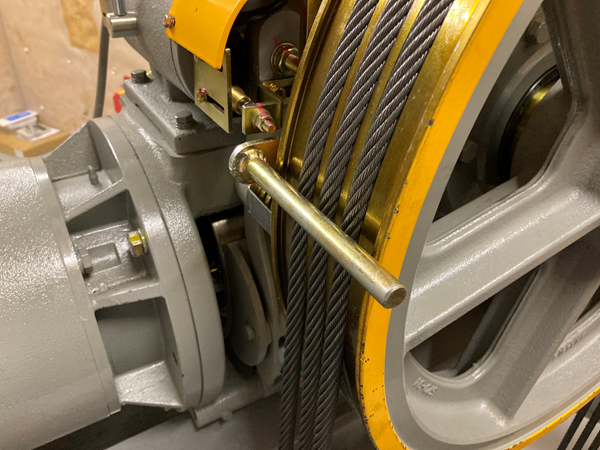

耐震対策：主ロープ外れ止め
耐震対策：転倒防止ワイヤー

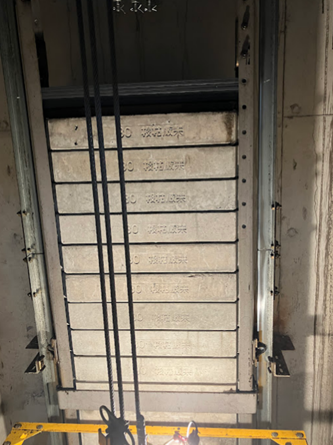

耐震対策：釣合い重り脱落防止

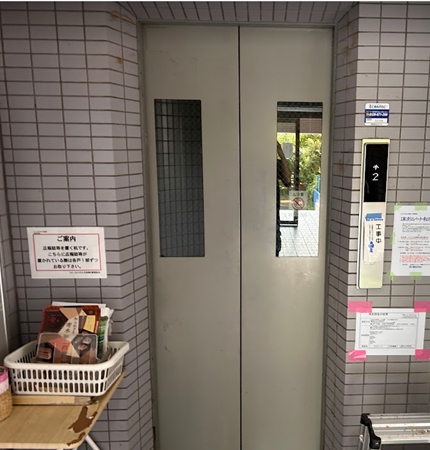

旧：各階乗場扉/三方枠

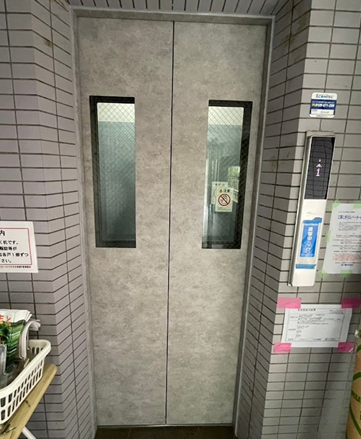

新：各階乗場扉/三方枠

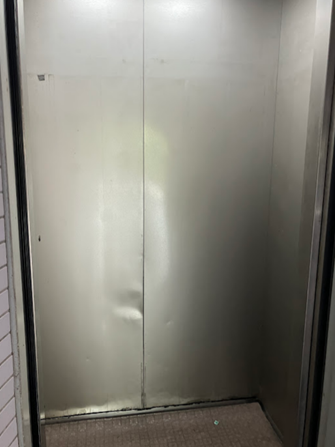

旧：カゴ内

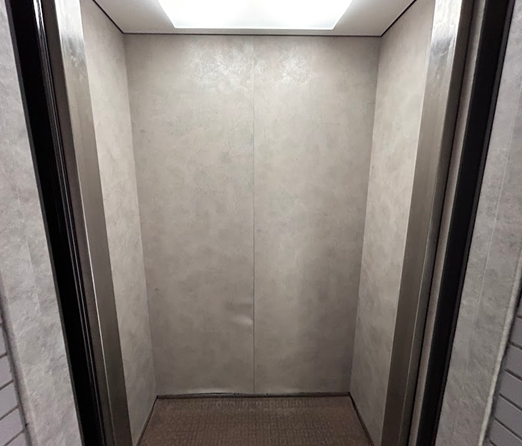

新：カゴ内

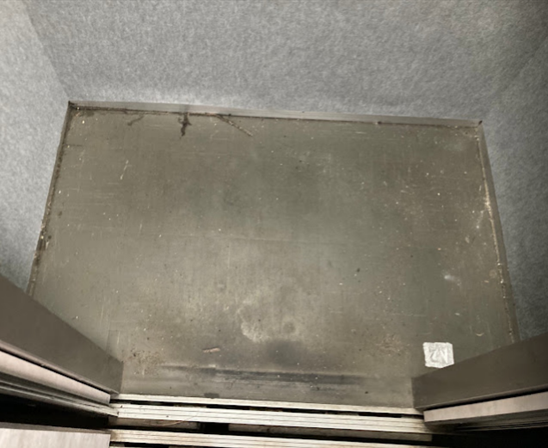

旧：床タイル

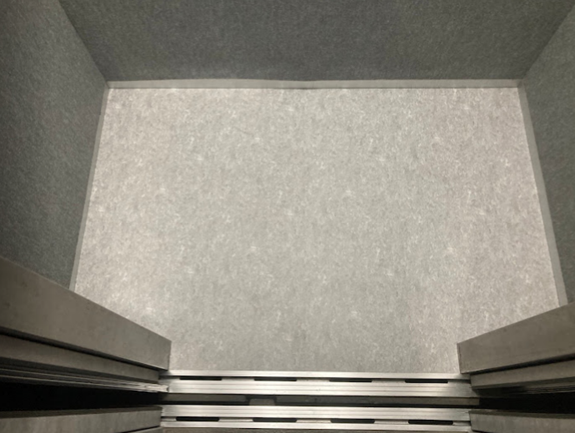

新：床タイル
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問やご不明点等ありましたら、お気軽にご連絡下さい。
