【武蔵野市】店舗 日立製作所製 油圧式エレベーターリニューアル事例

2024/01/23

設置から34年が経過し、日立製作所より2017年12月で主要部品の供給停止が発表されていたTビル様(武蔵野市)の、乗用油圧式エレベーター(11名・750kg・1F-4F・4停止)をリニューアル致しました。



■リニューアルのきっかけ?

①設置から34年経過し、制御盤や油圧ユニット等の老朽化が進んでいたこと。

②製造元の日立製作所より主要部品の供給停止が発表されてしまったこと。



■リニューアルにあたっての課題

①メーカー推奨である、油圧式からロープ式への入替工事の場合、工期が1ヶ月超と長期であること。

 →ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい

上記の課題を踏まえ、工期が短い制御盤・油圧ユニット等の制御リニューアルをご提案いたしました。



■リニューアル内容

①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事

②耐震対策(地震時管制運転装置、停電時自動着床装置、転倒防止対策)

※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)



■工程について

部品製作のために測量調査行い、約7か月後に着工致しました。

5日間はエレベーターを24時間完全停止

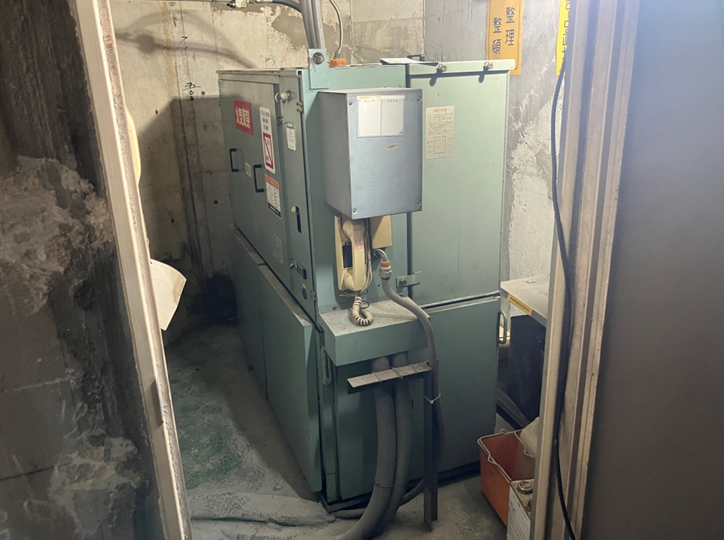

旧:パワーユニット
旧:パワーユニット
新:パワーユニット
新:パワーユニット
旧:制御盤
旧:制御盤
新:制御盤
新:制御盤
旧:かご内操作盤
旧:かご内操作盤
新:かご内操作盤
新:かご内操作盤
旧:乗場操作盤
旧:乗場操作盤
新:乗場操作盤
新:乗場操作盤
耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
耐震対策:地震時管制運転装置(P波感知)地震発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。
耐震対策:地震時管制運転装置(S波感知)地震発生時にEVを停止させ、ご利用者様の安全を確保いたします。
耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
耐震対策:停電時自動着床装置 停電発生時にEVを最寄階に着床させ、ご利用者様の閉じ込めを防ぎます。
耐震対策:油圧ユニット転倒防止金具
耐震対策:油圧ユニット転倒防止金具
耐震対策:免震ゴム
耐震対策:免震ゴム
耐震対策:制御盤転倒防止金具
耐震対策:制御盤転倒防止金具

弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。

エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。

油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
