【足立区】オフィス・テナントビル 三菱電機製 ロープ式エレベーターリニューアル工事
2022/05/25
設置から33年が経過していたTビル様(足立区)の乗用ロープ式エレベーター(6名、450kg、1-8F・8停止)をリニューアル致しました。
■リニューアルのきっかけ?
設置から33年経過し、制御盤や巻上機等の老朽化が進んでいた事
■リニューアルにあたっての課題点
①「住んでいる方のことを考え、エレベーターの停止期間を少しでも短くしたい。」
②「既存のエレベーターの形を活かしつつ、目に見える部分も綺麗にしたい」
という事でしたので、使える部品は極力流用した油圧式から油圧式へのリニューアルに加え、エレベーターのかご内装のシート貼り等の意匠工事をご提案いたしました。
■リニューアル内容
①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)
③エレベーターかご内の化粧シート貼り、養生マット、手摺・鏡取付、かご内照明LED化、かご内床タイル・床マット、各階乗場扉の化粧シート貼り
※流用箇所: レール・かご室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査を行い、約4か月後に着工しました。
・8日間はエレベーターを24時間完全停止
・4日間は意匠工事の為、作業中のみエレベーター停止
![旧:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image004-14.png)

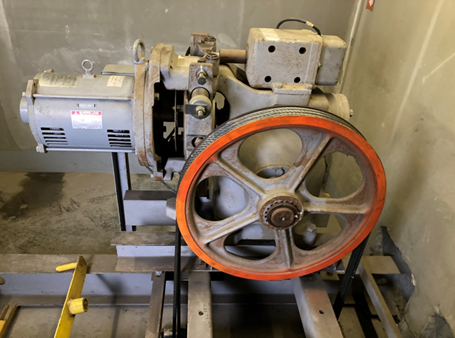

旧:巻上機
![新:巻上機](https://www.comtec-inc.co.jp/example/wp-content/uploads/image028-8.png)

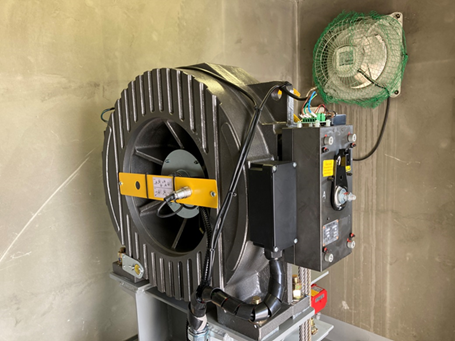

新:巻上機
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image006-22.png)

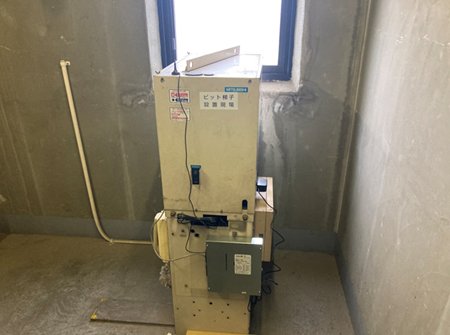

旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image030-5.png)

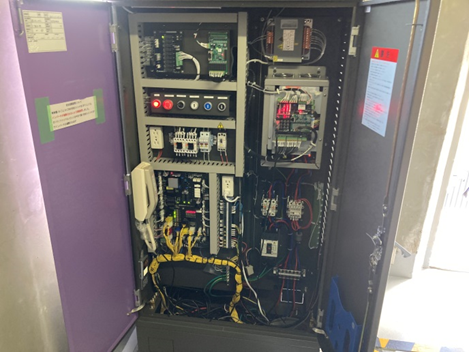

新:制御盤
![旧:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image024-9.png)

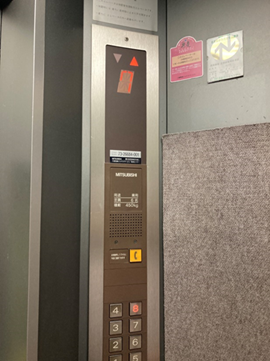

旧:かご内操作盤
![新:かご内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image049-7.png)

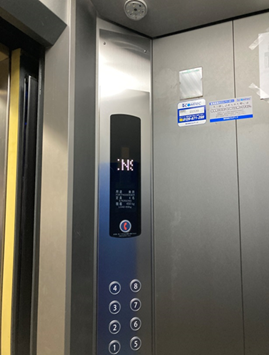

新:かご内操作盤
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image026-11.png)

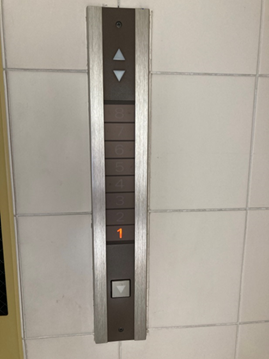

旧:乗場操作盤
![新:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image051-9.png)

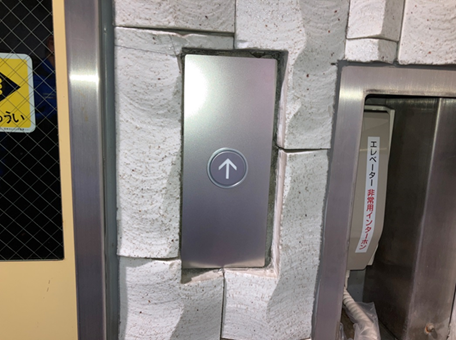

新:乗場操作盤
![耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image053-8.png)

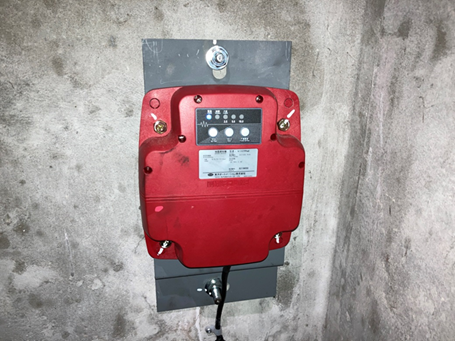

耐震対策:地震時管制運転装置(S波・P波感知)地震発生時に最寄階に停止し、ご利用者様の安全を確保いたします。
![耐震対策:停電時自動着床装置](https://www.comtec-inc.co.jp/example/wp-content/uploads/image055-8.png)

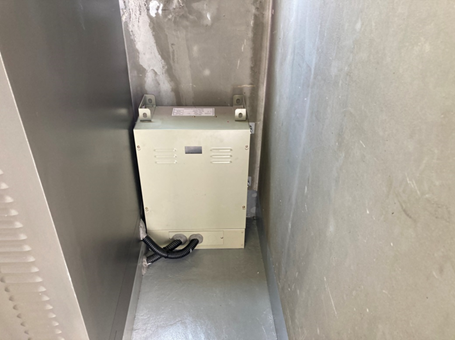

耐震対策:停電時自動着床装置
![新:かご内 化粧シート貼り・鏡(ステンレス鏡面仕上げ)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image067-13.png)

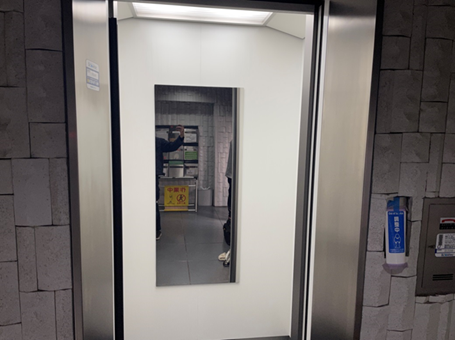

新:かご内 化粧シート貼り・鏡(ステンレス鏡面仕上げ)
![新:かご内 手摺・養生マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image073-9.png)

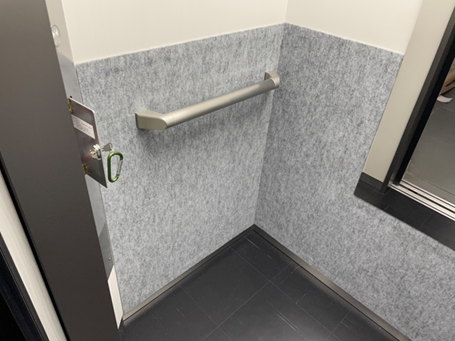

新:かご内 手摺・養生マット
![新:かご内 照明LED化](https://www.comtec-inc.co.jp/example/wp-content/uploads/image065-10.png)

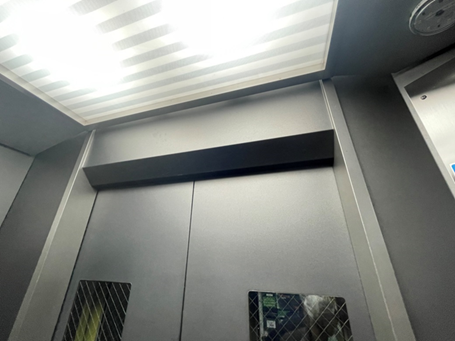

新:かご内 照明LED化
![新:かご床 床タイル](https://www.comtec-inc.co.jp/example/wp-content/uploads/image069-6.png)

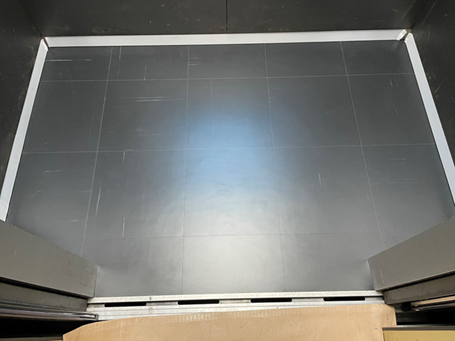

新:かご床 床タイル
![新:かご内 床マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image075-4.png)

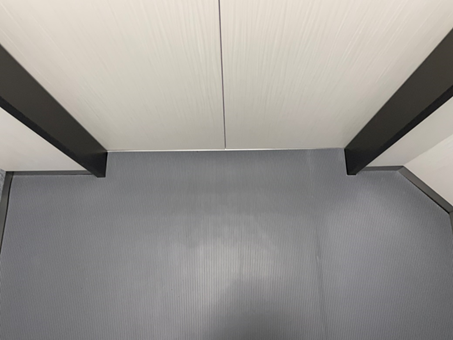

新:かご内 床マット
![新:各階乗場 化粧シート貼り](https://www.comtec-inc.co.jp/example/wp-content/uploads/image071-8.png)

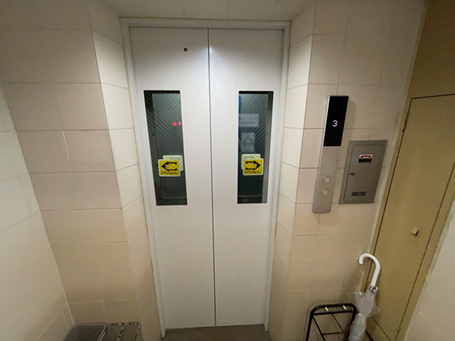

新:各階乗場 化粧シート貼り
弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。
ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽に連絡下さい。
