【入間市】オフィス・テナントビル 三菱電機製 ロープ式エレベーターリニューアル

2021/02/05

設置から31年が経過していたEビル様(入間市)の乗用ロープ式エレベーター(6名、450kg、1-6F・6停止)をリニューアルいたしました。



リニューアルのきっかけ?

①設置から31年経過し、制御盤や巻上機等の老朽化が進んでいた事



リニューアルにあたっての課題点

①「住んでいる方のことを考え、エレベーターの停止期間を少しでも短くしたい。」

という事でしたので、使える部品は極力流用した制御盤・巻上機等の制御リニューアルをご提案いたしました。



リニューアル内容

①制御盤・巻上機・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事

②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)

※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・カウンターウェイト等の鉄骨部材(耐久材)



工程について

部品製作のために測量調査を行い、約4か月後に着工いたしました。

・8日間はエレベーターを24時間完全停止

旧:巻上機
旧:巻上機

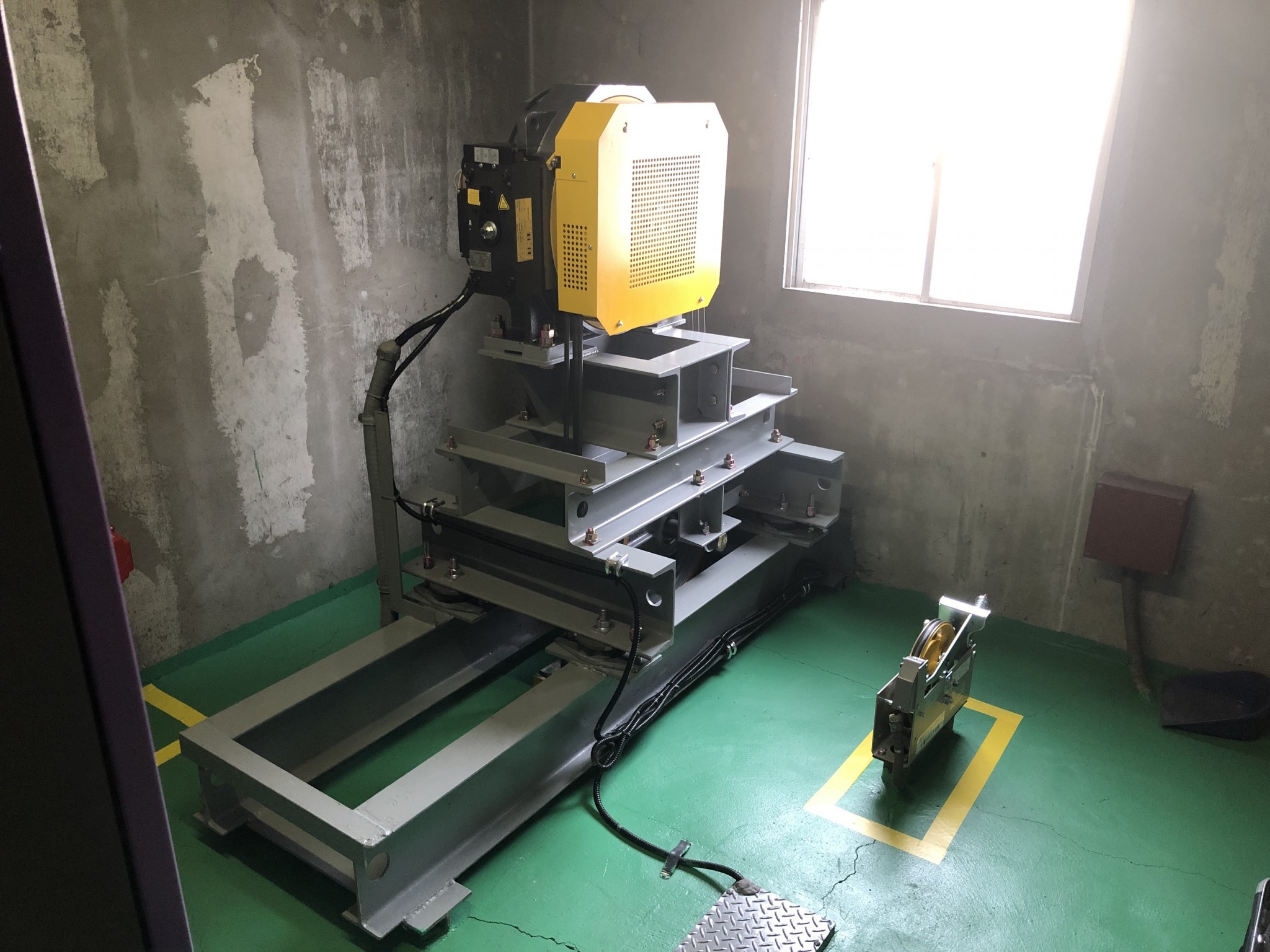

新:巻上機
新:巻上機

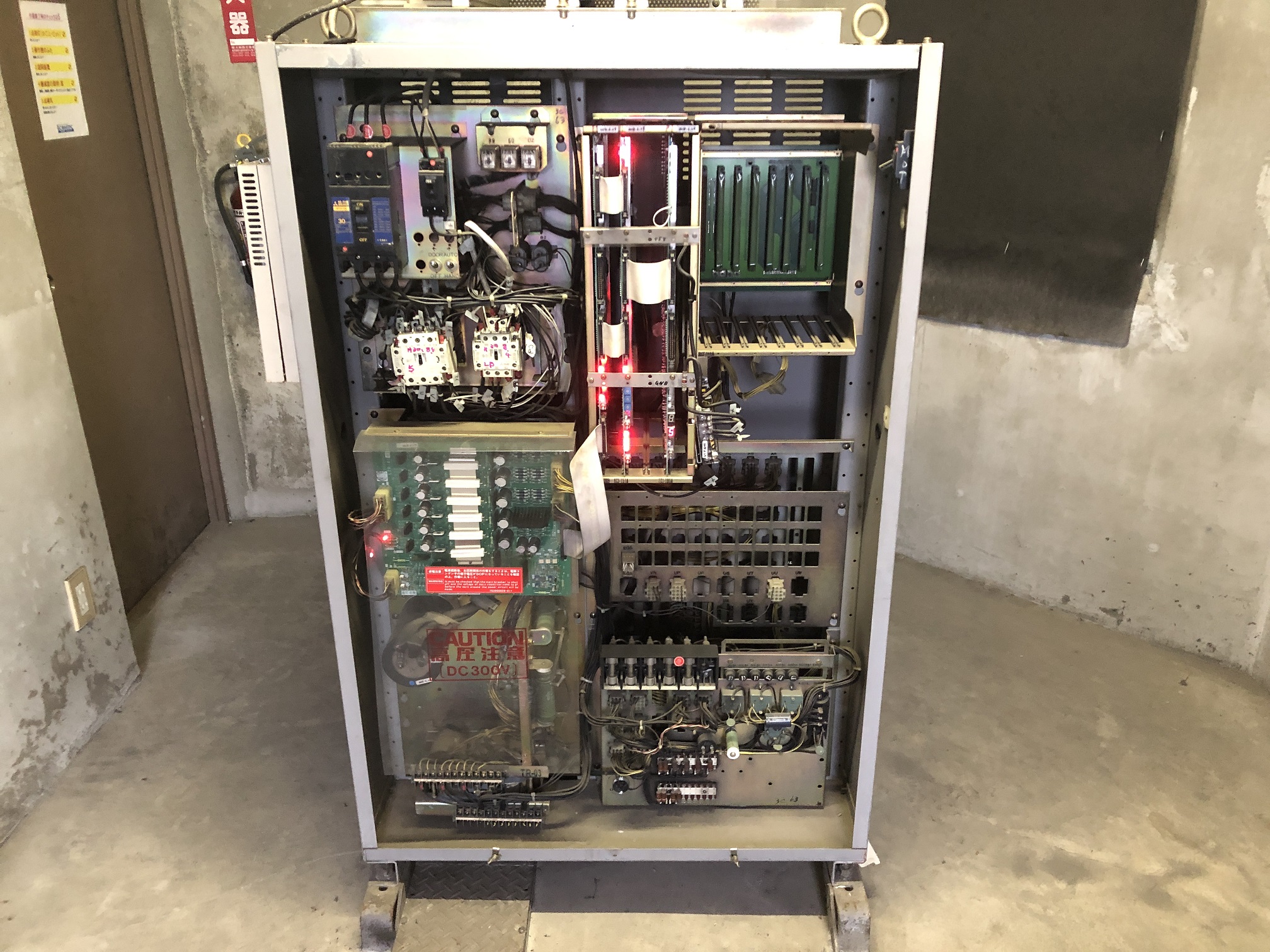

旧:制御盤
旧:制御盤

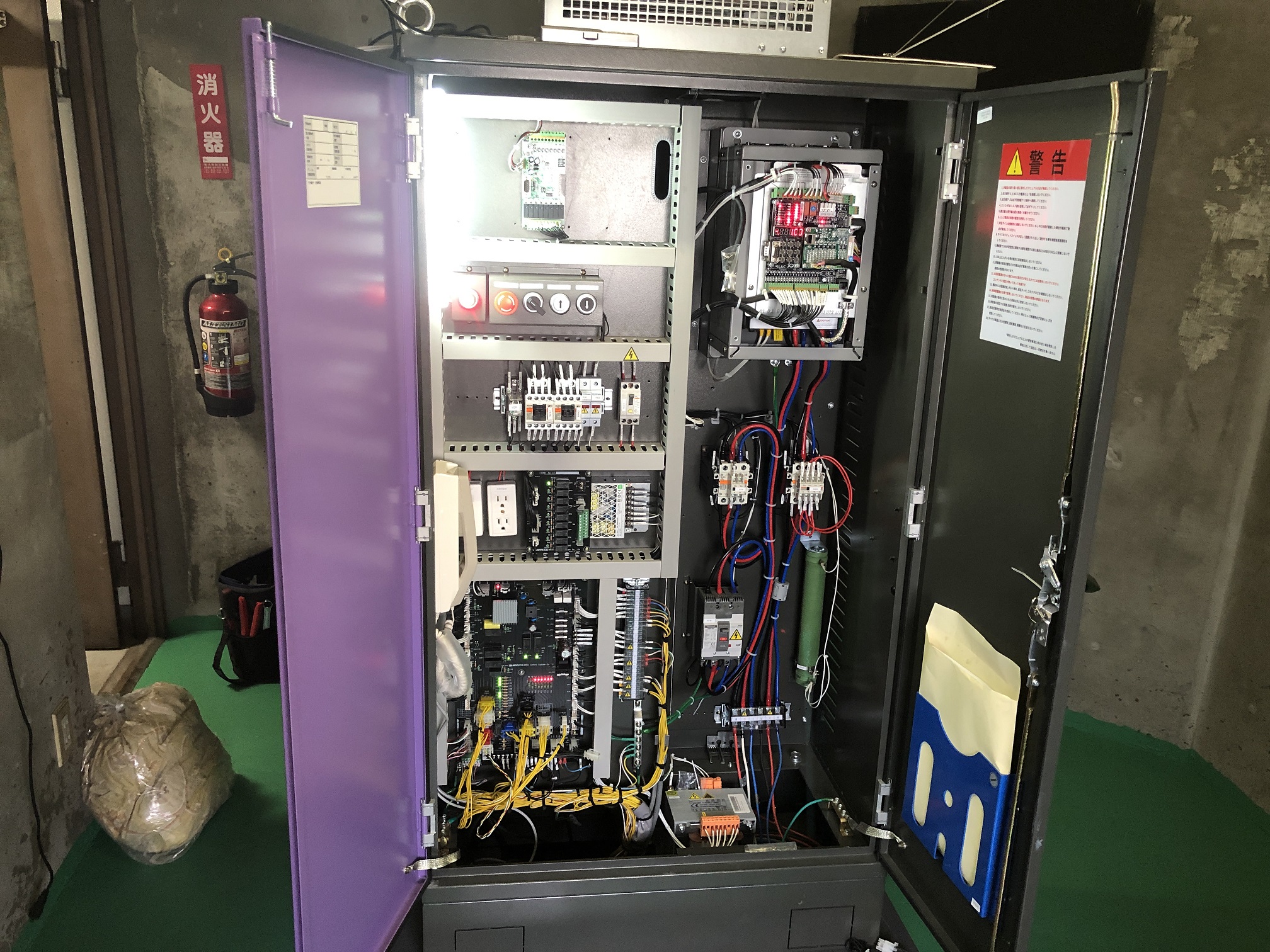

新:制御盤
新:制御盤

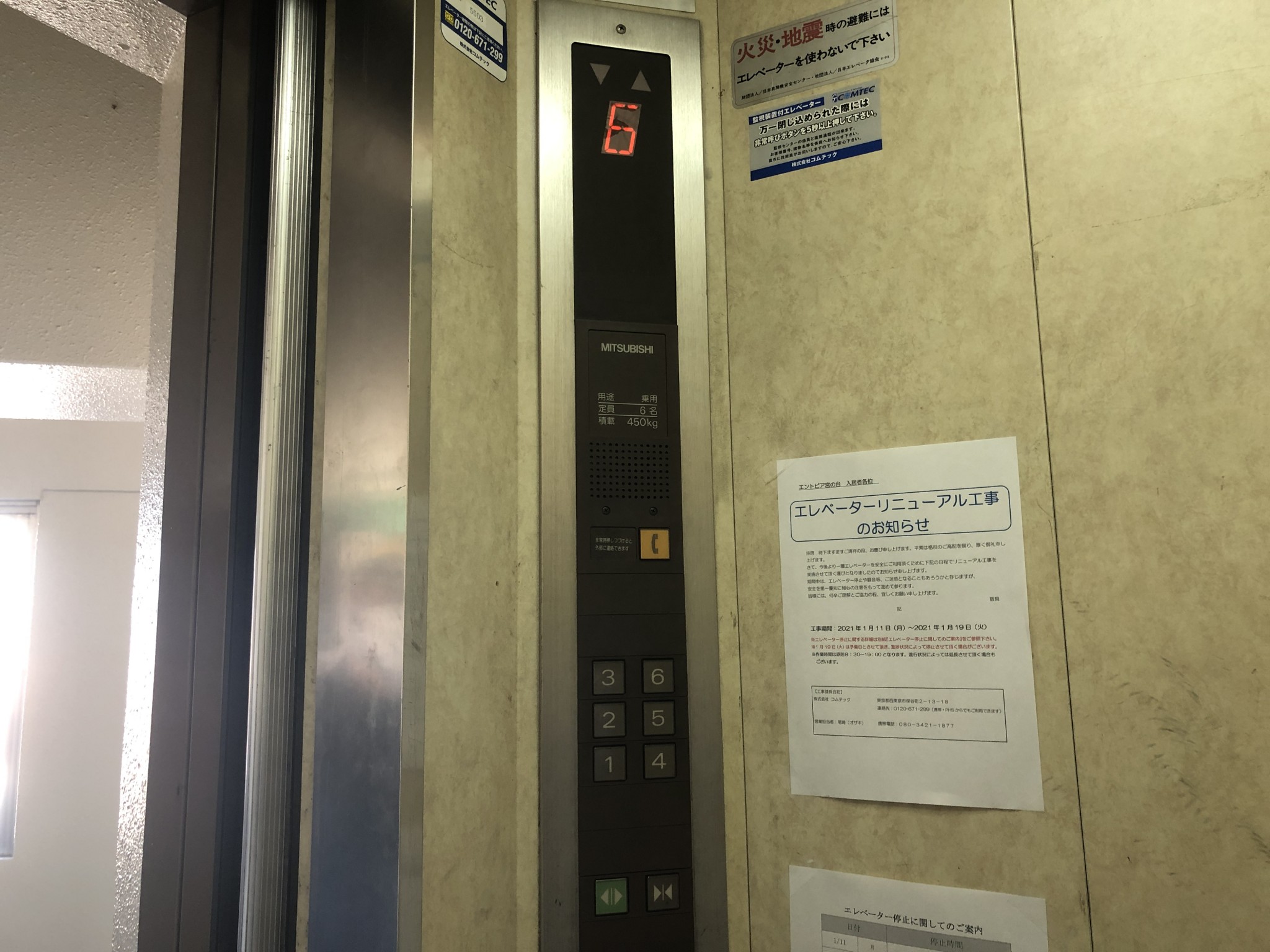

旧:かご内操作盤
旧:かご内操作盤

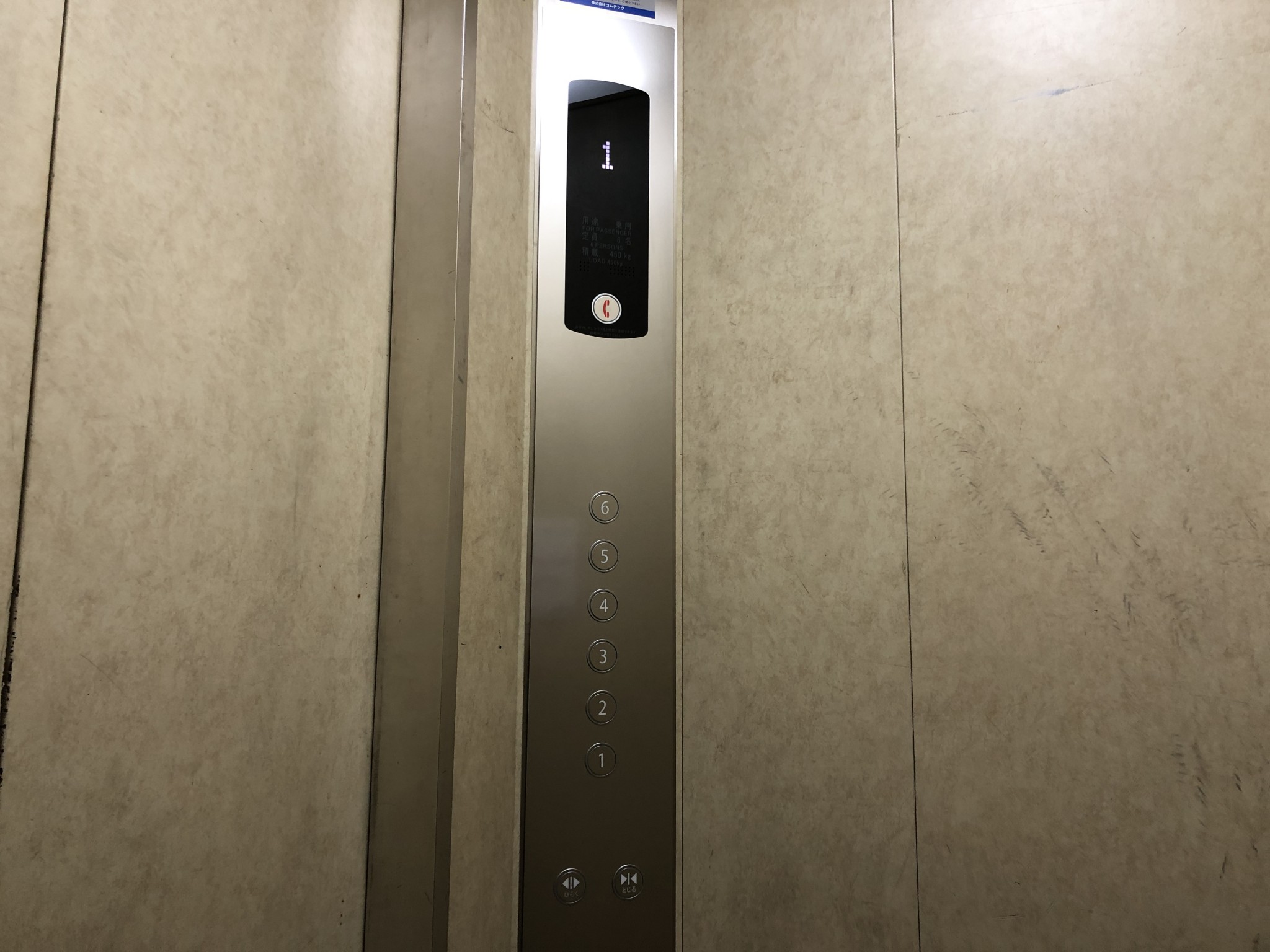

新:かご内操作盤
新:かご内操作盤

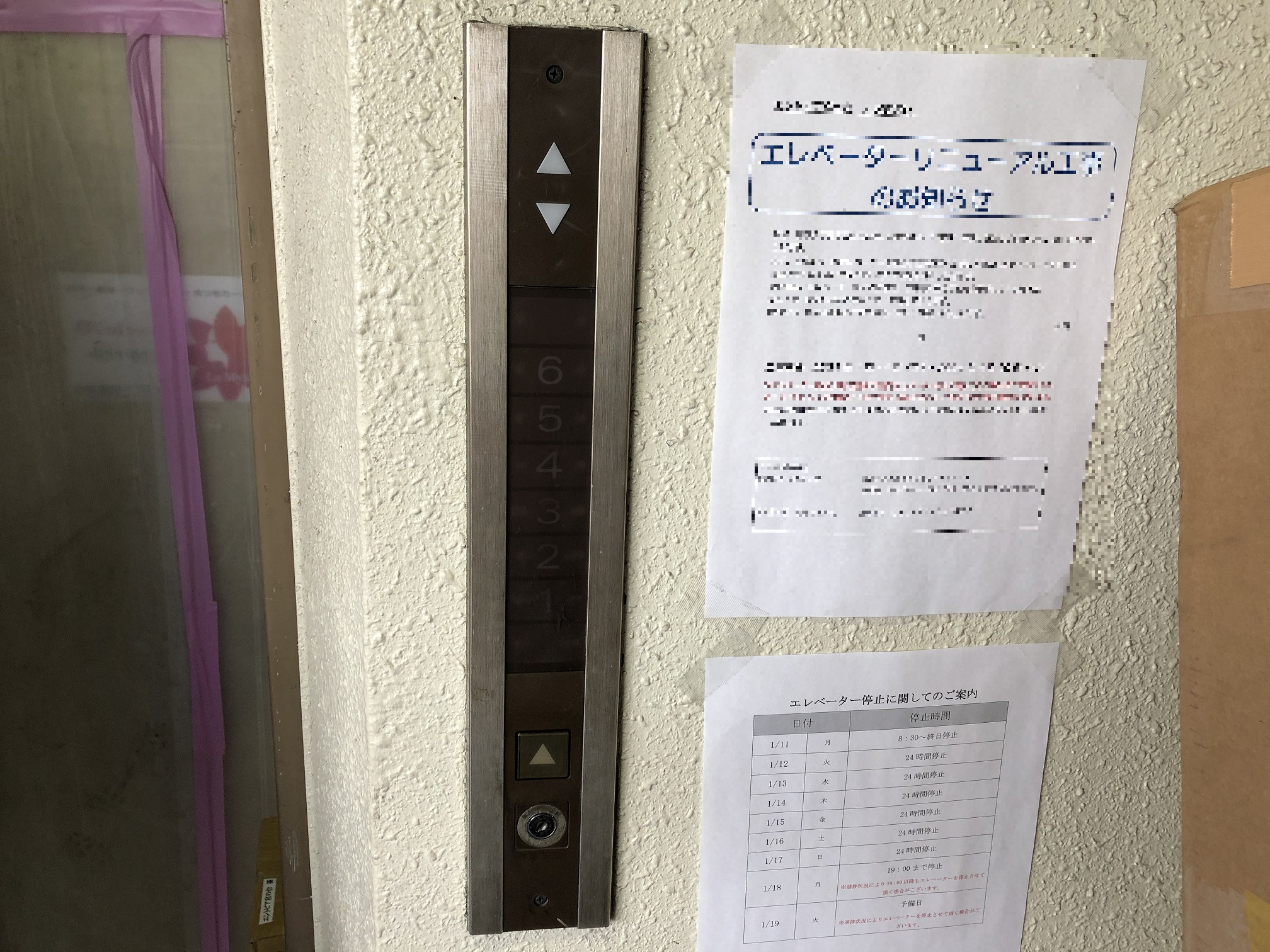

旧:乗場操作盤
旧:乗場操作盤

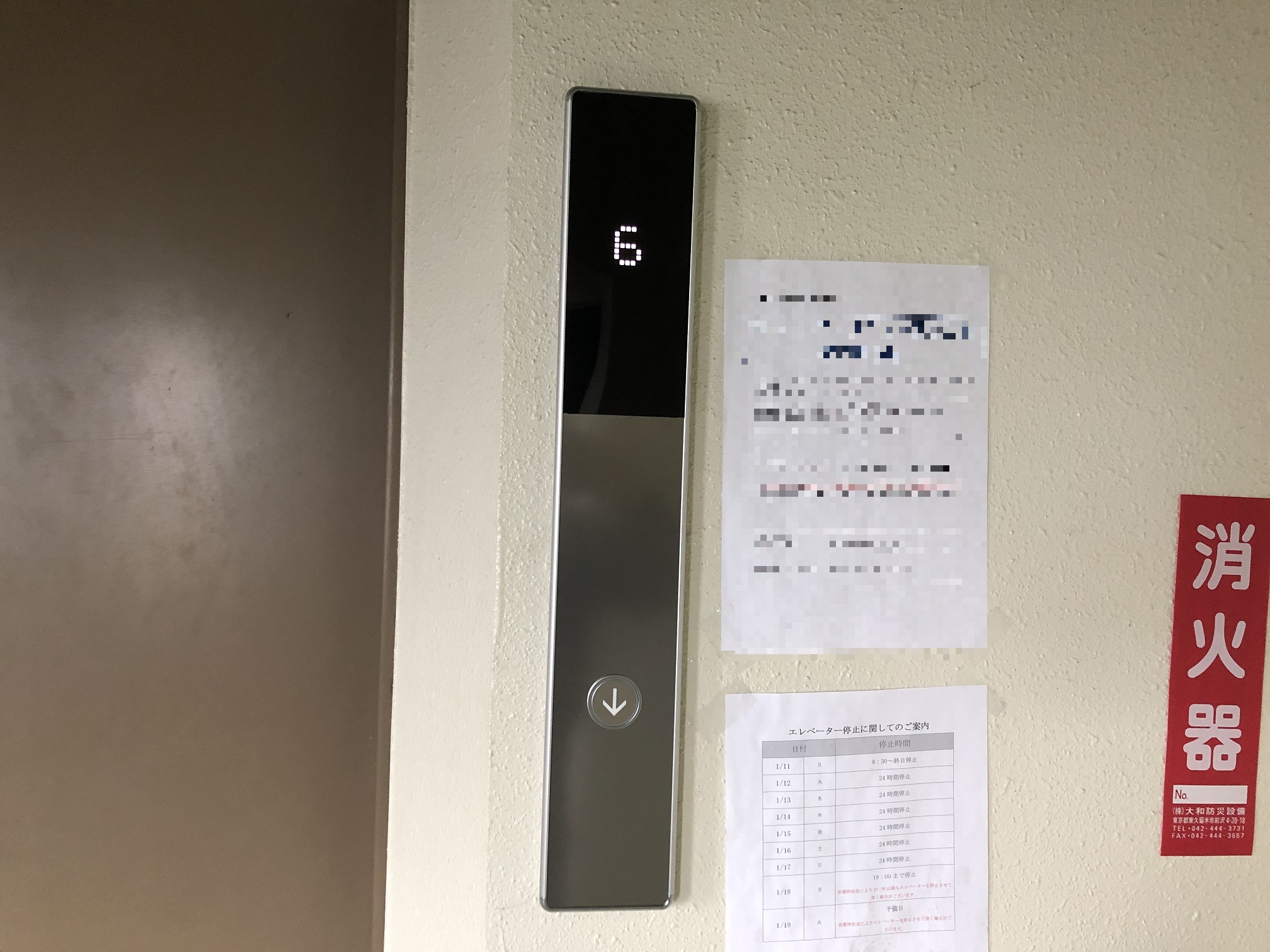

新:乗場操作盤
新:乗場操作盤

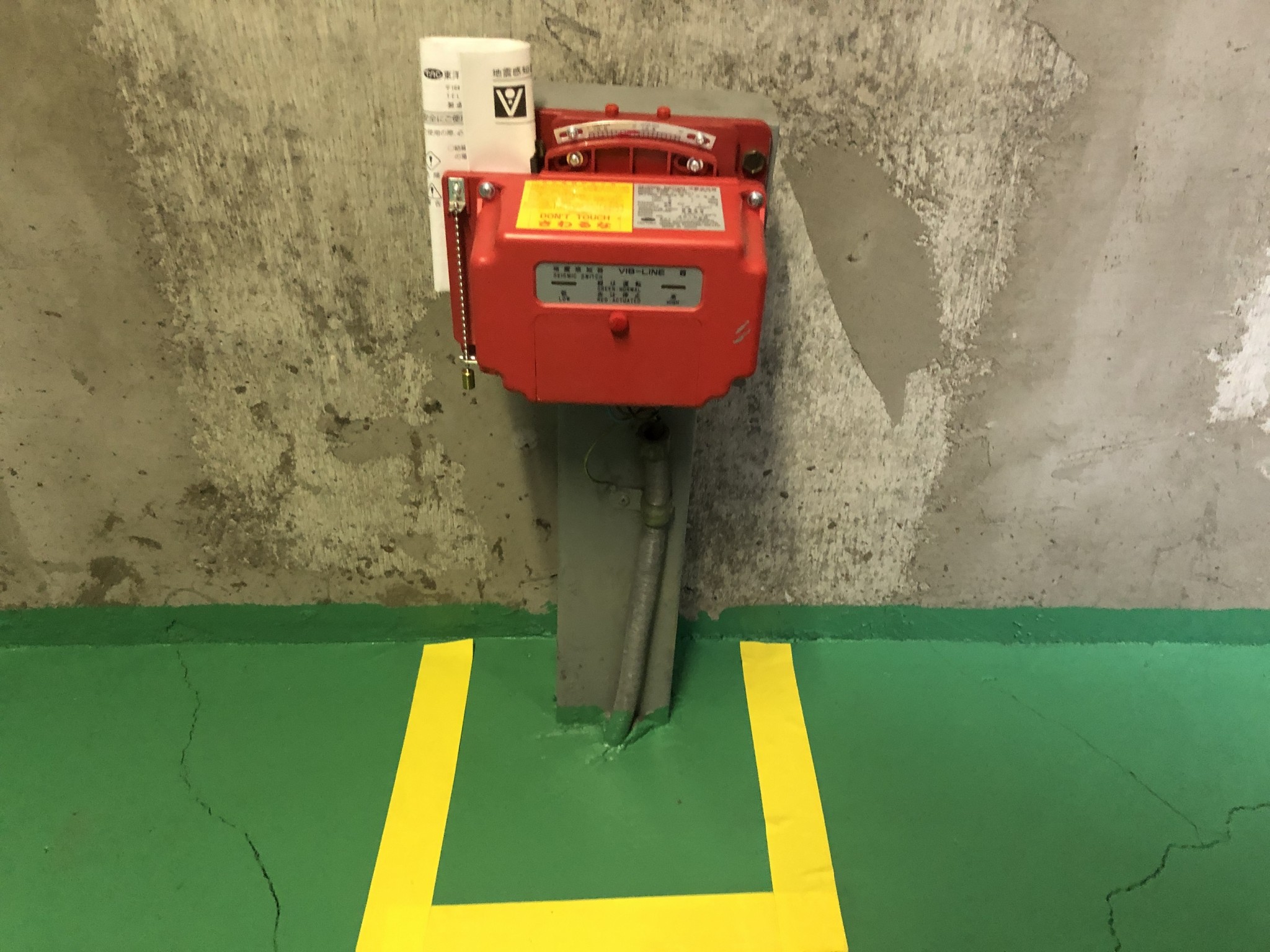

耐震対策:地震時管制運転装置(S波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。
耐震対策:地震時管制運転装置(S波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。

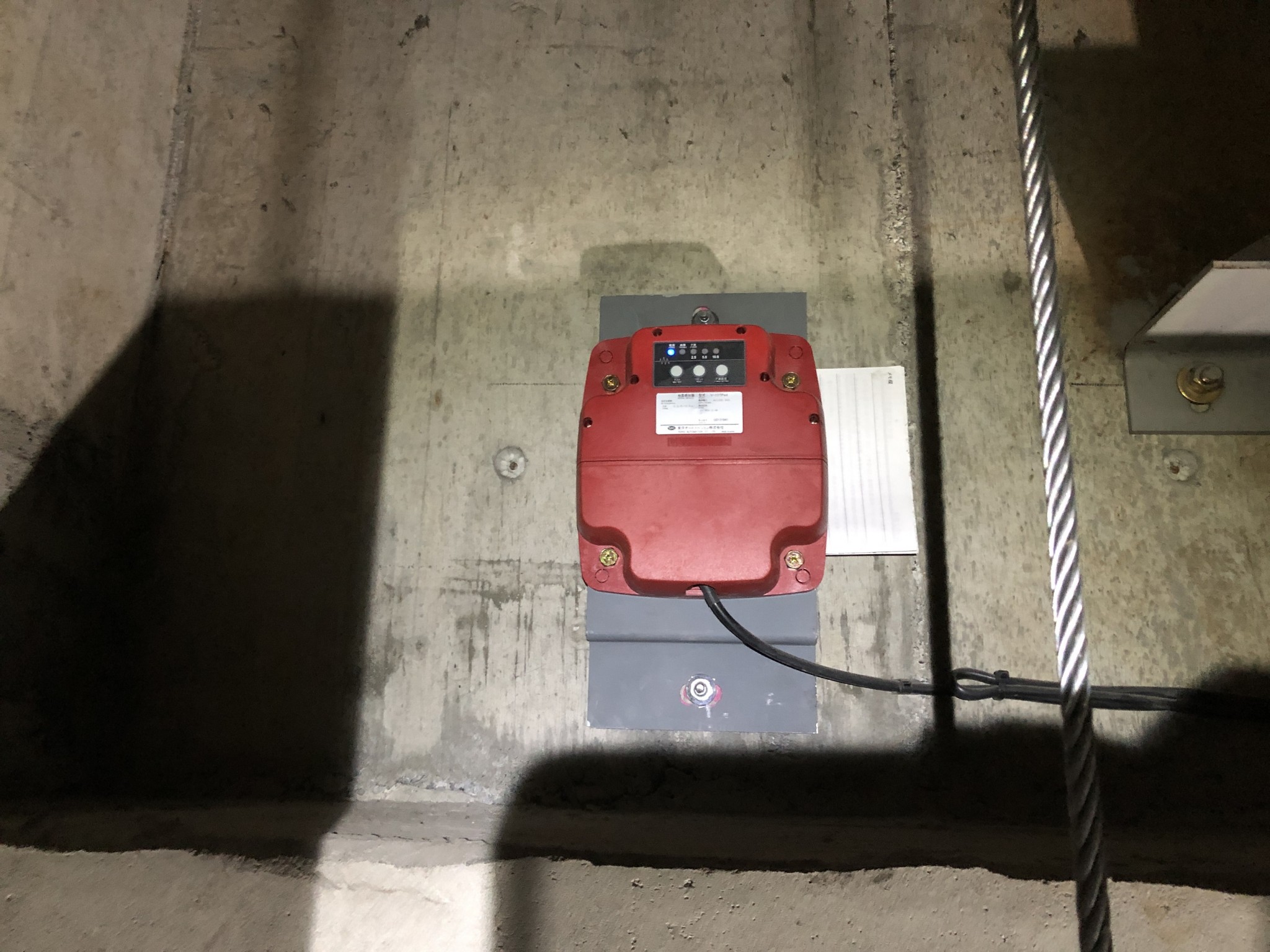

耐震対策:地震時管制運転装置(P波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。
耐震対策:地震時管制運転装置(P波)※地震発生時エレベーターを最寄階に停止し、扉を開きます。

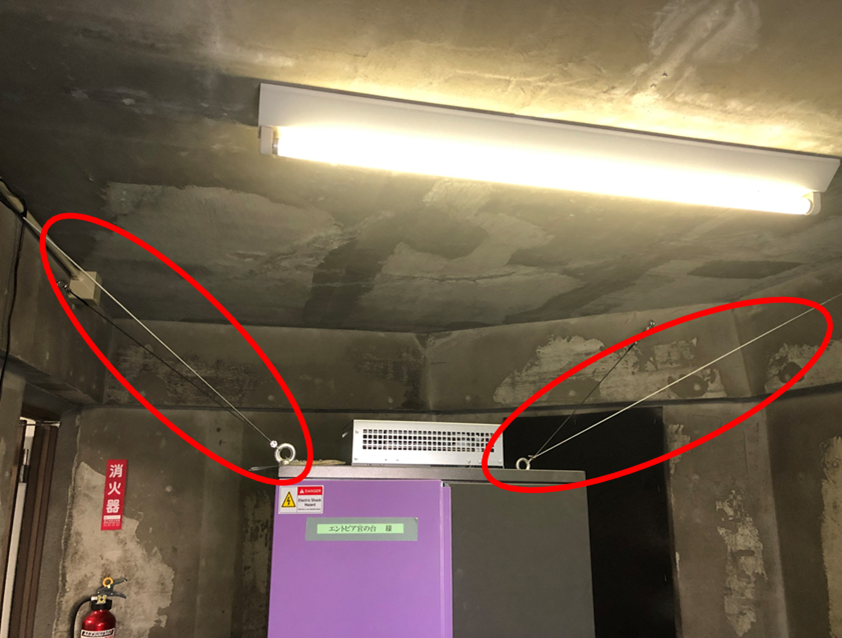

耐震対策:制御盤転倒防止ワイヤー
耐震対策:制御盤転倒防止ワイヤー

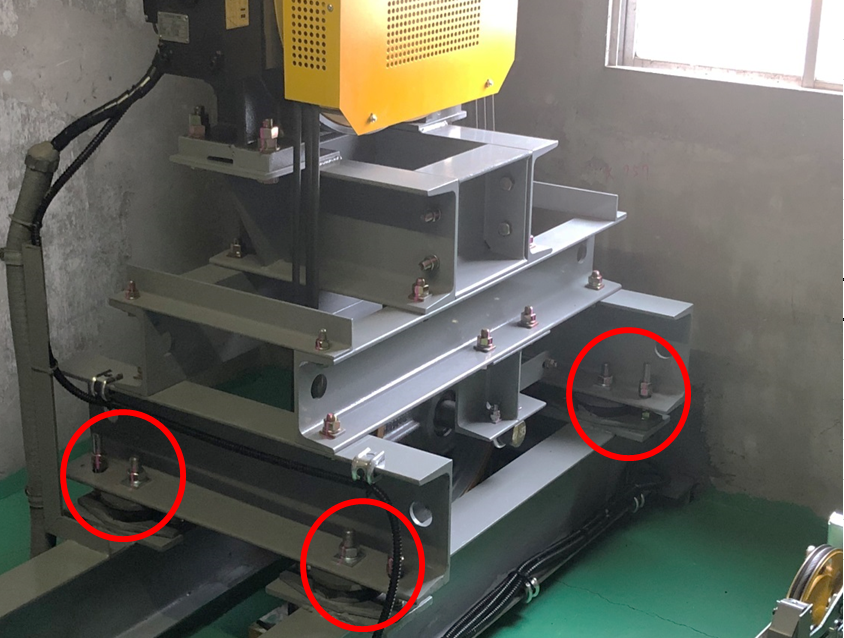

耐震対策:巻上機転倒防止
耐震対策:巻上機転倒防止

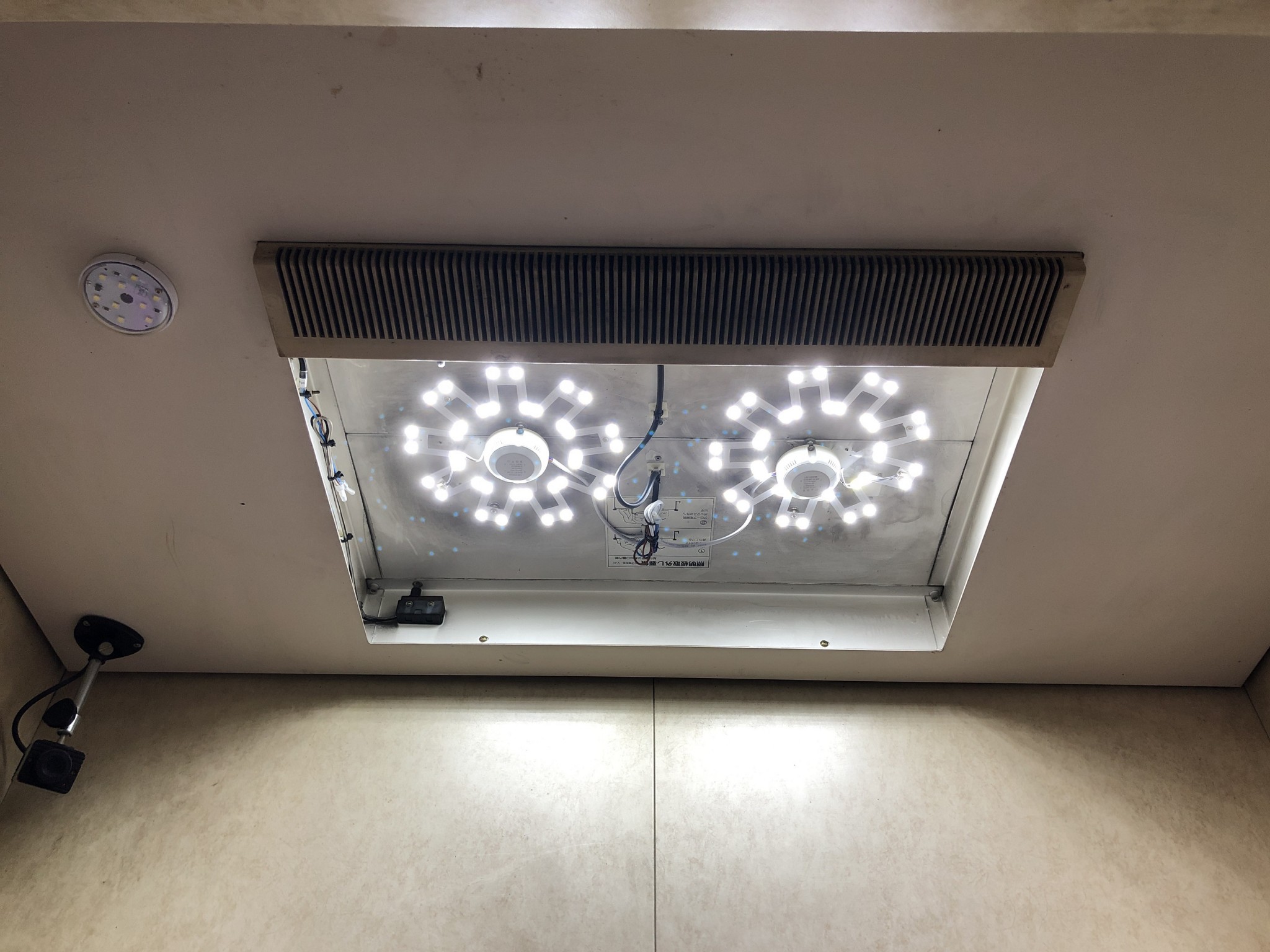

照明LED化
照明LED化

弊社では、全メーカーのロープ式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。ロープ式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
