【豊島区】オフィス・テナントビル 日本エレベーター製 油圧式エレベーターリニューアル
2020/05/25
設置から21年が経過していたNビル様(豊島区)の荷物用油圧式エレベーター(500kg、B1-1F・2停止)をリニューアルいたしました。
■リニューアルのきっかけ?
①設置から21年経過し、制御盤や油圧ユニット等の老朽化が進み、故障が頻繁に起きていた事
■リニューアルにあたっての課題点
①「ロープ式への入替工事の場合、工期が1ヶ月超と長期なため、ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
という事でしたので、工期が短い制御盤・油圧ユニット等の制御リニューアルをご提案いたしました。
工事日程もGWという長期休暇に合わせ、業務への影響がなるべく少なくなるようにしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、制御盤等の転倒防止対策)
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約4か月後に着工いたしました。
・7日間はエレベーターを24時間完全停止
![旧:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image013-19.png)

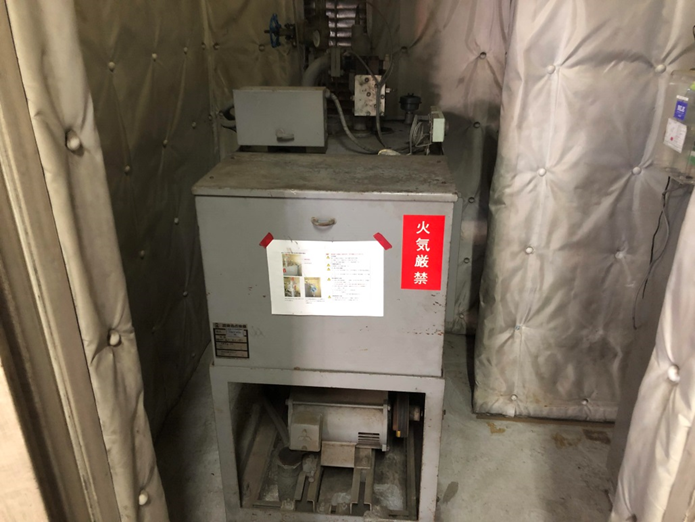

旧:油圧パワーユニット
![新:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image026-9.png)

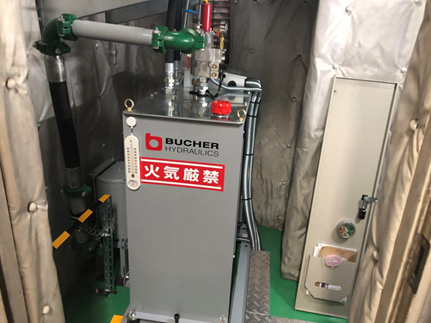

新:油圧パワーユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image009-25.png)

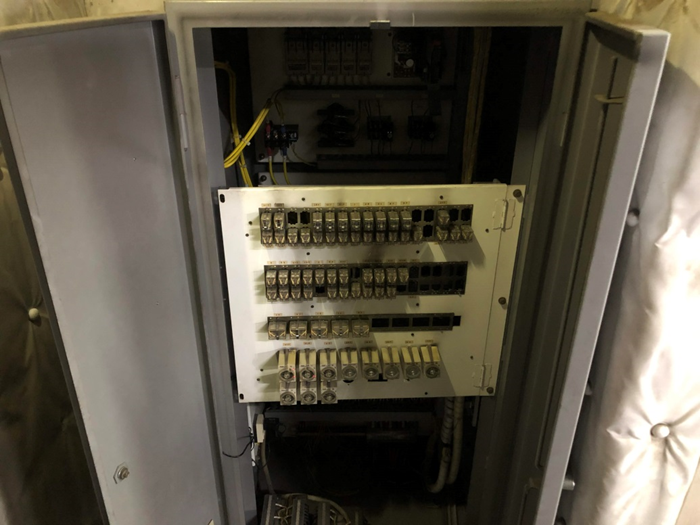

旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image022-8.png)

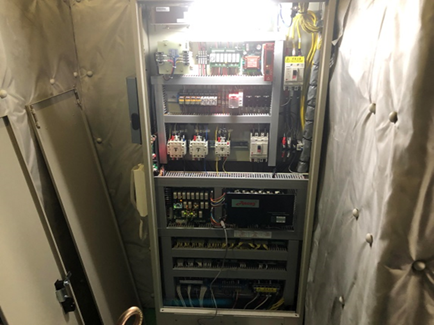

新:制御盤
![旧:かご内操作盤①](https://www.comtec-inc.co.jp/example/wp-content/uploads/image005-26.png)

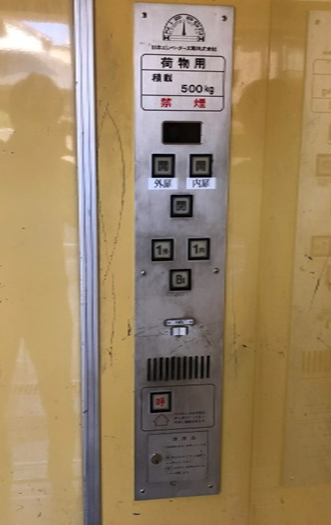

旧:かご内操作盤①
![新:かご内操作盤①](https://www.comtec-inc.co.jp/example/wp-content/uploads/image015-20.png)

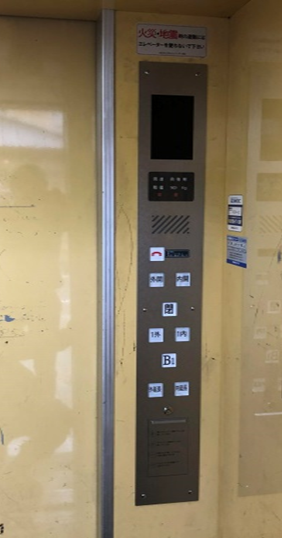

新:かご内操作盤①
![旧:かご内操作盤②](https://www.comtec-inc.co.jp/example/wp-content/uploads/image007-26.png)

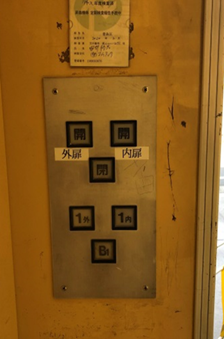

旧:かご内操作盤②
![新:かご内操作盤②](https://www.comtec-inc.co.jp/example/wp-content/uploads/image018-12.png)

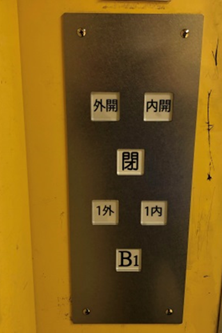

新:かご内操作盤②
![旧:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-13.png)

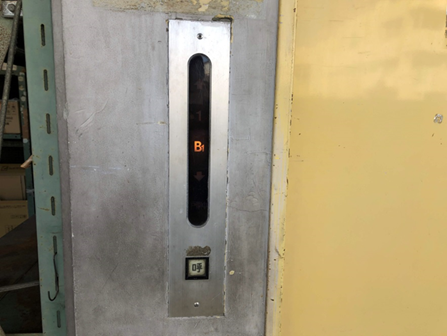

旧:乗り場操作盤
![新:乗り場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image012-17.png)

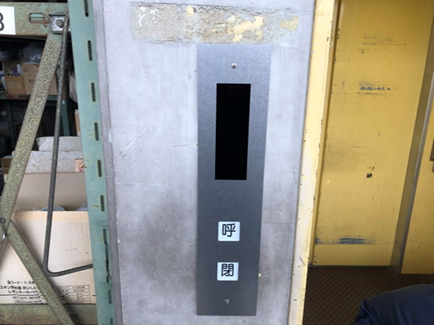

新:乗り場操作盤
![耐震対策:制御盤と機械室壁面を固定し地震による制御盤の転倒を防ぎます。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image040-4.png)

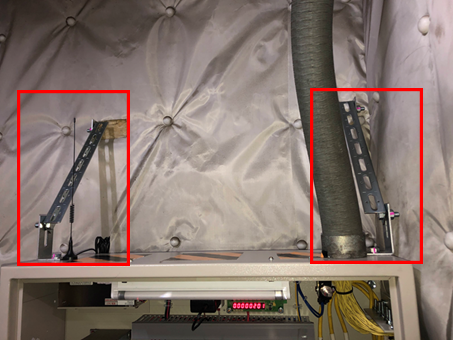

耐震対策:制御盤と機械室壁面を固定し地震による制御盤の転倒を防ぎます。
![耐震対策:油圧パワーユニットの下部に免震ゴムを設置し、揺れの伝わりを軽減しています。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image051-7.png)

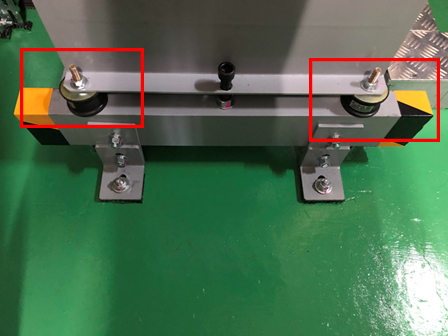

耐震対策:油圧パワーユニットの下部に免震ゴムを設置し、揺れの伝わりを軽減しています。
![耐震対策:ユニットと床をアンカーで固定し、地震時に転倒を防止します。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image045-5.png)

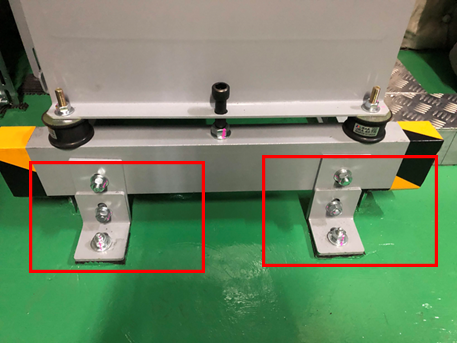

耐震対策:ユニットと床をアンカーで固定し、地震時に転倒を防止します。
![新:地震感知器(S波 本震感知・P波 初期微動) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。](https://www.comtec-inc.co.jp/example/wp-content/uploads/image046-5.png)

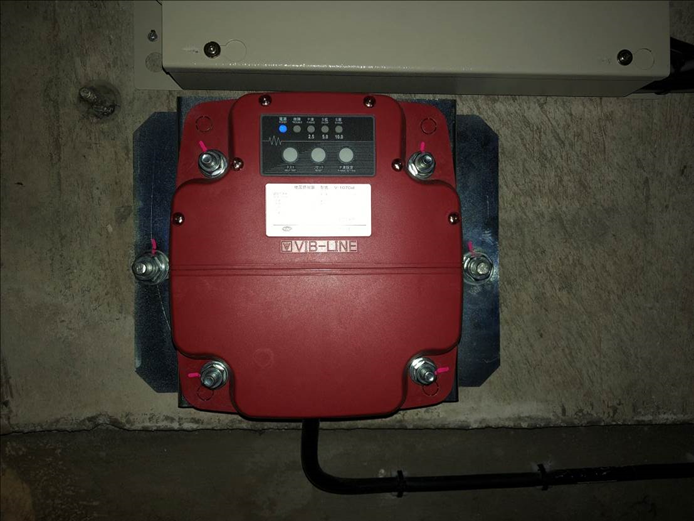

新:地震感知器(S波 本震感知・P波 初期微動) 地震発生時に最寄階に停止し、ご利用者様の安全を確保致します。
弊社では、各メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
