【立川市】マンション 油圧式エレベーターリニューアル(日立製作所製)
2018/12/26
設置から25年が経過し、日立製作所より主要部品の供給停止が発表されていた、W 様(立川市)の乗用油圧式エレベーター(6名、450kg、1-6F・6停止)をリニューアルいたしました。
■リニューアルのきっかけ?
①設置から25年経過し、制御盤や油圧ユニット等の老朽化が進んでいた事
②製造元の日立製作所より主要部品の供給停止(2020年12月末)が発表されてしまった事
③来年、2019年の増税前に工事を実施しておきたかったという事
■リニューアルにあたっての課題点
①「ロープ式への入替工事の場合、工期が1ヶ月超と長期なため、ご利用者様の事を考え、エレベーターの停止期間を少しでも短くしたい。」
②「傷んできていたカゴ内養生マットや床マットも綺麗にしたい」
という事でしたので、工期が短い制御盤・油圧ユニット等の制御リニューアルに加え、エレベーターのカゴ内養生マット、床マットの交換をご提案いたしました。
■リニューアル内容
①制御盤・油圧パワーユニット・操作盤・ドアコントローラ・電材一式等を中心とした制御リニューアル工事
②耐震対策(地震時管制運転装置の追加、停電時自動着床装置の追加、制御盤等の転倒防止対策)
③エレベーターのカゴ内養生マット、床マットの交換
※流用箇所: レール・カゴ室・扉・三方枠・乗場敷居・シリンダー・プランジャー等の鉄骨部材(耐久材)
■工程について
部品製作のために測量調査行い、約5か月後に着工いたしました。
・8日間はエレベーターを24時間完全停止
![旧:乗場操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image002-5.png)
旧:乗場操作盤
![新:乗場操作盤(ステンレスプレート・デジタル表示)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image012-9.png)

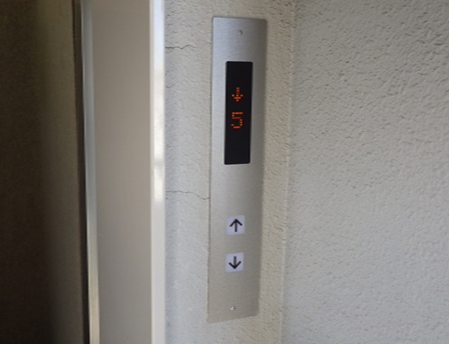

新:乗場操作盤(ステンレスプレート・デジタル表示)
![旧:カゴ内操作盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image005-12.png)

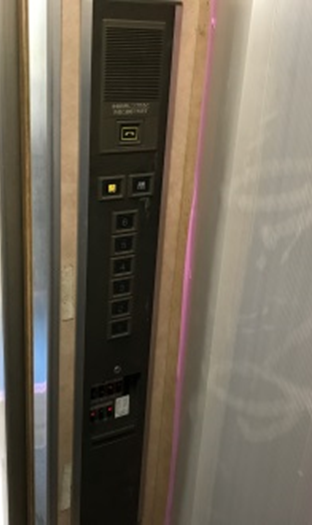

旧:カゴ内操作盤
![新:カゴ内操作盤(ステンレスプレート・デジタル表示)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image015-8.png)

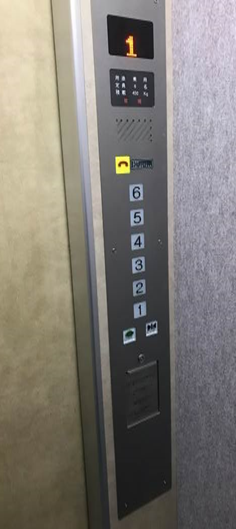

新:カゴ内操作盤(ステンレスプレート・デジタル表示)
![旧:カゴ内位置表示板](https://www.comtec-inc.co.jp/example/wp-content/uploads/image006-5.png)

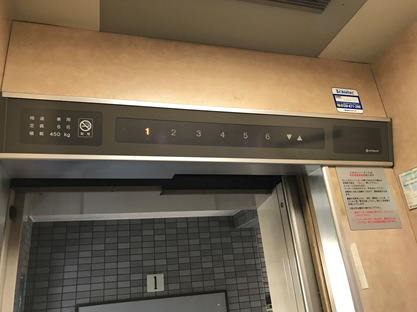

旧:カゴ内位置表示板
![新:カゴ内位置表示板の目隠し](https://www.comtec-inc.co.jp/example/wp-content/uploads/image016-6.png)

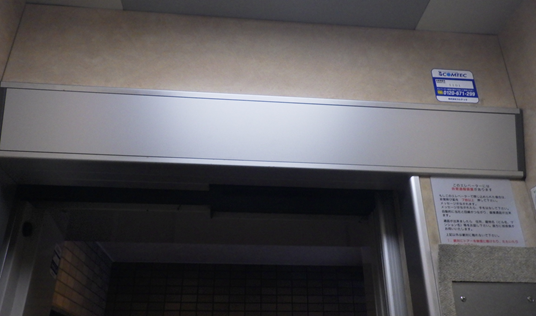

新:カゴ内位置表示板の目隠し
![旧:カゴ内床マット・養生マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image056-2.png)

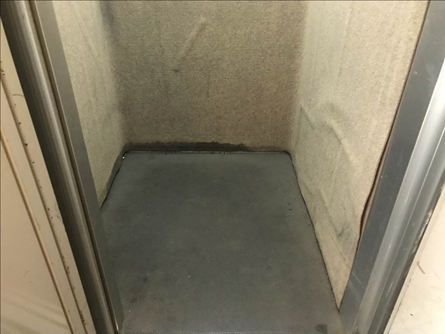

旧:カゴ内床マット・養生マット
![新:カゴ内床マット・養生マット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image064-2.png)

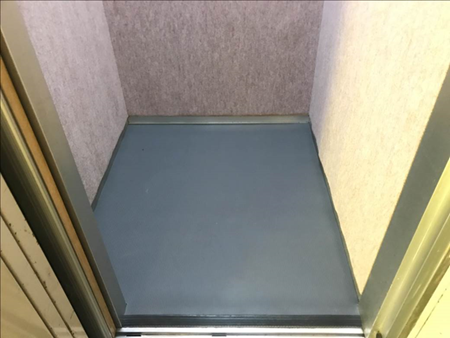

新:カゴ内床マット・養生マット
![旧:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image020-3.png)

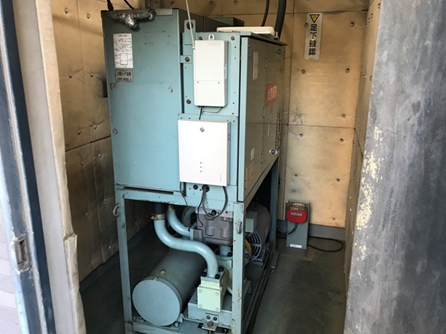

旧:油圧パワーユニット
![新:油圧パワーユニット](https://www.comtec-inc.co.jp/example/wp-content/uploads/image030-4.png)

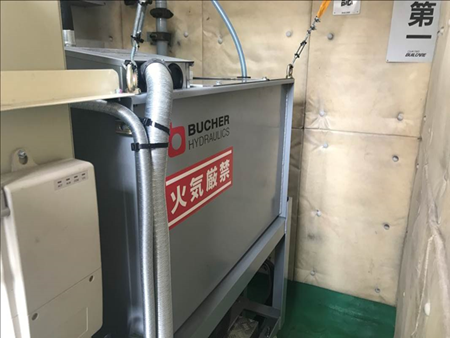

新:油圧パワーユニット
![旧:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image010-8.png)

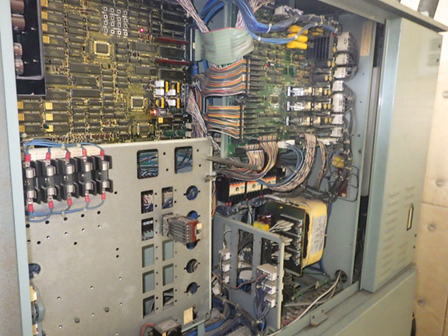

旧:制御盤
![新:制御盤](https://www.comtec-inc.co.jp/example/wp-content/uploads/image021-8.png)

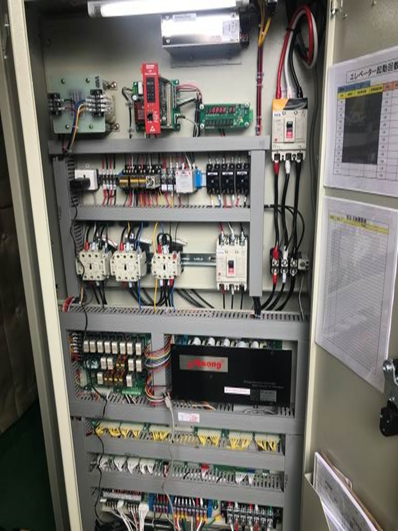

新:制御盤
![新:地震感知器(S波・P波)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image026-8.png)

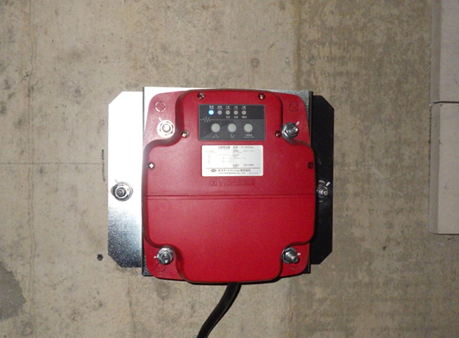

新:地震感知器(S波・P波)
![新:停電時自動着床装置](https://www.comtec-inc.co.jp/example/wp-content/uploads/image070-4.png)

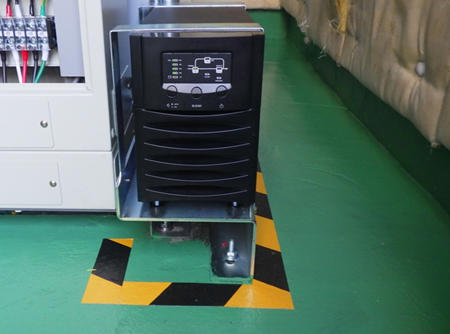

新:停電時自動着床装置
![新:耐震対策(油圧パワーユニット転倒防止)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image066-2.png)
新:耐震対策(油圧パワーユニット転倒防止)
![新:耐震対策(免震ゴム)](https://www.comtec-inc.co.jp/example/wp-content/uploads/image068-4.png)

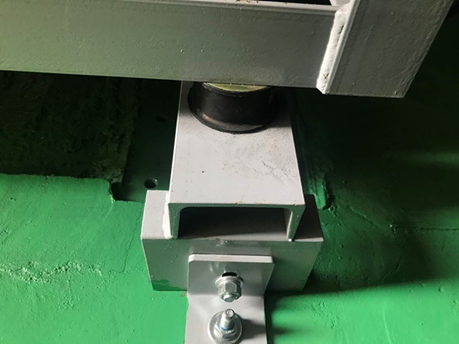

新:耐震対策(免震ゴム)
弊社では、全メーカーの油圧式エレベーターに対応したリニューアル工事を行っています。エレベーターの状態やお客様のご要望に応じて、リニューアルプランを提案させて頂きます。油圧式エレベーターのリニューアルについて疑問等ありましたら、お気軽にご連絡下さい。
